Страница 6
стр. 6
Rev. 0040305000 0410
Инструкция по монтажу и эксплуатации
Регулирующие клапаны - STEVI
®
470 / 471
4.3.1 Варианты затворов
4.4 Примечания к технической характеристике
такие данные, как
- габаритные размеры,
- зависимость давление-температура, и т. п. см. лист-каталог.
4.5 Обозначения

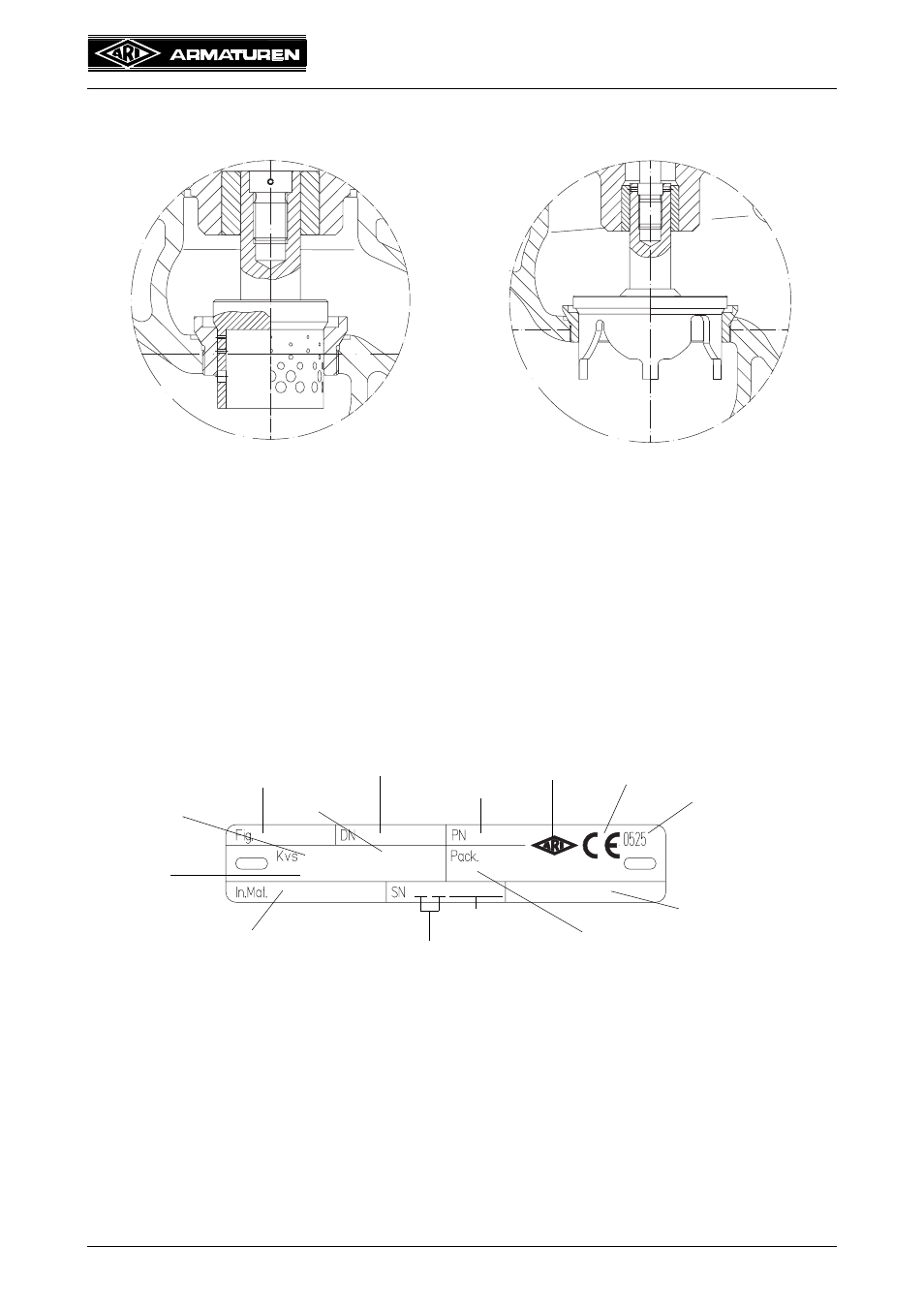

Рис. 5: модель с перфорированным
затвором
Рис. 6: модель с фонариковым затвором
(затвор для понижения давления см. Рис. 17)
Рис. 7
Адрес изготовителя: см. пункт 11.0 Гарантия / Поручительство
Согласно Директиве „Оборудование, работающее под давлением”, диаграмма 6,
приложение II, арматура без предохранительной функции может иметь знак СЕ
только с минимальным диаметром Dу 32.
маркировка CE
проверяющий
изготов-ль
ном. давление
номин. диаметр
типовой номер
уплотнение шпинделя
материал внут-
ренней гарнитуры
значение Kvs
харак-ка
вариант
затвора
серийный №
г. выпуска без кода
(1-я и 2-я цифра)
данные для
заказчика
орган
