Инструкция по монтажу и эксплуатации
Проходные регулирующие клапаны
- STEVI
®
422 / 462
7.1.2 Модель с сильфоном
Если шпиндель негерметичен, это означает, что встроенный неисправен сильфон
(поз. 25.3). Сперва попробуйте устранить негерметичность, слегка затянув
соединение (поз. 25.16).
Замена сильфона возможна только вместе со шпинделем и наоборот (поз. 25.3).
Замена сильфонного узла:
- Снимите привод. (См. руководство к сервоприводу!)
- Ослабьте гайки (поз. 7).
- Снимите сильфонную насадку (поз. 25) и корпус
сальника (поз. 12).
- Ослабьте соединение (поз. 25.17) и накидную гайку
(поз. 25.16) примерно на один оборот.
- Ослабьте гайки (поз. 29).
- Снимите корпус сильфона (поз. 25.1).
- Вытолкните зажимную втулку (поз. 16) с помощью
стержня.
- Отвинтите переходной шпиндель (поз. 15) и затвор
(поз. 8).
- Ослабьте гайки (поз. 25.8).
- Снимите крышку траверсы (поз. 25.2) и корпус
сальника (поз. 25.13).
- Выньте шпиндельный/сильфонный узел (поз. 25.3) из
корпуса сильфона (поз. 25.1).
- Соберите и просверлите новые детали.
- Замените 2 уплотнительные прокладки (поз. 25.6), 1
прокладку (поз. 5) и 1 прокладку (поз. 27).
- Произведите сборку в обратной
последовательности.
- Установите гайки (поз. 7, 25.8 и 29) и затяните крест-накрест.
(момент затяжки см. п. 7.3.1)
- Затяните соединение (поз. 25.17) и накидную гайку (поз. 25.16), чтобы обеспечить
герметичность сальниковой набивки (поз. 25.10).
Внимание!
Перед демонтажом арматуры
ознакомьтесь с п. 10.0 и 11.0!
Внимание!
- При установке нового шпиндельного/
сильфонного узла соблюдайте
правильное положение фиксатора от
смещения. Вставьте установочный
штифт (поз. 25.9) в паз фиксатора.
Обеспечьте плавный ход!

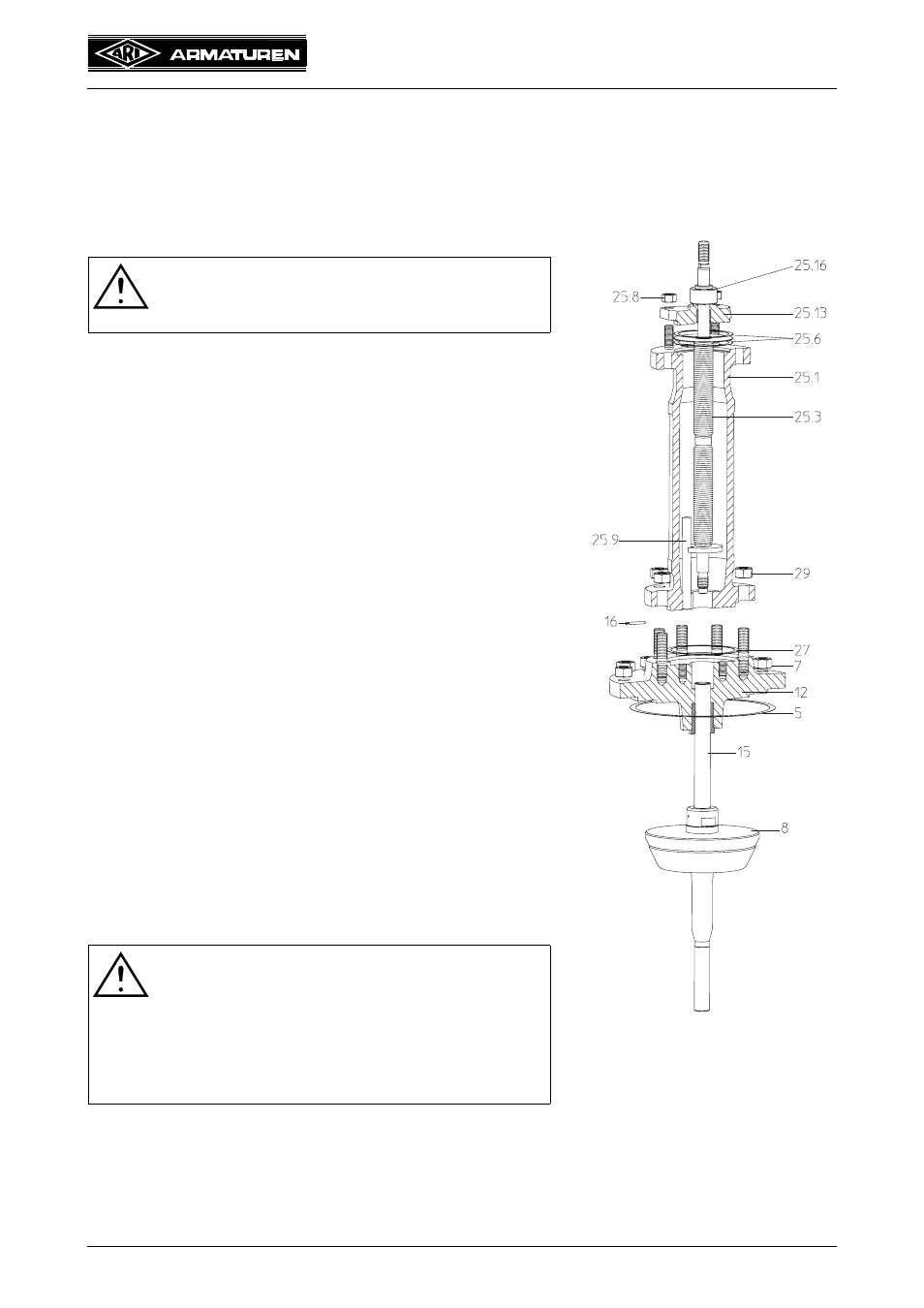

Рис. 9: BR 462
