Инструкция по монтажу и эксплуатации
PREDU
®

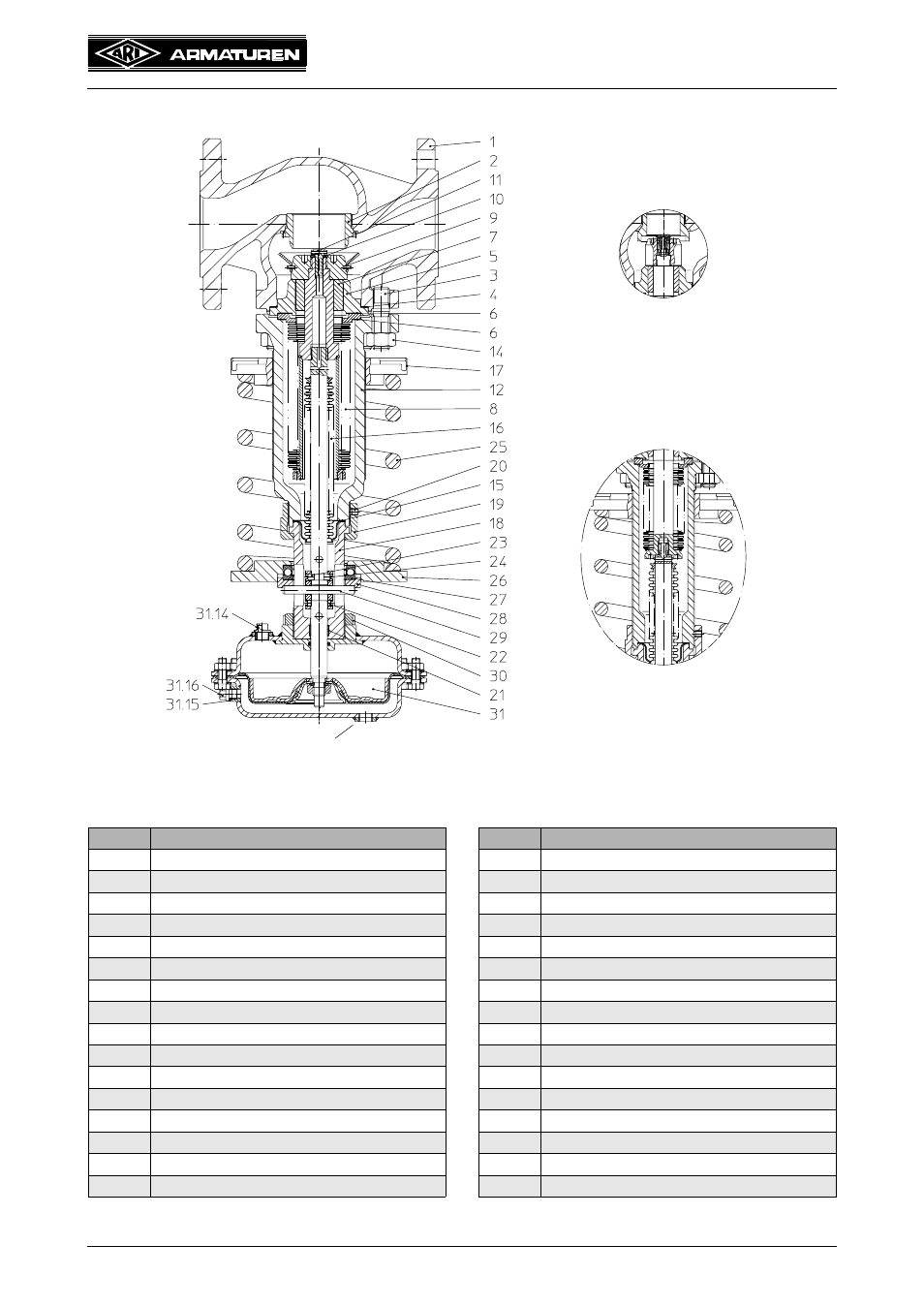

4.3 Общий вид
4.3.1 Список деталей
Информация о материалах и их названиях, а также номера деталей указаны в
листе-каталоге.
Рис. 1
Pos.
Наименование
Pos.
Наименование
1
Корпус
19
Резьбовое соединение
2
Винтовое уплотнительное кольцо
20
Установочный винт
3
Шпилька
21
Направляющая
4
Плоское уплотнение
22
Направляющая муфта
5
Крышка
23
Цилиндрические ролики
6
Плоское уплотнение
24
Стопорное кольцо
7
Направляющая втулка
25
Пружина сжатия
8
Выравнивающий сильфон (FABA)
26
Тарелка пружины
9
Конусный затвор
27
Упорный шарикоподшипник
11
Шестигранный винт
28
Опора
12
Колпак в закрытом положении
29
Цилиндрический штифт
14
Шестигранная гайка
30
Стопорная гайка
15
Плоское уплотнение
31
Привод типа DMA
16
Уплотнительный сильфон (FABA)
31.14
Воздухоотворная пробка
17
Регулировочная тарелка
31.15
Уплотнительное кольцо
18
Головка
31.16
Запорный винт
Соединение с линией управления
Конусный
FABA
Ø
15 - 40
затвор
Ш
15 - 32
