Инструкция по монтажу и эксплуатации
SAFE, SAFE-P, SAFE-TC, SAFE-TCP/TCS
4.5 Обозначения
В конструктивных рядах с резьбовым подсоединением обозначения размещаются
соответственно на корпусе клапана.
Предохранительный
клапан
(стандарты TÜV)
Предохранительный
клапан
(стандарты ASME)

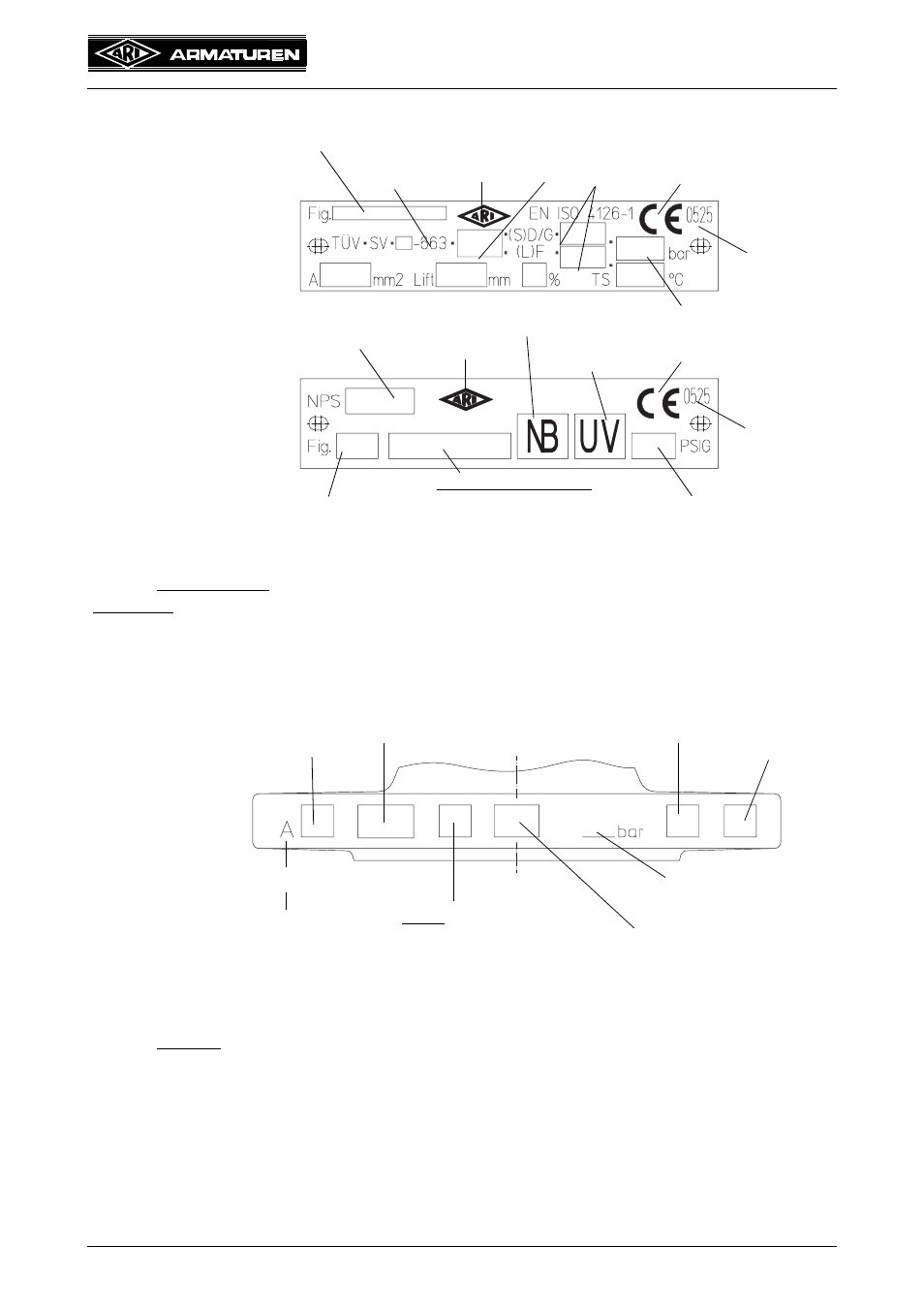

Рис. 3: Фирменные
таблички
Адрес изготовителя: см. пункт 11.0 „Гарантия / Поручительство”
Рис. 4: Корпус (фланец на выходе)
d
0
K
dr
Знак CE
Давление срабатывания
Давление срабатывания
Пропускная способность
Печать приемки NB
Печать приемки UV
Знак CE
Размеры (в дюймах)
Единицы: фунт/ч = пар
галлон/мин = вода
станд.куб.фут/мин. (SCFM) = воздух
Изготовитель
Изготовитель
Орган по
сертификации
Орган по
сертификации
Номер констр. / Тип
Контрольный
номер детали
Номер констр. / Тип
Номер
сборщика
Год изготовления
Сокращение фирмы „ARI”
или службы настройки „ED”
Давление срабатывания (в барах/в psig)
Серийный номер
BA/BQ
Затвор
E = EPDM -35°C до 150°C
V = витон -25°C до 180°C
N = неопрен -30°C до 125°C
Знаки приемки
