Инструкция по монтажу и эксплуатации
FABA
®
-Plus / FABA
®
-Supra / FABA
®
-LA
- FABA
®
-Supra / FABA
®
-LA:
При отсутствии герметичности у шпинделя (№ 4.2) и использовании
предохранительного сальника постепенно, равномерно затянуть при помощи
шестигранных гаек (№ 31) сальниковое уплотнение (№ 6) до достижения
герметичности (№ 6) (Рис. 11).
Необходимо как можно скорее заменить верхнюю часть арматуры!
- Набивать сальник разрешается только в охлажденной системе при отсутствии
давления в установке.
При работе с едкими и/или агрессивными средами перед набивкой необходимо
слить среду из арматуры и провентилировать арматуру.
Монтаж верхней части:
- Перед сборкой верхней части следует учесть, что необходимо очистить
поверхность прилегания уплотнения и использовать два новых уплотнения (№ 9).
- Насадить верхнюю часть.
- Равномерно, крест-накрест завинтить шестигранные гайки винтов крышки
(в арматуре из серого литейного чугуна
–
винты с шестигранной головкой).
- Моменты затяжки винтов с шестигранной головкой / шестигранных гаек:
Внимание!
- При необходимости дополнительно затянуть сальниковую набивку,
кроме того необходимо своевременно дополнительно набить ее.
- Из соображений безопасности мы рекомендуем проводить набивку
арматуры только при отсутствии давления.
- Перед демонтажем клапана примите во внимание информацию в
пунктах 10.0 и 11.0.

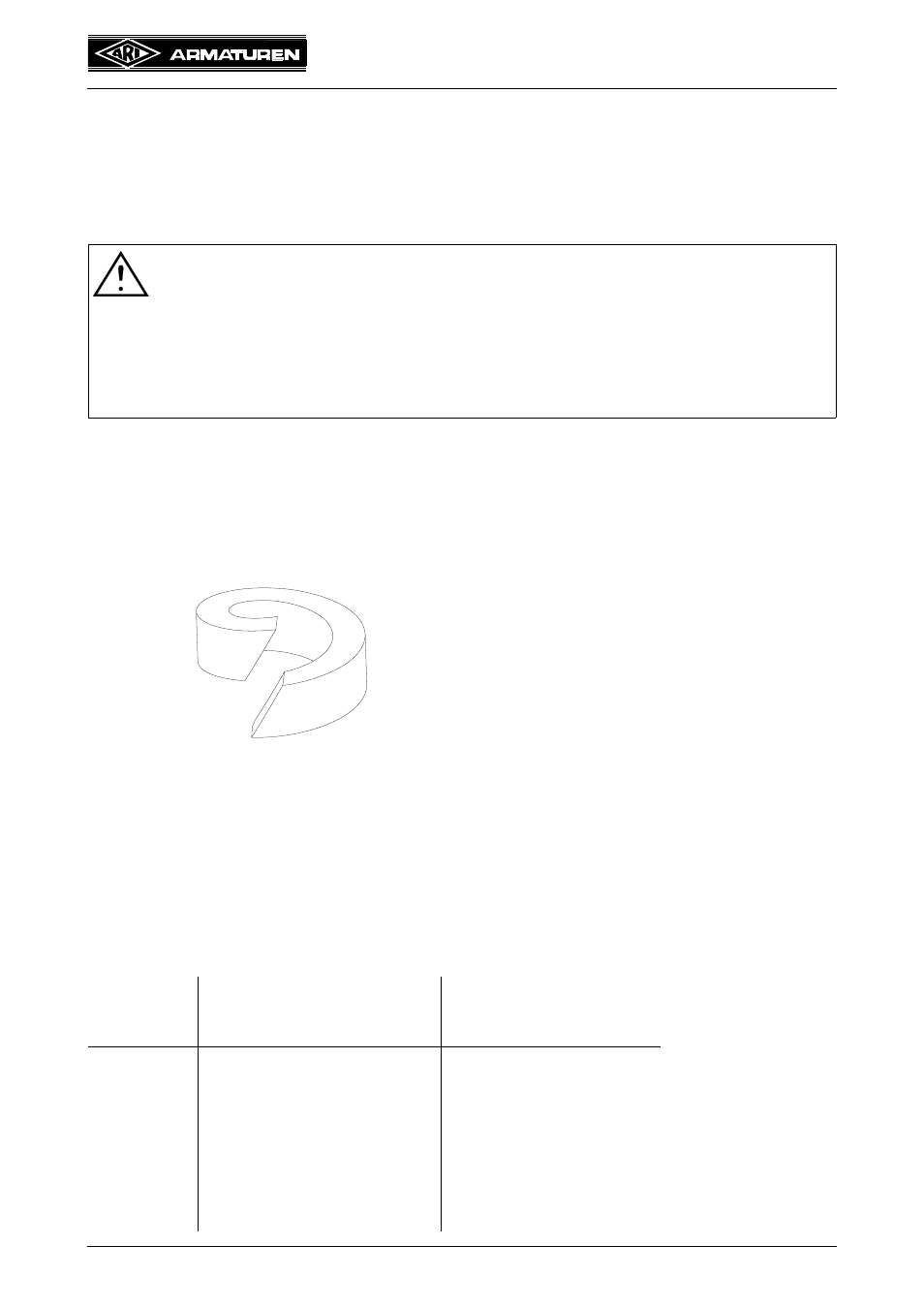

Рис. 12: Сальниковое кольцо
- При резке сальникового уплотнения
от шнура проследите за тем, чтобы
разрез был косым (см. Рис. 12).
Dу
Шестигранные гайки /
винты с шестигранной
головкой
Момент затяжки
(Нм)
15- 32
M 10
15-30
40- 65
M 12
35-50
80-100
M 16
75-100
125-150
M 16
80-120
200
M 20
150-200
250-400
M 24
340-410
500
M 27
340-410
