Инструкция по эксплуатации ARI Armaturen STOBU PN16-160 RU
Страница 11
Rev. 0040102000 0711
стр. 11
Инструкция по монтажу и эксплуатации
STOBU
®
- Набивать сальник разрешается только в охлажденной системе при отсутствии
давления в установке.
При работе с едкими и/или агрессивными средами перед набивкой необходимо
слить среду из арматуры и провентилировать арматуру.
- Регулярные проверки на герметичность повышают длительность срока службы
арматуры.
Монтаж верхней части:
- Перед сборкой верхней части следует учесть, что необходимо очистить
поверхность прилегания уплотнения и установить новую уплотнительную
прокладку (№ 9).
- Насадить верхнюю часть.
- Равномерно, крест-накрест завинтить шестигранные гайки винтов крышки (в
арматуре из серого литейного чугуна
–
винты с шестигранной головкой).
- Моменты затяжки винтов с шестигранной головкой / шестигранных гаек:
8.0 Причины возникновения помех и возможности их
устранения
При нарушениях режима работы следует проконтролировать, проводились ли и
были ли завершены монтажные и установочные работы в соответствии с данной
инструкцией по монтажу и эксплуатации.

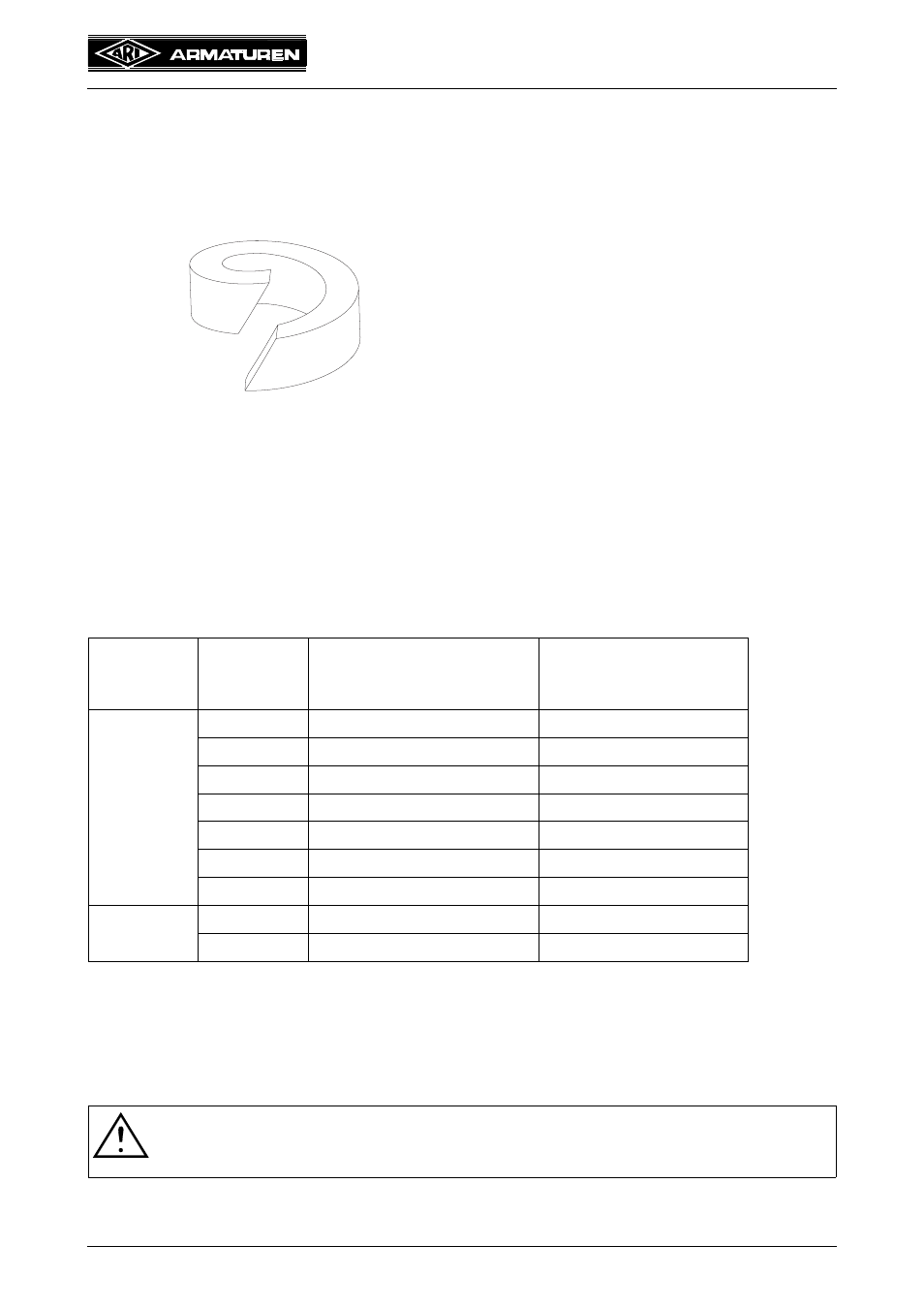

Рис. 9: Сальниковое кольцо (№ 6)
- При резке сальникового уплотнения от
шнура проследите за тем (№ 6), чтобы
разрез был косым (см. рис. 7).
PN DN
Шестигранные гайки /
винты с шестигранной
головкой
Момент затяжки
(Нм)
16 - 40
15 - 32
M 10
15-30
40 - 65
M 12
35-50
80 - 100
M 16
75-100
125 - 150
M 16
80-120
200
M 20
150-200
250 - 400
M 24
340-410
500
M 27
340-410
63 - 160
10 - 25
M 16
50
32 - 50
M 20
150
Внимание!
-
При поиске неисправностей соблюдайте предписания техники
безопасности.
