Перед началом эксплуатации
Шаг 1 Шаг 1
- Выполнение соединений - Выполнение соединений
Подсоедините кабель переменного тока только лишь после подсоединения всех частей аппарата.
К основной
сетевой
розетке
дома/
квартиры
4

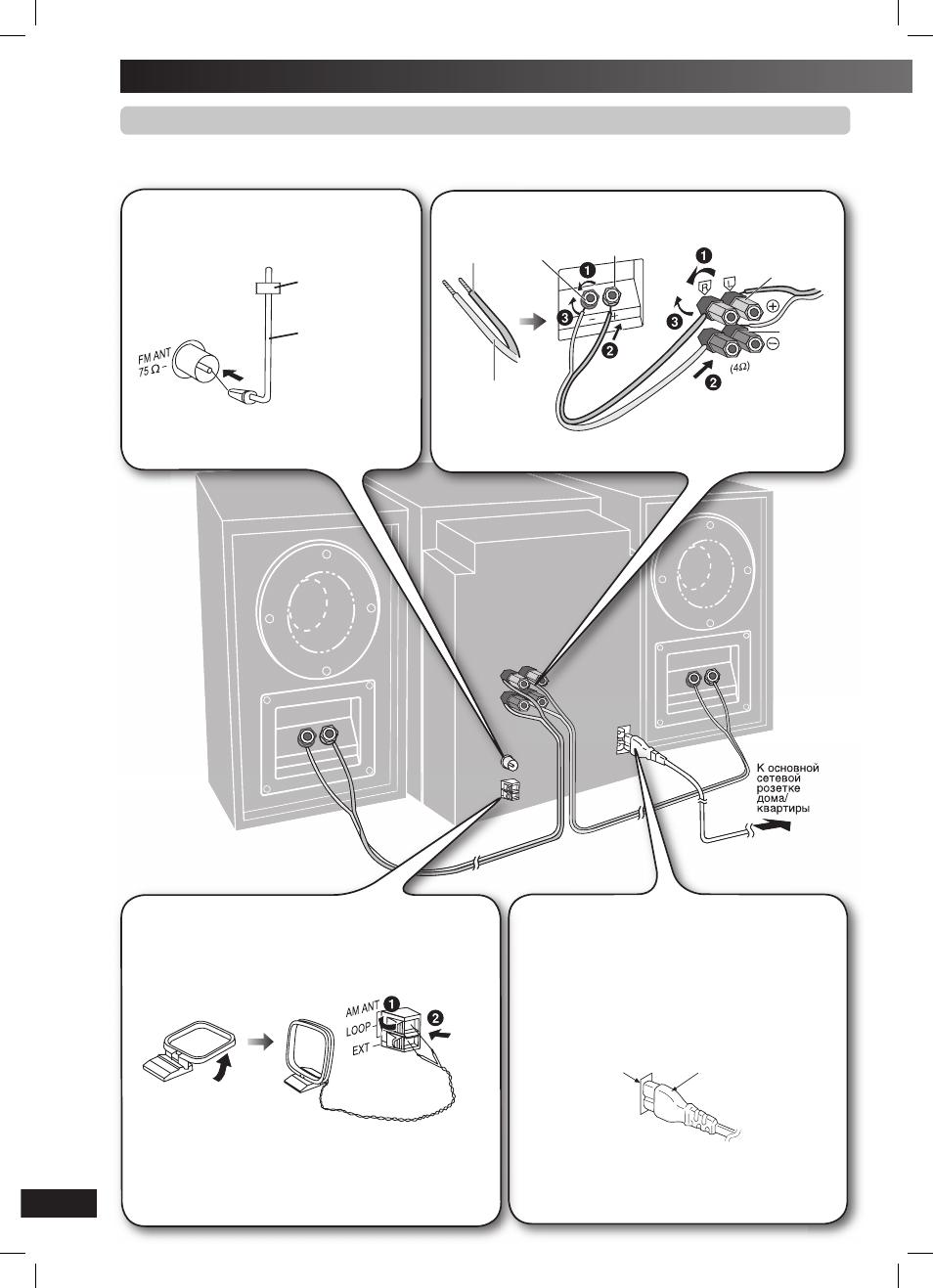

Подсоединение кабеля
переменного тока.
Входящий в комплект кабель переменного тока
предназначен для использования исключительно
с данным изделием. Не используйте его с другим
оборудованием.
Установка разъема
Разъем
Даже если разъем полностью вставлен в гнездо,
то, в зависимости от типа гнезда, часть разъема
может выступать, как показано на рисунке. Тем
не менее, это не создает никаких проблем для
использования изделия.
Гнездо для кабеля
3
Подсоединение рамочной AM-антенны.
Установите антенну в вертикальном положении на
подставку. Свободный провод антенны должен быть
отделен от других проводов и шнуров.
Прикрепите лентой антенну к стене
или колонне в положении, в котором
радиосигналы принимаются с наименьшими
препятствиями.
1
Подсоединение комнатной
FM-антенны.
Клейкая
лента
Комнатная
FM-антенна
Рамочная AM-антенна
2
Подсоединение кабеля громкоговорителей.
Н е п р а в и л ь н о е п од к л ю ч е н и е м ож е т в ы з в а т ь
повреждение изделия.
Мідний ( ª)
Срібний ( ·)
красный ( ª)
черный
(
·)
красный ( ª)
черный ( ·)
