219
В
НЕСЕНИЕ
В
ПРЫСК
З
АГРУЗИТЬ КОНФИГУРАЦИЮ
Нажмите: Кнопку "Выбор события".
Выберите сезон, фермера, ферму и
поле в окне управления выбором.
Для получения дополнительной информации см. Настройка события" на странице 49 .
В
ЫПОЛНИТЬ КОНФИГУРАЦИЮ

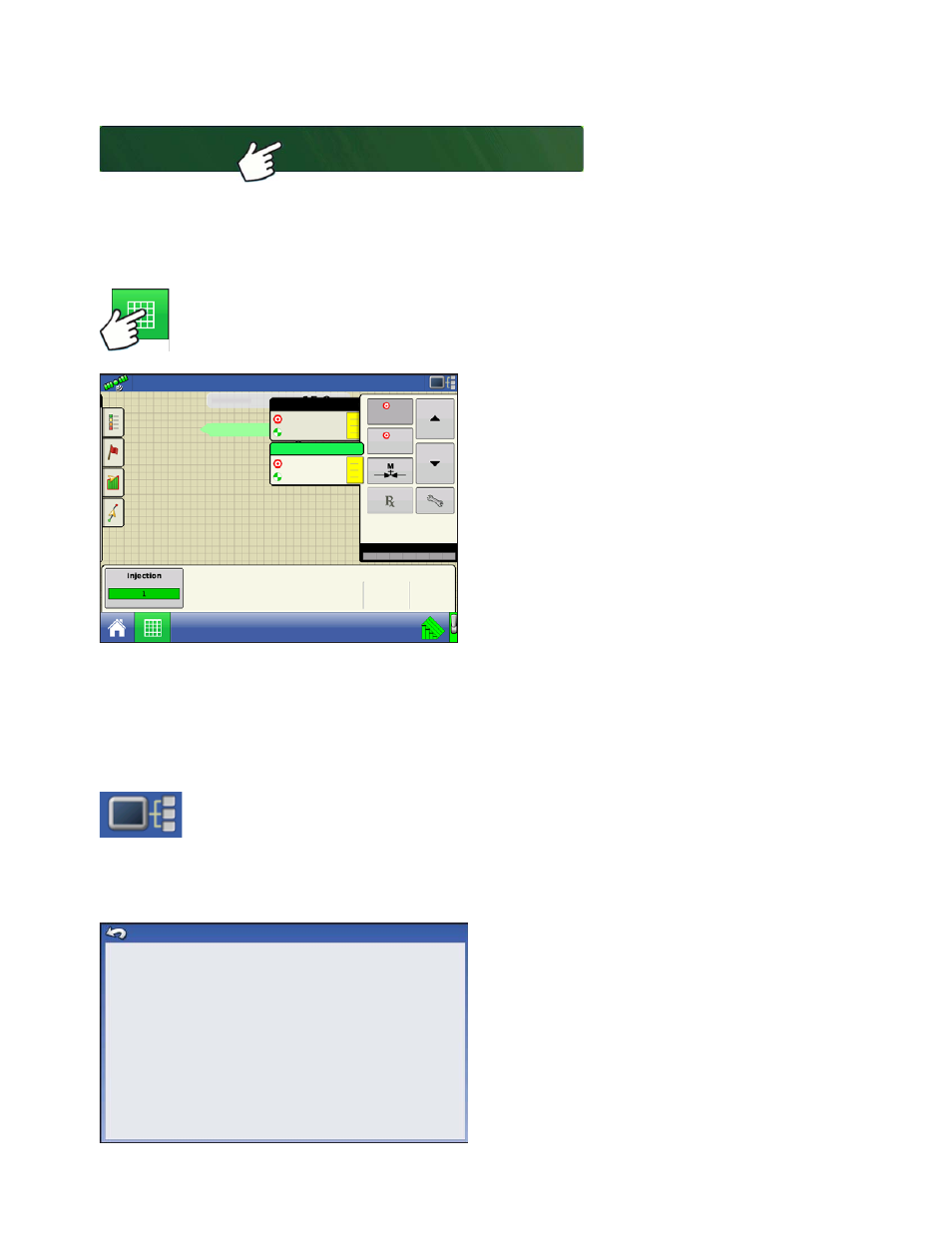

После завершения конфигурации в нижней части домашнего окна появится кнопка
"Просмотр карты". Нажмите кнопку "Просмотр карты" для просмотра окна карты. Карта
ниже отображена в виде "Масштабировать по фрагменту".
• (A) Инструменты картирования
• (В) Инструменты управления продуктами
• (С) Кнопка управления нагнетанием
• (D) Кнопка параметров управления высотой
штанги NORAC UC5
• (E) Указатели разделов
• (F) Кнопка использования системы NORAC UC5
• (G) AutoSwath
• (H) Состояние главного переключателя (Вкл.)
• Кнопка управления нагнетанием (С)
В кнопке органов управления впрыском появляется число контроллеров прямого впрыска. Эта
кнопка загорается зеленым цветом для каждого модуля впрыска при обнаружении потока. Нажмите
кнопку "Управление нагнетанием" для заправки или перемешивания нагнетательного насоса.
Д
ИАГНОСТИКА ВПРЫСКА
Окно диагностики нагнетания предоставляет необработанные значения от датчиков,
контролирующих работу насоса на выходе. Для перехода к окну "Диагностика
нагнетания" нажмите кнопку "Информация об устройстве". В окне "Устройства"
выделите элемент, обозначенный AL Direct Inject (Прямой впрыск AL), затем нажмите кнопку
"Диагностика". Появится окно "Диагностика нагнетания". Кроме значений "Название контроллера"
и "Серийный номер" в нем предоставляется следующая информация:
• Цифровой сигнал скорости откачки насоса
Отображает сведения об объеме в Гц.
• Аналоговый сигнал скорости откачки насоса
Отображает изменяющееся напряжение в
соответствии с увеличением или уменьшением
скорости работы насоса.
• Монитор расхода нагнетания
Отображение сведений о расходе нагнетания для
каждого хода поршня.
Выбор события
0,24
акр
6,0
миль/ч
30,00
Давление (PSI)
Главная Вспомогательный Перемешива
41 43 47
Valmax унция жидкости/ак
30,00
25,00
25,00
25,00
20,00
1
2
Bytris унция жидкости/ак
Расход: 0,8 унц. жи
Контейнер: 400 унци
Впрыск
1
0 фунтов 0 дюймов
Имя контроллера
Серийный номер
Частота цифрового насоса (Гц)
Скорость аналогового насоса (V)
Монитор потока разряда (Гц)
Соотношение датчика "Расход/Скорость"
Di
2008850060
67,0
7,2
9,9
0,0
Диагностика впрыска
