Инструкция по эксплуатации HP Комплекты монтажных стоек HP StoreEver
Страница 12

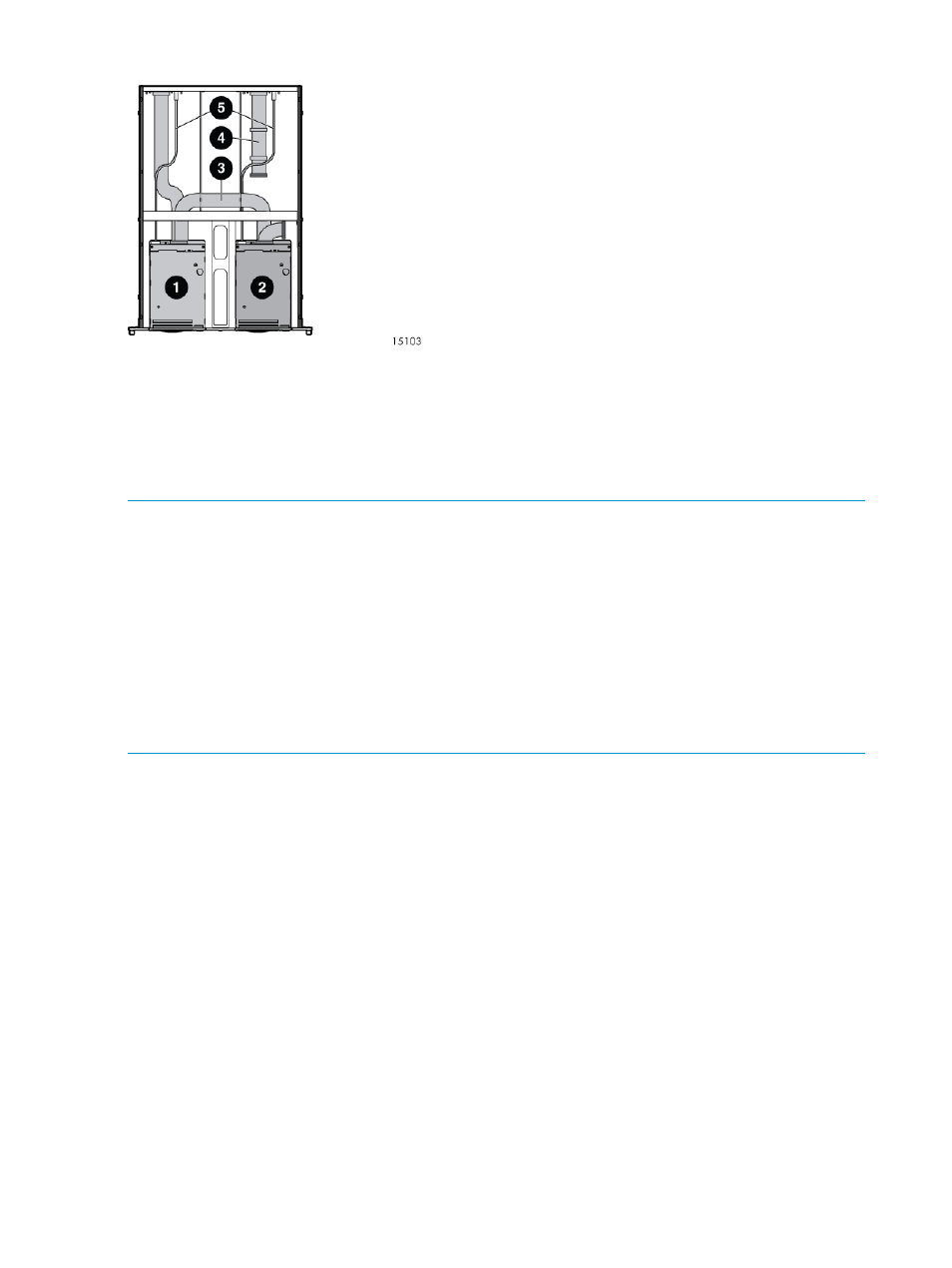

Рисунок 15. Конфигурация SCSI с двумя устройствами
2. Устройство 2
1. Устройство 1
3. Кабель шины SCSI 1; ближайший терминатор разъема SCSI используется для устройства 2, центральный разъем
используется для устройства 1
5. Кабели SCSI-адресов, по одному для каждого
устройства
4. Кабель шины SCSI 2 (не используется)
ПРИМЕЧАНИЕ
Каждое устройство SCSI на одной и той же шине SCSI должно иметь уникальный
SCSI-адрес. Убедитесь, что SCSI-адрес различается для каждого устройства и ни одно из них
не имеет SCSI-адреса 7, который зарезервирован для контроллера SCSI.
ПРИМЕЧАНИЕ
При добавлении второго устройства для конфигураций, в которых используется
одна шина SCSI, выполните следующие действия.
1.
Отсоедините кабель SCSI от устройства 1.
2.
Протяните конец кабеля через внутренние отверстия в корпусе.
3.
Подсоедините оконечный порт к устройству 2.
4.
Затем подсоедините средний порт к устройству 1.
Терминатор SCSI находится на конце кабеля и должен располагаться позади устройства 2.
12
Установка накопителей
