18

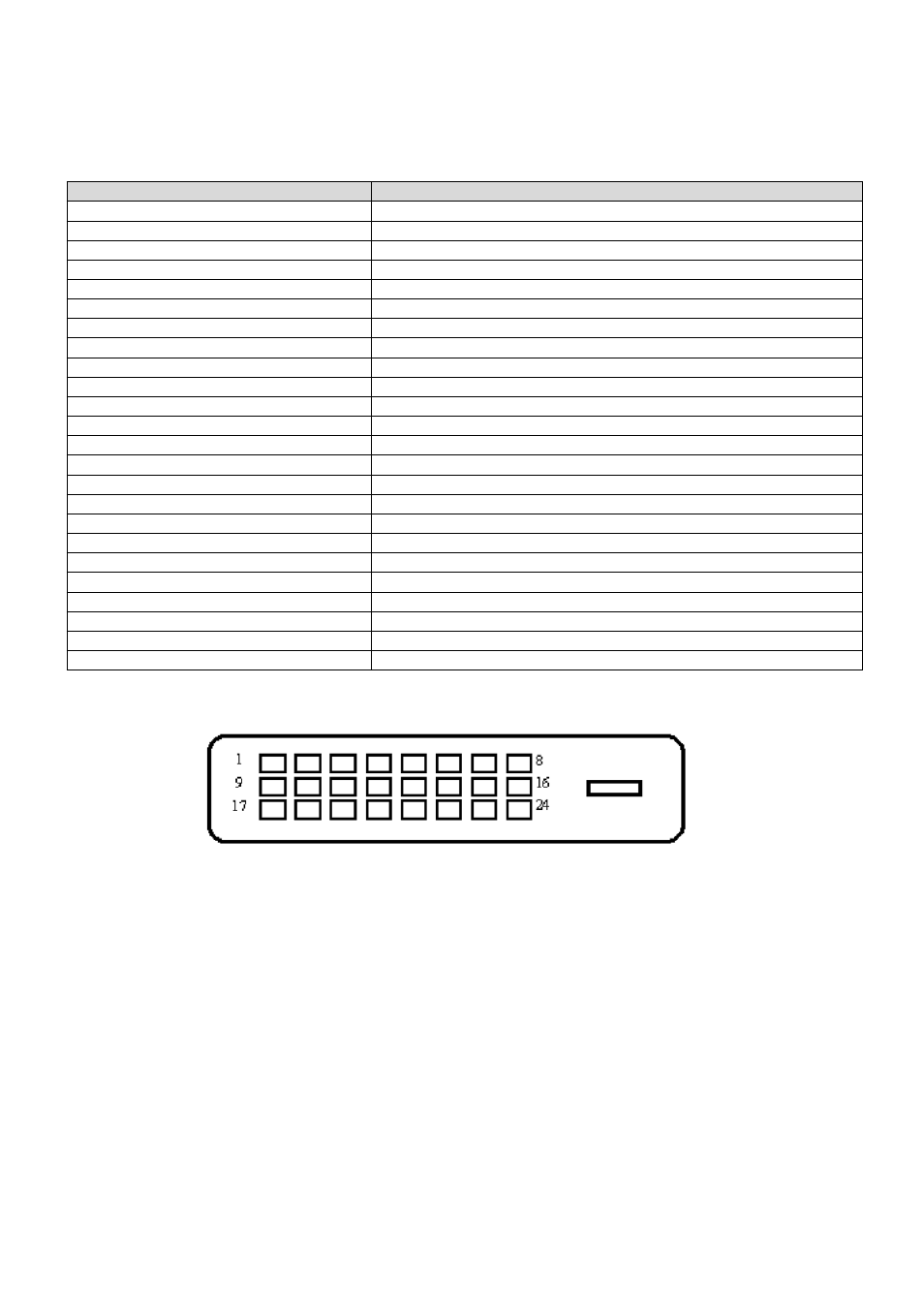

5.3 Разъем сигнального кабеля
№ контакта Сигнал
1 Данные TMDS, 2-
2 Данные TMDS, 2+
3 Данные TMDS, 2/4 экран
4 НП
5 НП
6 Синхронизация DDC
7 Данные DDC
8 НП
9 Данные TMDS, 1-
10 Данные TMDS, 1+
11 Данные TMDS, 1/3 экран
12 НП
13 НП
14 Питание +5 В
15 Проверочный кабель
« 6 1 Горячая» проверка
17 Данные TMDS, 0-
18 Данные TMDS, 0+
19 Данные TMDS, 0/5 экран
20 НП
21 НП
22 Экран синхронизации TMDS
23 Синхронизация TMDS +
24 Синхронизация TMDS -
Интерфейс DVI
