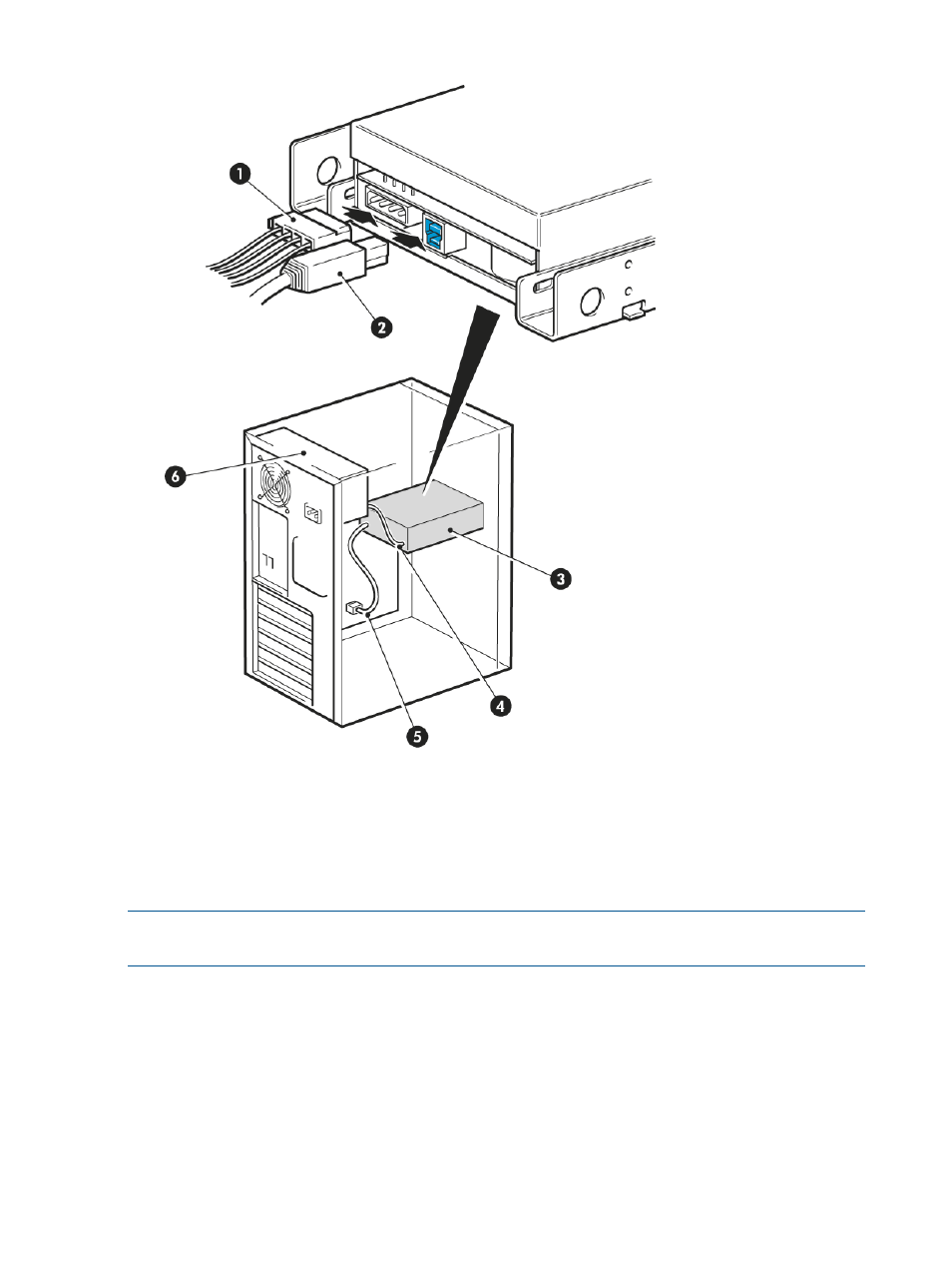

Рисунок 7. Подключение кабеля USB и кабеля питания
кабель USB 2 и 5 Кабель питания 1 и 4
Блок питания сервера 6 Система RDX Removable Disk Backup
System 3
Закрепление системы RDX Removable Disk Backup System
ПРИМЕЧАНИЕ Фиксаторы сервера и вид сервера сбоку могут отличаться от изображенных
на рисунках. Информацию см. в документации к серверу.
Использование монтажных принадлежностей (HP ProLiant)
Убедитесь, что используются подходящие полозья и монтажные винты, как описано в разделе
Крепление монтажных принадлежностей [10] . Кроме того, сервер имеет фиксирующий механизм
для крепления системы RDX Removable Disk Backup System.
1.
Нажмите фиксатор сервера вниз, чтобы зафиксировать систему на месте.
2. Убедитесь, что неиспользуемые отсеки закрыты заглушками, и установите на место крышку
сервера.
