Подключение нескольких дисплеев в режиме видеостены

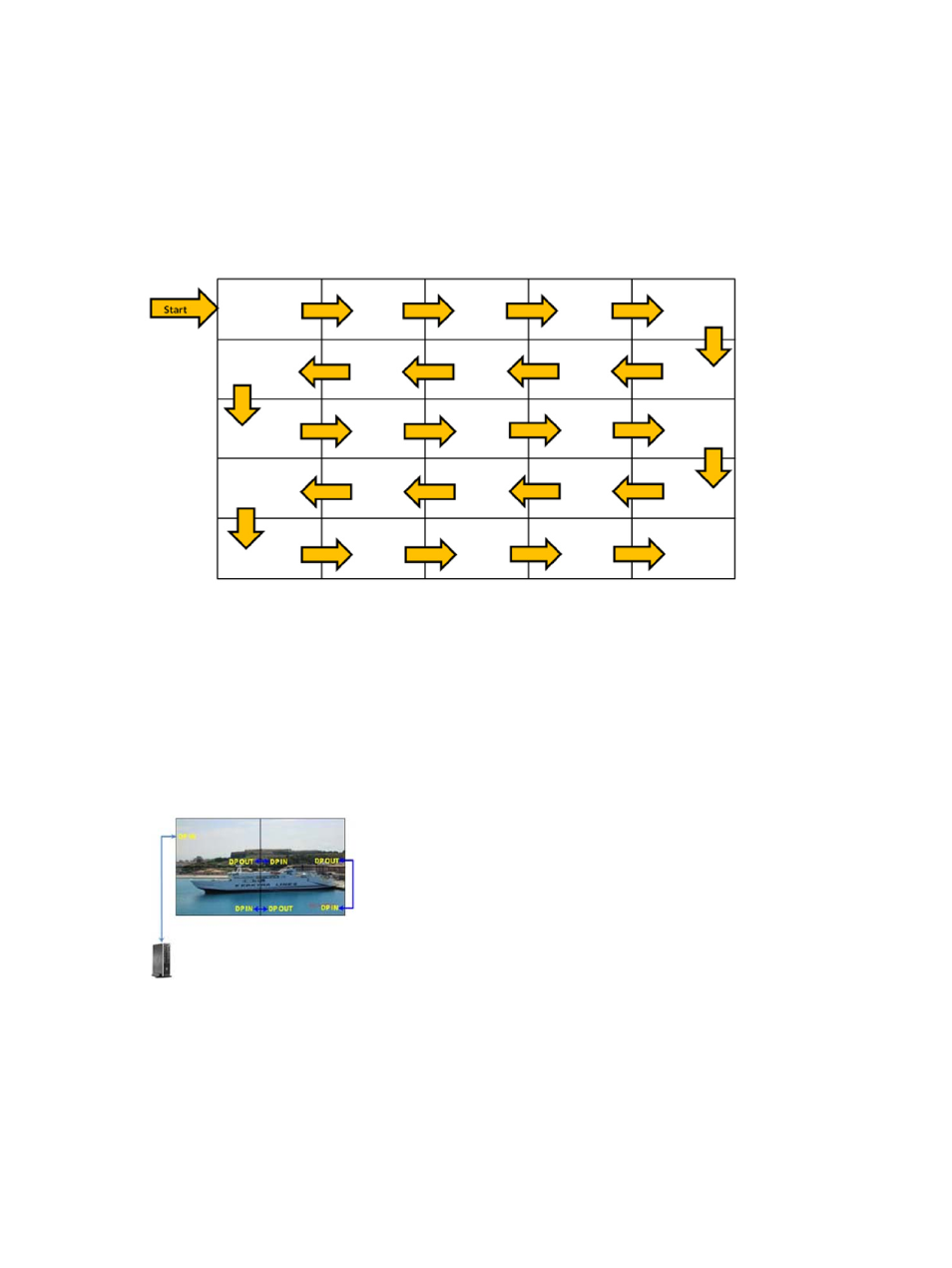

Рекомендуемый порядок подключения кабелей каскадного соединения в режиме видеостены
следующий
: начните с верхнего левого дисплея и соедините между собой верхний ряд
дисплеев , перемещаясь слева направо, к последнему дисплею в этом ряду. Затем соедините
кабелем верхний правый дисплей с дисплеем прямо под ним и подключайте последовательно
справа налево все дисплеи этого ряда
, чтобы последним оказался крайний левый дисплей.
Продолжайте соединять кабелями дисплеи всех уровней , используя показанную на рисунке
выше схему .
В режиме видеостены к одному проигрывателю /компьютеру можно подключить несколько
дисплеев (до 25 при использовании DP и 6 — при использовании RGB/VGA). Объединение
нескольких дисплеев в режиме видеостены поддерживается только источниками
видеосигналов
DisplayPort или VGA. При подключении нескольких дисплеев проигрыватель/
компьютер можно подключить к первому дисплею только через соединение DisplayPort или
VGA. Все последующие дисплеи соединяются друг с другом по цепочке (каскадное
подключение
) или из гнезда DP OUT одного дисплея в гнездо DP IN следующего, или из
гнезда VGA OUT одного дисплея в гнездо VGA IN следующего дисплея. Все дисплеи должны
быть соединены с одним и тем же источником видеосигнала , либо через DisplayPort, либо
через VGA. При использовании режима видеостены для объединения нескольких дисплеев на
всех дисплеях видеостены может отображаться только одно изображение .
