X Direction Registration Head 2 ( Приводка головки по горизонтали 2): +0
4. Рассмотрите шаблон приводки по горизонтали (группа шаблонов слева) для текущей
головки и определите, какой шаблон цветных и черных линий в наибольшей степени
соответствует правильной юстировке.
Если шаблоны сложно рассмотреть, необходимо использовать увеличительное стекло
принтера (с увеличением в 10 раз и более).

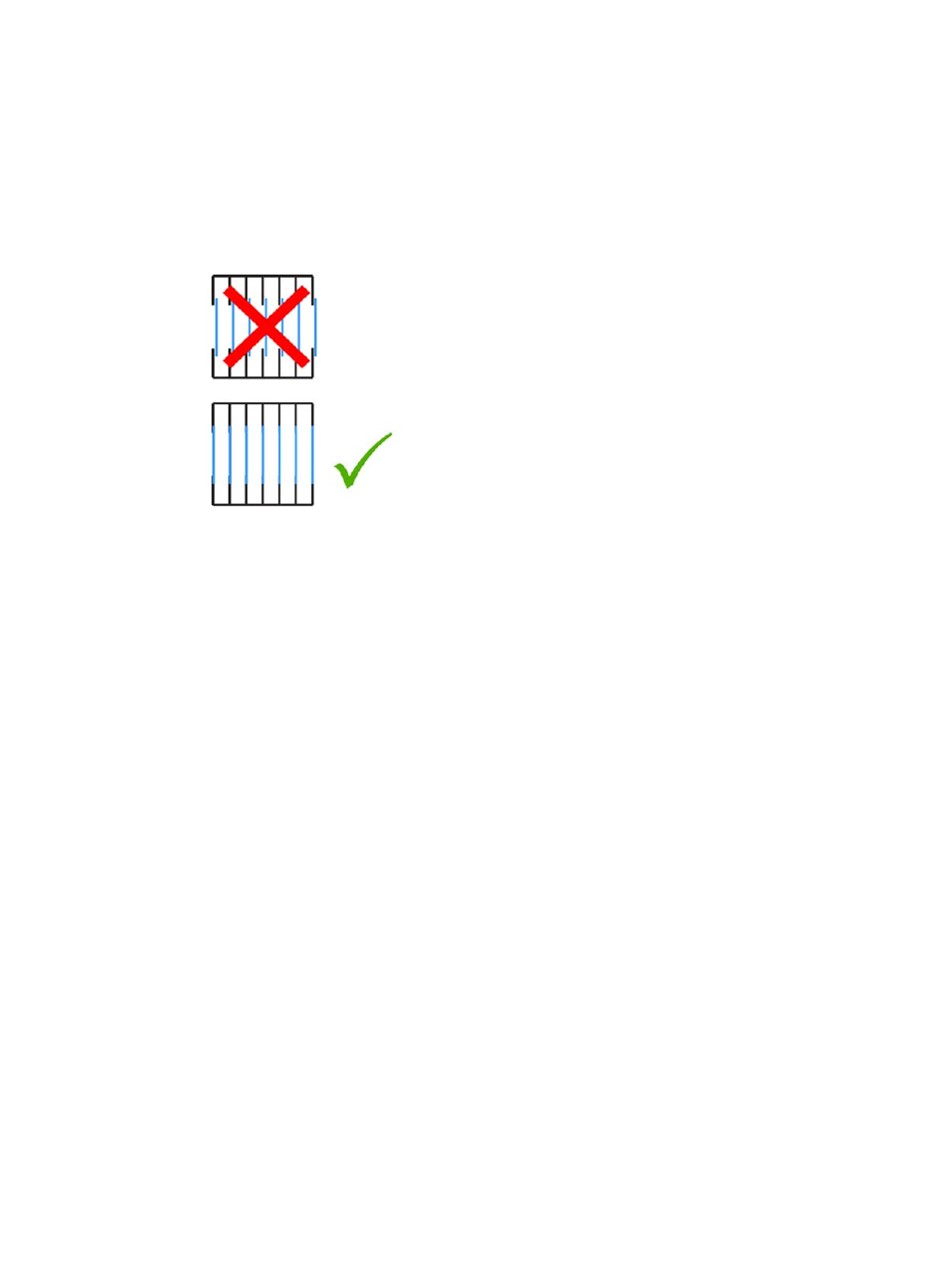

Рисунок 4-3 Шаблоны калибровки печатающих головок по горизонтали
5. Нажимайте кнопку ▲ или ▼ на панели управления до тех пор, пока не появится номер,
указанный рядом с шаблоном, который в наибольшей степени соответствует правильной
юстировке.
Например, если правильной юстировке больше всего соответствует шаблон -1, нажмите
кнопку ▼, чтобы перейти к экрану:
X Direction Registration Head 2 ( Приводка головки по горизонтали 2): -1
Если юстировка печатающих головок выполнена неправильно, возможно, ни на одном
шаблоне линии не будут выровняны должным образом. Поскольку вертикальные черные
штрихи расположены на расстоянии пяти точек друг от друга, номер шаблона можно
увеличить или уменьшить на 5, чтобы сместить цветные штрихи на один черный штрих вверх
или вниз. Можно также последовательно несколько раз выполнить приводку по горизонтали.
Положение печатающей головки будет изменяться с небольшим шагом, пока головка не
будет выровнена.
6. Нажмите кнопку Proceed (Продолжить) (►).
Номер печатающей головки на панели управления изменяется на 1.
7. Повторите шаги с 4 по 6 для каждой печатающей головки.
После ввода значений приводки для всех шаблонов на панели управления отобразится
следующее сообщение:
Registration Successful ( Приводка выполнена успешно)
Manual Jet Mapping (
Сопоставление форсунок вручную)
Неправильно работающие или полностью нерабочие форсунки как правило определяются с
помощью калибровки AutoJet. Можно также вручную определить положение этих форсунок,
используя функцию Manual Jet Mapping (Сопоставление форсунок вручную). Возможно,
потребуется вручную определить местоположение форсунок, работающих неправильно или
66 Глава 4 Калибровка RUWW
