Инструкция по эксплуатации HP Монитор HP x2401 с диагональю 24 inch и LED-подсветкой
Страница 18
Advertising
4.
Открутите четыре винта, прикрепляя нижний край держателя VESA к шарнирному
кронштейну.

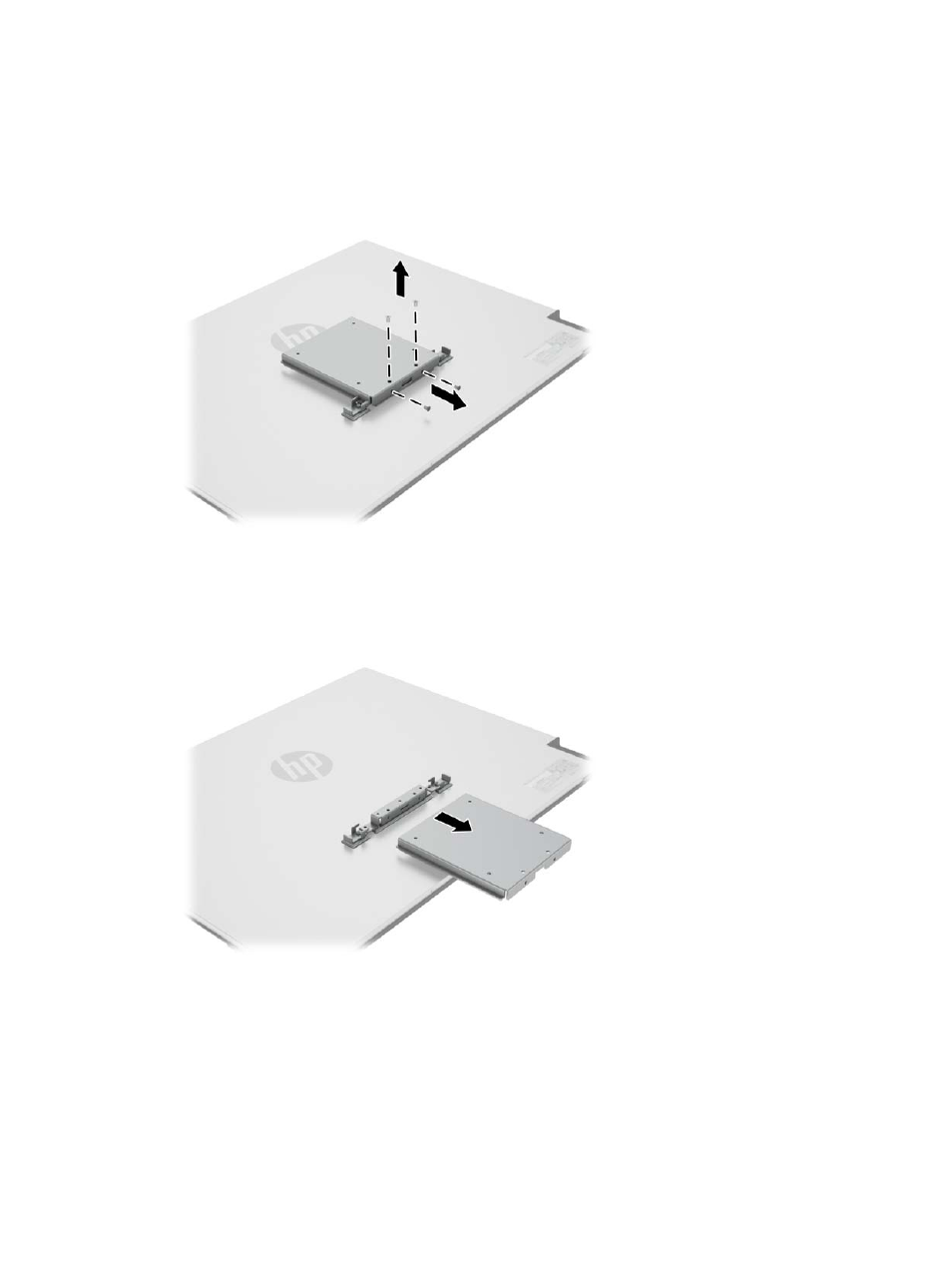

Рисунок 2-10
Откручивание винтов, которые крепят держатель VESA
5.
Сдвиньте держатель VESA к нижнему краю монитора и снимите шарнирный кронштейн.
Рисунок 2-11
Снятие держателя VESA
12
Глава 2 Подготовка монитора к работе
