Инструкция по эксплуатации HP Рекламно-информационный монитор HP LD4735 4696 inch с LED-подсветкой
Страница 33
дисплеем

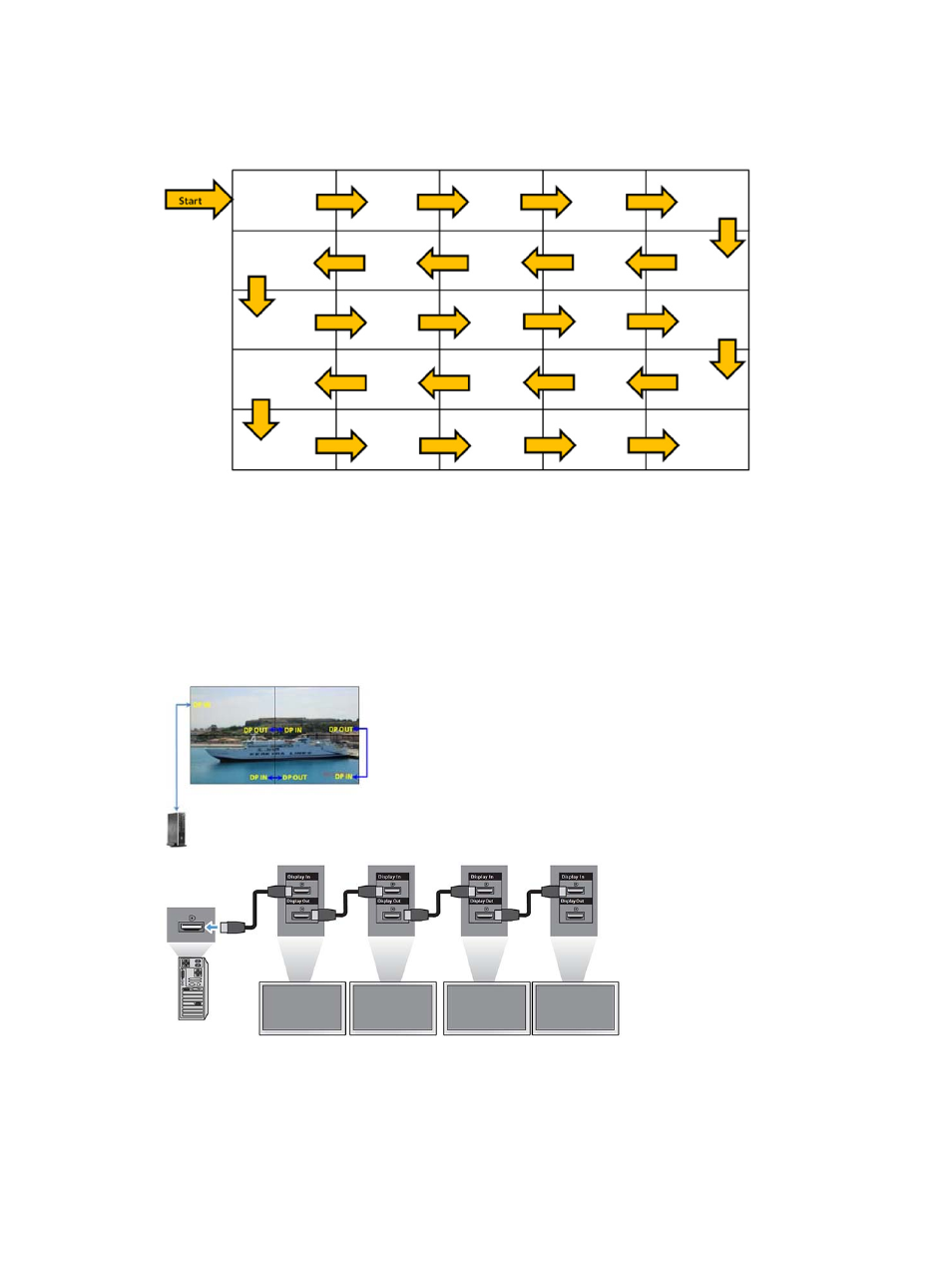

прямо под ним и подключайте последовательно справа налево все дисплеи этого ряда, чтобы
последним
оказался крайний левый дисплей. Продолжайте соединять кабелями дисплеи всех уровней,
используя
показанную на рисунке выше схему.
В
режиме видеостены к одному проигрывателю/компьютеру можно подключить несколько дисплеев (до
25 при использовании DP и 6 — при использовании RGB/VGA). Объединение нескольких дисплеев в
режиме
видеостены поддерживается только источниками видеосигналов DisplayPort или VGA. При
подключении
нескольких дисплеев проигрыватель/компьютер можно подключить к первому дисплею
только
через соединение DisplayPort или VGA. Все последующие дисплеи соединяются друг с другом по
цепочке
(каскадное подключение) или из гнезда DP OUT одного дисплея в гнездо DP IN следующего, или
из
гнезда VGA OUT одного дисплея в гнездо VGA IN следующего дисплея. Все дисплеи должны быть
соединены
с одним и тем же источником видеосигнала, либо через DisplayPort, либо через VGA. При
использовании
режима видеостены для объединения нескольких дисплеев на всех дисплеях видеостены
может
отображаться только одно изображение.
Подключение
к информационному табло Digital Signage проигрывателя или компьютера
23
