21

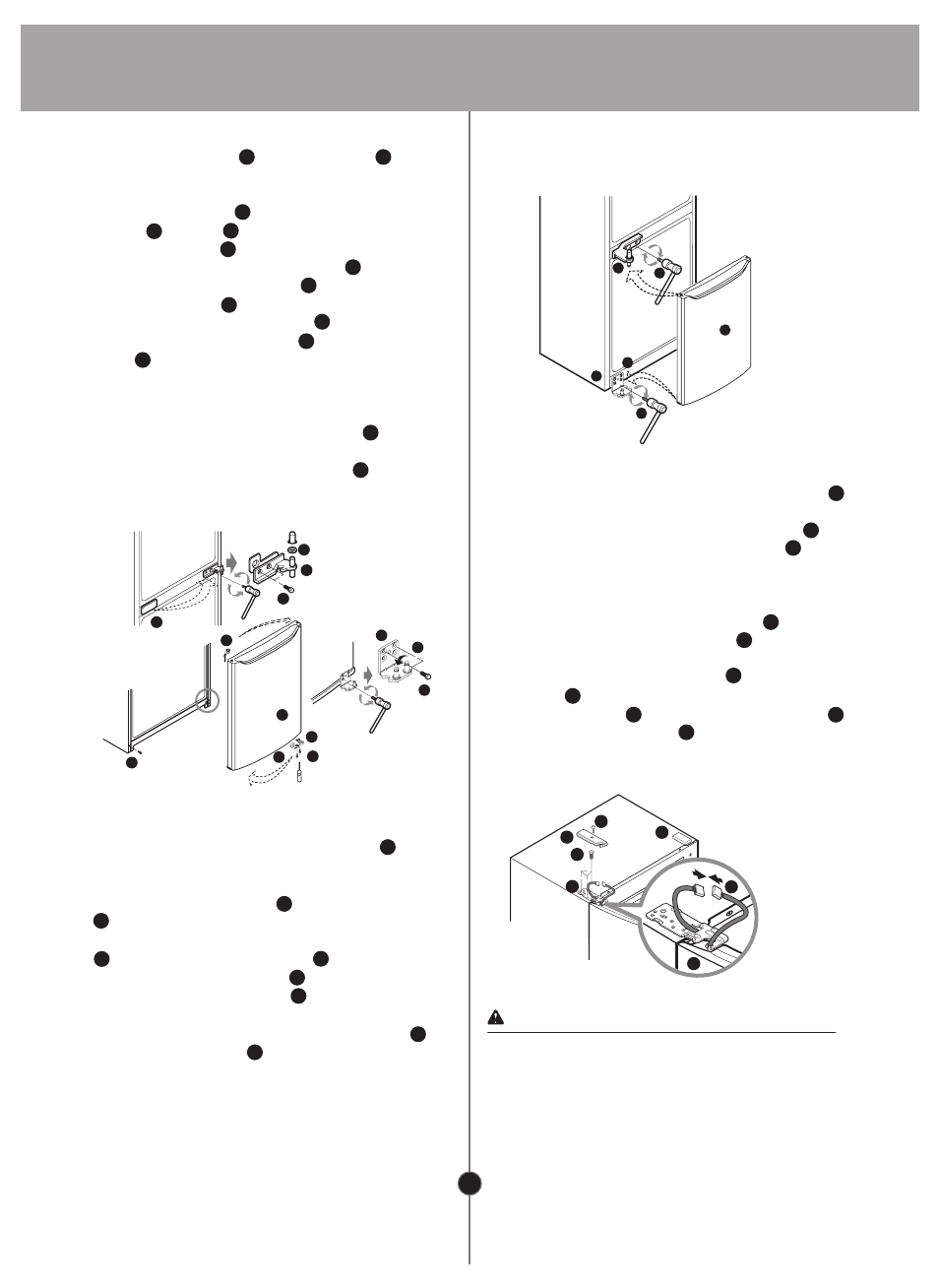

Отвинтите штырь нижней петли ,
вращая его против часовой стрелки, и
вкрутите его в противоположное отверстие.
Отвинтите болты , крепящие нижнюю
петлю и болт на корпусе холодильника.
Открутите винт на нижней части двери,
фиксирующий доводчик двери
морозильного отделения .
Открутите винт на нижней части
двери, фиксирующий упор двери
морозильного отделения , переместите
упор на противоположную сторону в
специально предназначенное место и
зафиксируйте его. Перевесьте на
противоположную сторону в специально
предназначеное место доводчик и
зафиксируйте его.
Переместите верхний колпачок на
противоположную сторону.
24
10
9
23
В
9
26
25
19
17
18
16
26
B
24
23
22
10
25
5. Приложите снятую нижнюю петлю к
отверстиям, расположенным на
противоположной стороне корпуса и
закрепите её болтами . Вкрутите болт
в корпус с противоположной стороны.
Установите дверь морозильного отделение
на штырь нижней петли . Разверните
снятую среднюю петлю осью наружу
и закрепите ее болтами (затягивать
болты следует аккуратно, чтобы не
поцарапать дверь). Установите шайбу
на среднюю петлю .
23
18
24
16
23
18
17
25
18
23
9
20
B
6. Установите дверь холодильной камеры
путём совмещения отверстия в нижней
части двери и штыря средней петли .
Затем установите верхнюю петлю ,
поставляемую в комплекте с
холодильником, поместив штырь в
соответствующее верхнее отверстие
двери холодильного отделения .
Соедините разъемы кабеля (только
для моделей с дисплеем внешнего типа).
Закрепите верхнюю петлю при помощи
болтов . Установите левую крышку
верхней петли и закрепите её винтом .
Установите заглушку , поставляемую в
комплекте с холодильником.
28
29
A
3
18
5
2
27
27
A
29
3
2
27 5
10
28
Если дисплей
внешнего типа
22
29
10
ОСТОРОЖНО!
В случае необходимости перенавесить
двери следует вызвать мастера по
обслуживанию. Гарантийные
обязательства не распространяются на
перенавешивание дверей.
29
29
В
22 23
В
9
