Подключение

19

По

дк

лю
чение

2

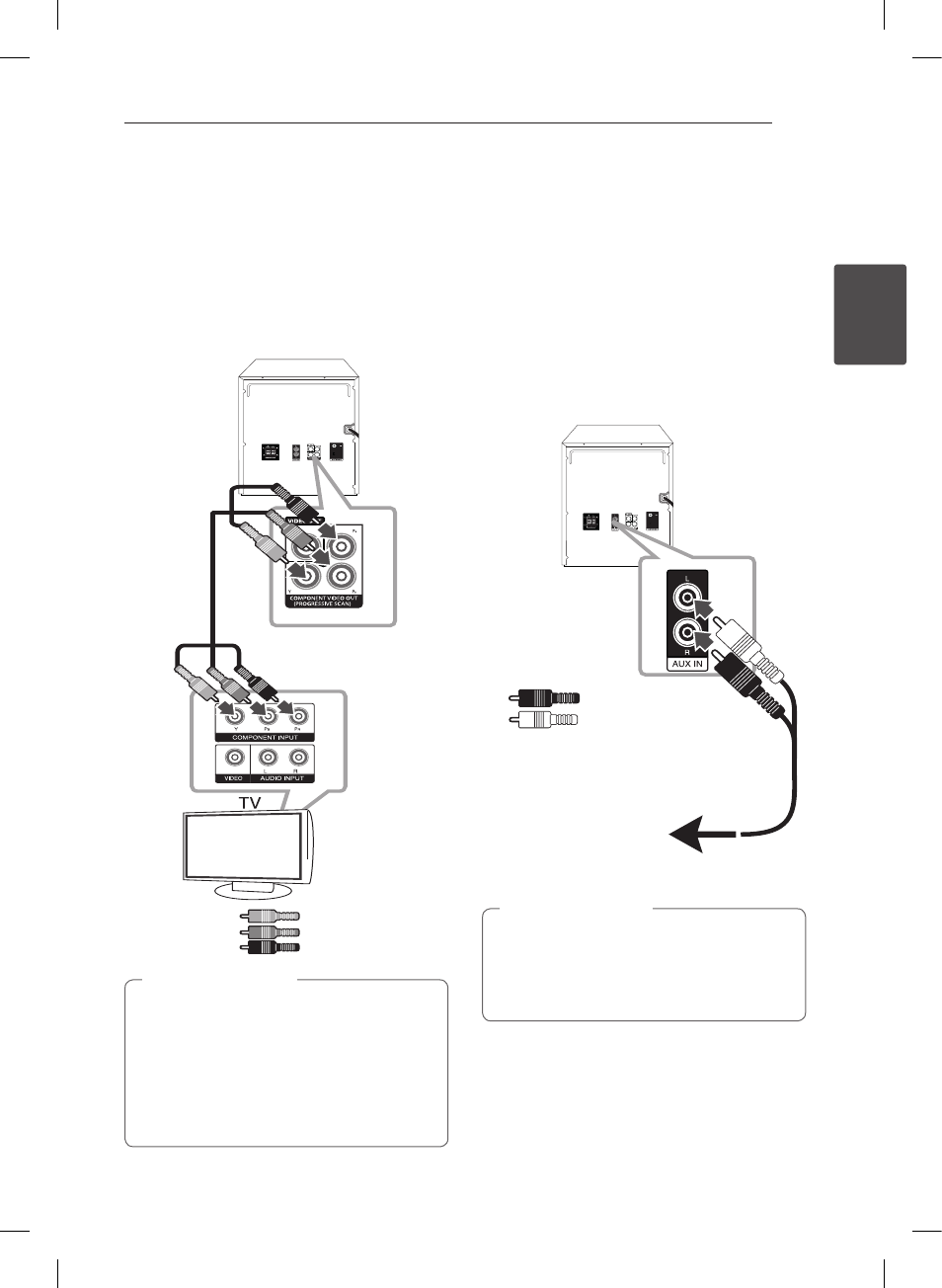

Подключение к источнику

компонентного

видеосигнала

С помощью компонентного кабеля подключите
выход COMPONENT VIDEO OUT (PROGRESSIVE
SCAN) проигрывателя к соответствующему входу
телевизора.
Звук подается на динамики системы.

Y

PB

Green

Blue

Red

Если телевизор поддерживает режим
прогрессивной развертки, следует
использовать указанные выходы для
подключения проигрывателя, а затем
включить режим [Progressive Scan] в меню
[Display], задав значение [On] (см. стр. page
22).

,

Примечание

Подключение

дополнительного

оборудования

Подключение к разъему AUX

IN

Подключите выход дополнительного устройства
к входному разъему AUX (L/R) IN.

Y

PB

To the audio output jacks

of your component

(TV, VCR, etc.)

Red
White

Если у телевизора есть только один
звуковой выход (моно), соедините его с
левым (белым) гнездом звукового входа на
устройстве.

,

Примечание

Червоний
Белый

В гнезда звукового
выхода Вашего
компонента (ТВ,
видеомагнитофон, и т.д.)

Зеленый
Синий

Красный
