Русск ий – Инструкция по эксплуатации LG GA-B439BCA
Страница 25
(6)
(6)
(7)
(8)
(9)
Рис. 2
(11)
(10)
(10)
Рис. 3
(22)
(23)
(24)
Рис. 7

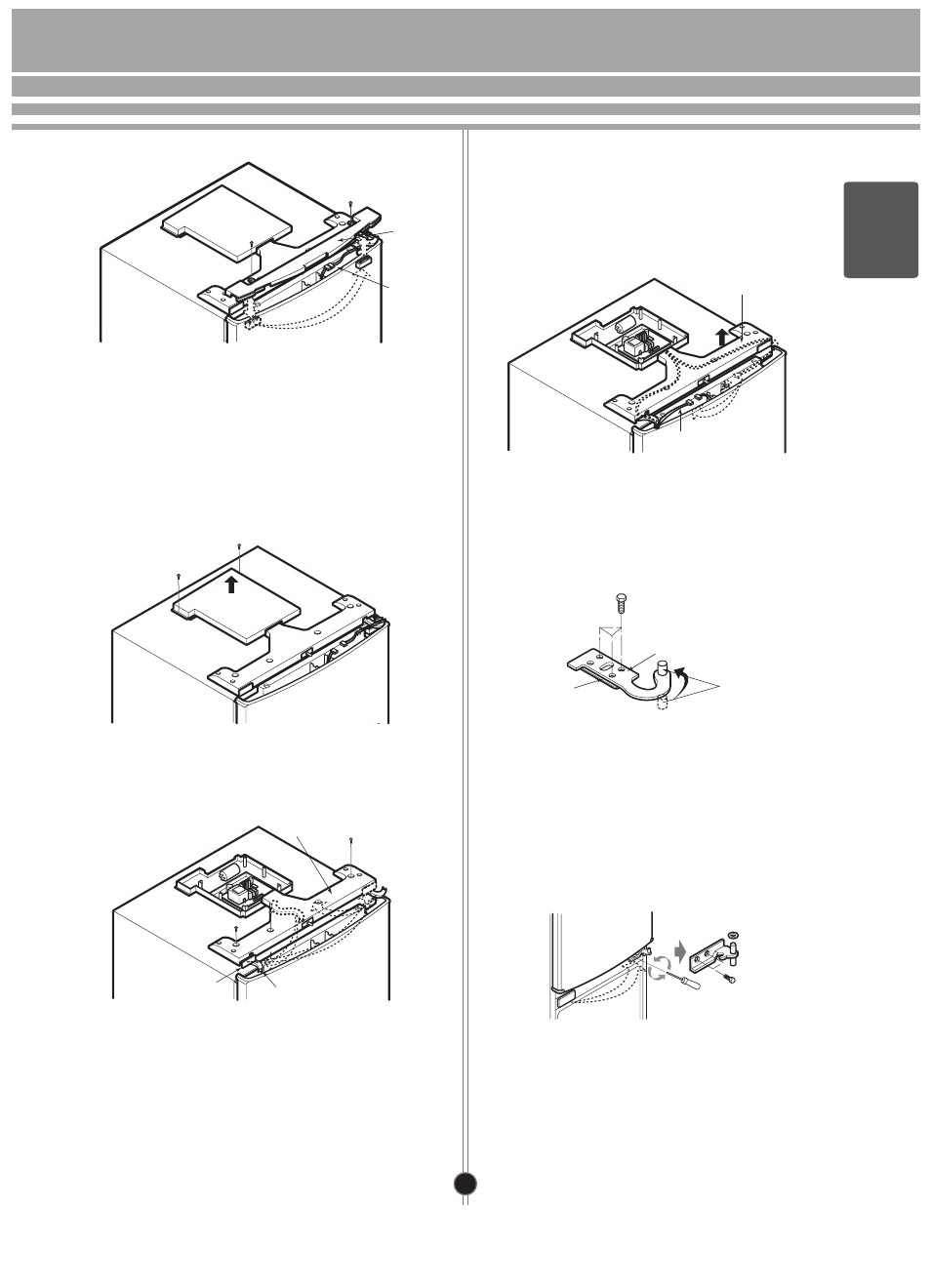

• Снимите верхнюю крышку рис. 2 (7)
холодильной двери, отвинтив винты
рис. 2 (6).
• Переместите заглушку рис. 2 (8) в
противоположную сторону верхней
крышки рис. 2 (7). Отключите
соединительный кабель рис. 2 (9)
(Для моделей с дисплеем внешнего типа).
• Выньте держатель провода рис. 4 (15) из
центральной части крышки рис. 4 (13) и
зафиксируйте его с противоположной
стороны крышки рис. 4 (13).
• Снимите верхнюю крышку рис. 4 (13),
отвинтив винты рис. 4 (12).
• Снимите держатель провода рис. 4 (14) и
зафиксируйте его в центральной части
крышки рис. 4 (13).
• Заглушку рис. 4 (16) установите с
противоположной стороны крышки
рис. 4 (13).
• Снимите крышку рис. 3 (11),
отвинтив винты рис. 3 (10).
25
(13)
(12)
(14)
(15)
(16)
Рис. 4
(13)
(17)
Рис. 5
(12)
(18)
(21)
(19)
(20)
Рис. 6
• Переместите жгут проводов рис. 5 (17) на
противоположную сторону крышки
рис. 5 (13).
• Снимите верхнюю дверную петлю
рис. 6 (19), открутив болты рис. 6 (18).
• Снимите дверь холодильного отделения.
• Открутите стержень рис. 6 (20) и
зафиксируйте с противоположной стороны
петли рис. 6 (19).
• Зафиксируйте прокладку рис.6 (21) с
противоположной стороны петли рис. 6 (19).
• Снимите центральную дверную петлю
рис. 7 (23), открутив болты рис. 7 (22).
• Снимите дверь морозильного отделения.
• Заглушку рис. 7 (24) зафиксируйте с
противоположной стороны холодильника.
УХОД И ОБСЛУЖИВАНИЕ
