СБОРКА И ПОДГОТОВКА

Ру

сский

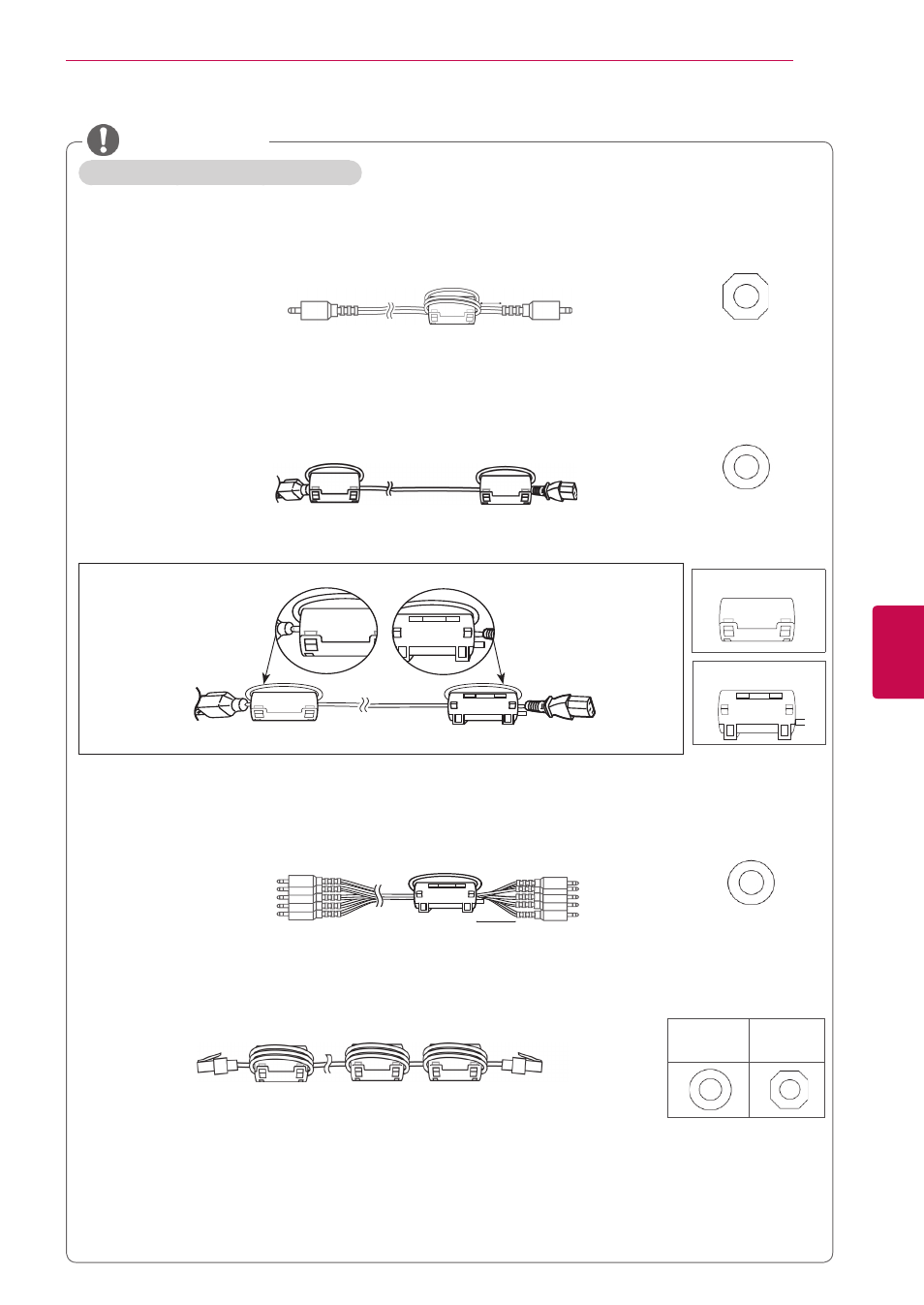

Использование ферритового кольца

Только 42/50PA45**-ZG~M, 42/50PA49**-ZG~M, 50/60PA55**-ZG~M, 50/60PA65**-ZG~M

1 Ферритовый сердечник используется для снижения электромагнитных помех в аудиокабеле ПО.

Три раза намотайте аудиокабель ПК на ферритовый сердечник. Поместите ферритовый

сердечник рядом с телевизором.

2 Ферритовый сердечник используется для снижения электромагнитных помех в кабеле питания.

Один раз намотайте кабель питания на ферритовый сердечник. Поместите ферритовый

сердечник рядом с телевизором и штепсельной вилкой.

3 Ферритовый сердечник используется для снижения электромагнитных помех в

компонентном Y, Pb, Pr, L, R кабеле. Один раз намотайте компонентный кабель Y, Pb, Pr, L,

R на ферритовый сердечник. Поместите ферритовый сердечник рядом с телевизором.

[с внешним устройством]

[Рис. 1]

[с телевизором]

[Вид ферритового

сердечника в разрезе]

10 мм (+ / - 5 мм)

(серый)

[со штепсельной вилкой]

[с телевизором]

[Рис. 2-1]

[Вид ферритового

сердечника в разрезе]

(Черный)

- При наличии одного ферритового сердечника выполните действия, как показано на рис. 1.

- При наличии трех ферритовых сердечников выполните действия, как показано на рис. 1 и рис. 2.

- При наличии четырех ферритовых сердечников выполните действия, как показано на рис. 1, 2 и 3.

- При наличии порта ЛВС см. изображение 4.

ПРИМЕЧАНИЕ

4 Используйте ферритовый сердечник для снижения электромагнитных помех в кабеле ЛВС.

Обмотайте кабель ЛВС три раза вокруг ферритового сердечника. Разместите ферритовый
сердечник вблизи телевизора и внешнего устройства.

[Вид ферритового

сердечника в разрезе]

A

(Серый)

B

(Серый)

[с телевизором]

[с внешним

устройством]

B

A

A

[Рис. 4]

[Рис. 2-2]

A - Тип

B - Тип

Только 50PA55** , 50PA65**

A - Тип

B - Тип

телевизором]

[со

штепсельной

вилкой]

A - Тип

A - Тип

(Черный)

[Вид ферритового

сердечника в разрезе]

[с внешним устройством]

[Рис. 3]

[с телевизором]

10 мм (+ / - 5 мм)

7==&

G

7==&

G

B - Тип
