Руководство по монтажу и эксплуатации 7
Инструкция по установке
GND
GND
12V
Сигнальный
провод
Сигнальный
провод
TEMP
FAN
SPEED
OPER
MODE
GND
12V
B Y R
B Y R
Ведущий
Ведомый
Сигнальный провод
GND
12V
Сигнальный провод
TEMP
FAN
SPEED
OPER
MODE
TEMP
FAN
SPEED
OPER
MODE

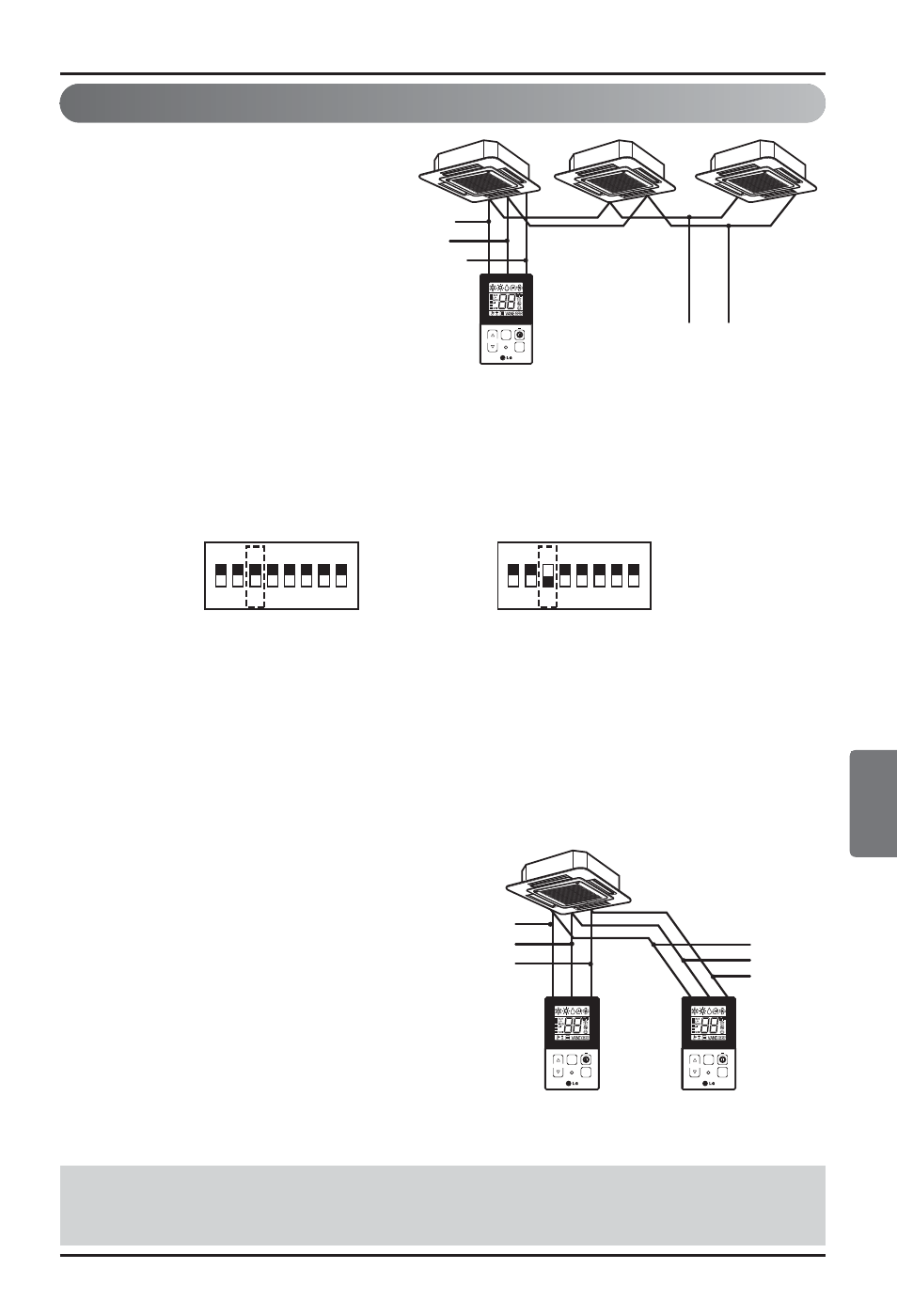

Управление группой
1. При установке более 2 кондиционеров
воздуха к одному пульту дистанцион-
ного управления проводите подключе-
ние, как показано на рисунке справа.
• Если связь с внутренним блоком не установ-
лена, установите блок в качестве ведомого.
• Проверьте наличие связи в соответ-
ствии с руководством пользователя.
2. При установке более 2 проводных
пультов ДУ к одному кондиционеру,
проводите подключение, как пока-
зано на рисунке справа.
• При установке более двух пультов ДУ
на один кондиционер, установите один
пульт ДУ в качестве ведущего, а все
остальные – в качестве ведомых, как
показано на схеме справа.
• Для некоторых изделий вы не сможете осуществлять
управление группой, как показано на рисунке справа.
• Подробности приведены в руководстве пользователя.
При управлении несколькими внутренними блоками при помощи функции связи одним
пультом, вам необходимо сменить настройки ведущего/ведомого на внутреннем блоке.
Внутренние блоки, конфигурация ведущего/ведомого после выключения кнопкой «OFF»
и затем при включении кнопкой «ON» через минуту после настройки.
- Для группы кассет и воздуховодов изделия, монтируемых на потолок, сменить настройку включения на внутренней плате
- Для изделия настенного и автономного типа, сменить настройку ведомого/ведущего при по-
мощи беспроводного пульта ДУ. (Подробнее см. руководство пользователя пульта ДУ)
h При установке более двух пультов ДУ на один внутренний блок с функцией связи, установить кон-
фигурацию ведущего/ведомого на пульте ДУ. (См. выбор ведущего/ведомого на пульте)
При управлении группой некоторые функции, кроме настройки основного режима, уровня вентилятора
Мин/Средн/Макс (Min/Mid/Max), настройки блокировки пульта ДУ и настроек времени, могут быть ограничены.
<При одновременном подключении 2 провод-
ных пультов дистанционного управления>
• При управлении в группах, установить конфигурацию ведущего/ведомого на пульте
ДУ. Обратитесь к разделу «Настройки при монтаже» для информации о настройке
конфигурации ведущего/ведомого.
1
ON
2 3 4 5 6 7 8
1
ON
2 3 4 5 6 7 8
#3 переключить OFF: Ведущий
(Заводская настройка)
#3 переключить ON: Ведомый
