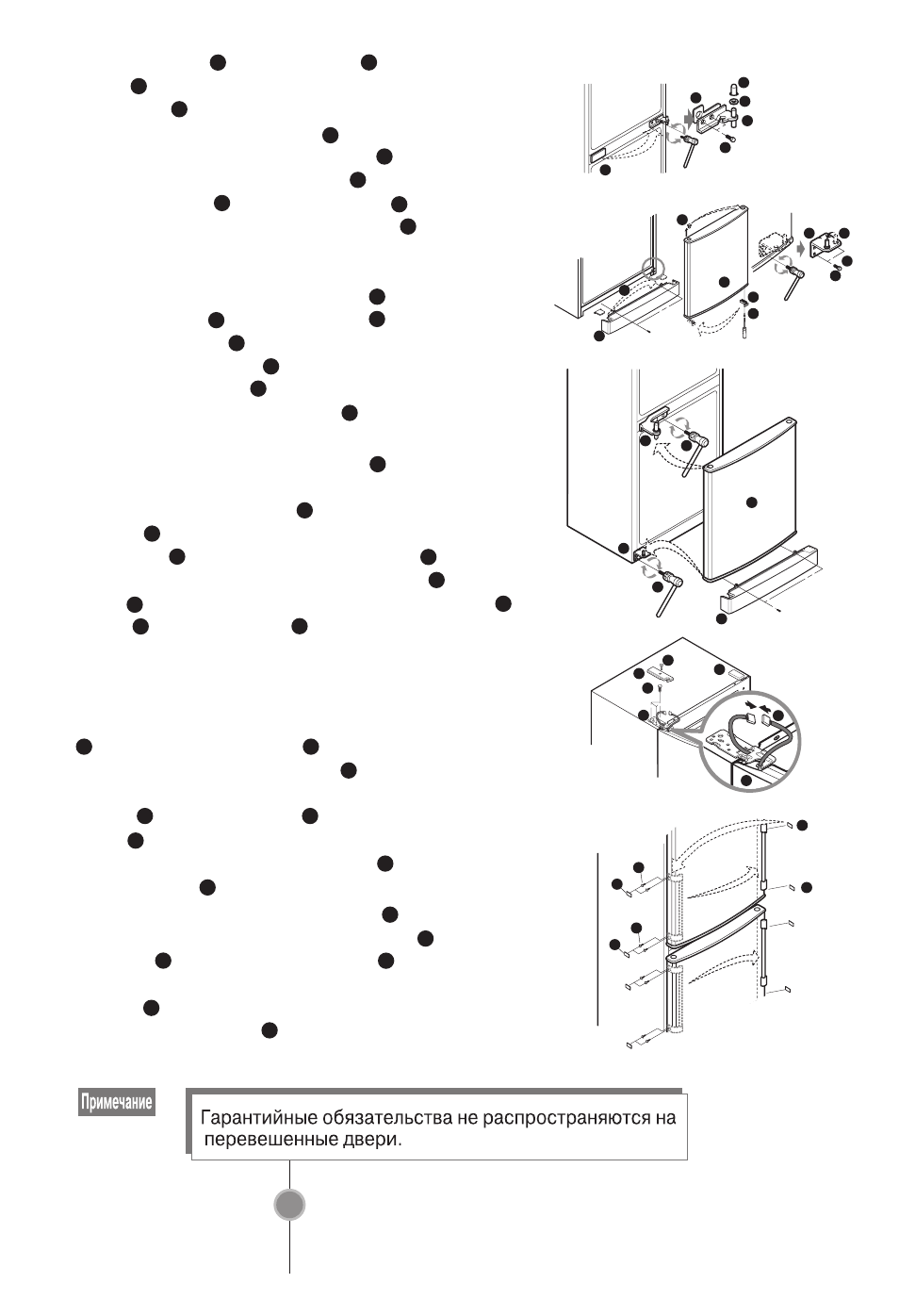

Ослабьте болт средней петли , снимите среднюю
петлю и приподнимите дверцу морозильного
отделения , чтобы снять ее.(При снятии дверцы
холодильной камеры втулку нужно снимать вместе
с дверцей).Снимите крышку петли и установите ее
на снятую часть средней петли .Отвинтив винт от
нижней крышки , колпачок крышки нужно установить
на правую сторону.Отвинтите штырь в направлении
против часовой стрелки, переместите его в отверстие
на левой стороне и завинтите в направлении по
часовой стрелке. Отвинтите болт , крепящий
нижнюю петлю .Отвинтите винт , крепящий
доводчик дверцы , на нижней стороне дверцы
морозильной камеры , а затем с его помощью
закрепите доводчик к отверстию на левой стороне.
После этого верхний колпачок нужно переместить
на правую сторону и установить его там.
30
21
25 26
21
20
29
27
32
31
33
31
30
28
21
24
35
6.
Закрепите снятую нижнюю петлю к отверстиям,
расположенным на левой стороне морозильной
камеры и завинтите болт .После закрепления нижней
крышки по месту совместите дверцу морозильного
отделения со штифтом нижней петли и закрепите
ее.Переверните снятую среднюю петлю и пластину
петли и соберите их. Затем установите втулку и
шайбу и затяните болт .(Завинчивать болт следует
осторожно, чтобы не поцарапать декоративную крышку,
расположенную поверх холодильной камеры).
27
23
35
28
29
21
22
20
25
30
7.
После установки дверцы путем выравнивания
отверстия для петли внизу дверцы холодильной камеры
и штыря средней петли , следует надежно закрепить
дверцу к левой верхней петле , поставляемой в
комплекте с руководством пользователя.Подключив
кабель , завинтите болт и закрепите крышку левой
петли , поставляемой в комплекте с руководством
пользователя, при помощи винтов Переместите
крышку петли на правую сторону и установите ее.
10 21
37
36
9
19
7
6
8.
Переместите снятую ручку дверцы на правую сторону
и закрепите ее там при помощи винтов и установите
колпачки .Переместите колпачки с правой стороны
на левую и установите их там.Ручка морозильной
камеры устанавливается так же, как ручка
холодильной камеры .
