144
ПРИЛОЖЕНИЕ
ПР
ИЛ
О
Ж
ЕН
ИЕ
НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

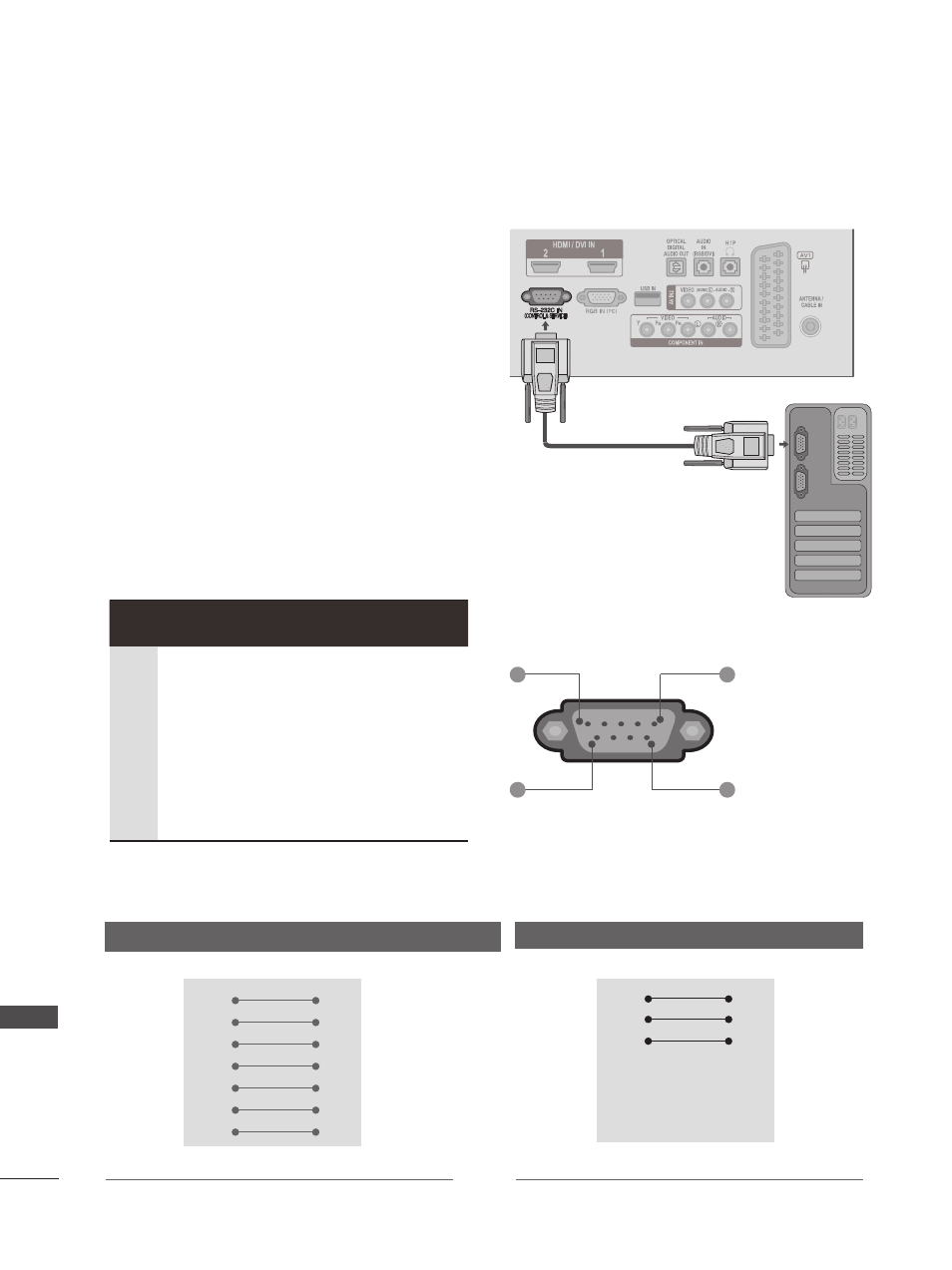

Установка RS-232C
Подключите входной разъем RS-232C к
внешнему устройству управления (например, к
компьютеру или системе контроля аудио/видео)
и управляйте функциями телевизора извне.
Подключите последовательный порт устройства
управления к разъему RS-232C, расположенному
на задней панели телевизора.
Соединительный кабель RS-232C не входит в
комплект поставки телевизора.
1 5
6 9
Конфигурации RS-232C
Конфигурации с 7 проводами (стандартный кабель RS-232C)
PC TV
RXD
2 3 TXD
TXD 3 2 RXD
GND 5 5 GND
DTR 4 6 DSR
DSR 6 4 DTR
RTS 7 8 CTS
CTS 8 7 RTS
D-Sub 9 D-Sub 9
Конфигурации с 3 проводами (нестандартный кабель)
PC TV
RXD
2 3 TXD
TXD 3 2 RXD
GND 5 5 GND
DTR 4 6 DTR
DSR 6 4 DSR
RTS 7 7 RTS
CTS 8 8 CTS
D-Sub 9 D-Sub 9
Тип разъема; 9-контактный, вилка D-Sub
No. Название контакта
1
2
3
4
5
6
7
8
9
Нет соединения
RXD (прием данных)
TXD (передача данных)
DTR (готовность терминала)
GND (земля)
DSR (готовность оборудования
передачи данных)
RTS (готовность к передаче)
CTS (готовность к приему)
Нет соединения
