A-13
MAKING CONNECTION
y
y
If cables are not installed correctly, it could
cause this image to display in black and white
or with distorted colours.
NOTE
Русский
Передача аналоговых видео- и аудиосигналов
от внешнего устройства на телевизор.
Подключите внешнее устройство к телевизору
с помощью компонентного кабеля, как показано
на следующем рисунке.
ПРИМЕЧАНИЕ
y
При неправильном подключении кабелей
изображение может быть черно-белым
или иметь искаженный цвет.
Қазақша
Аналогтық бейне және аудио сигналдарын
сыртқы құрылғыдан теледидарға жібереді.
Келесі суретте көрсетілгендей сыртқы құрылғы
мен теледидарды құрамдас кабельмен
жалғаңыз.
ЕСКЕРТПЕ
y
Егер кабельдер дұрыс орнатылмаса,
бейне қара және ақ түсте немесе
бұрмаланған түсте көрсетілуі мүмкін.
Українська
Передає на телевізор аналоговий відео-
та аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до телевізора
за допомогою компонентного кабелю, як це
зображено на малюнку.
ПРИМІТКА
y
Якщо кабель не під’єднано належним
чином, може відображатись чорно-
біле зображення або зображення зі
спотвореними кольорами.

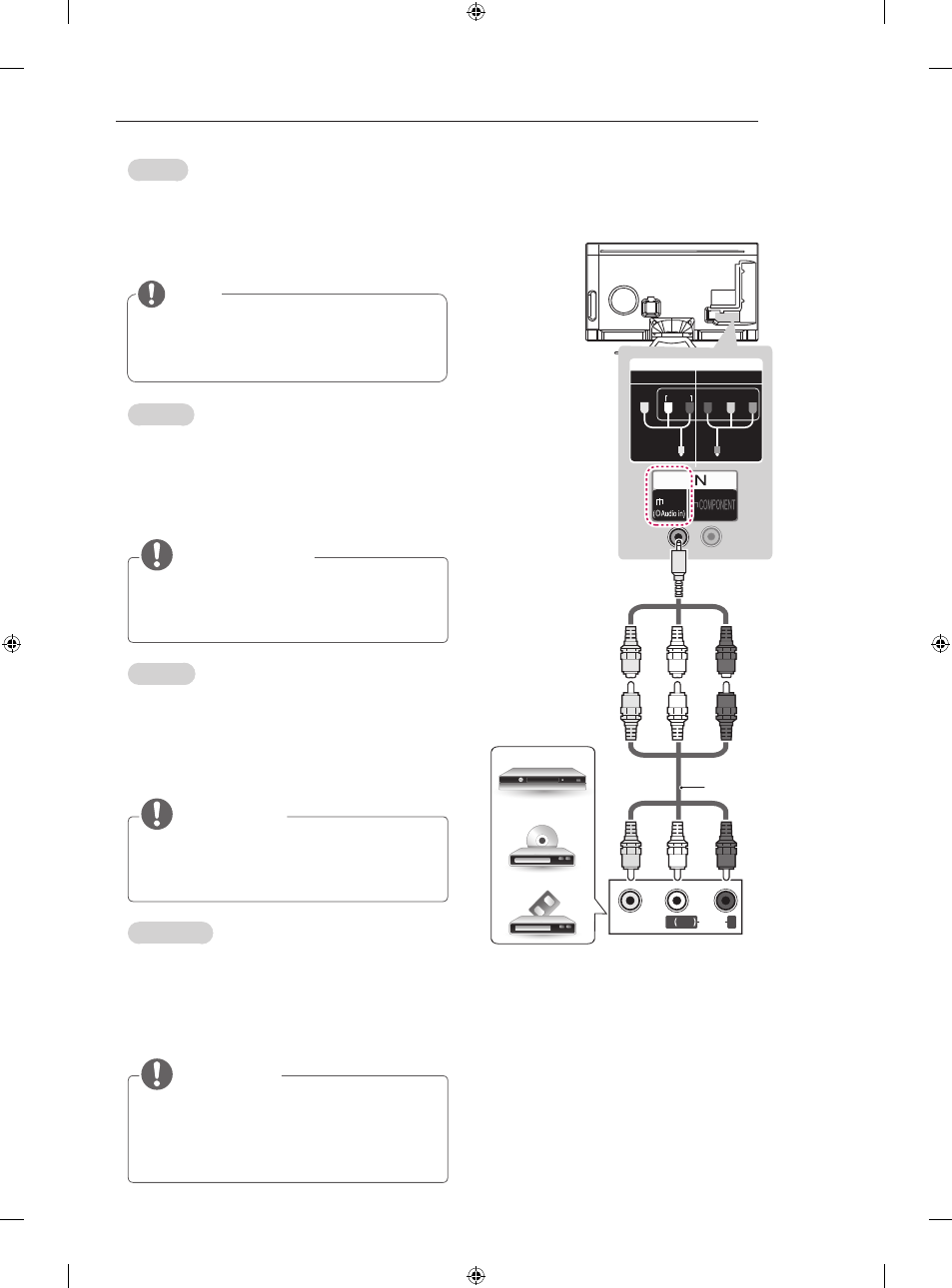

Composite connection
VIDEO
MONO
(
)
AUDIO
L
R
COMPONENT
P
B
Y
IN
COMPONENT
Y
P
B
AUDIO
AV2
P
R
VIDEO
AV2
VCR / DVD / Blu-Ray /
HD Cable Box
RED
RED
RED
WHITE
WHITE
WHITE
YELLOW
YELLOW
YELLOW
(Use the composite video
cable provided.)
(*Not Provided)
YELLOW
Transmits analogue video and audio signals from
an external device to the TV. Connect the external
device and the TV with a component gender cable
as shown.
English
