Подключение
11
Подключение
2
Подсоединение

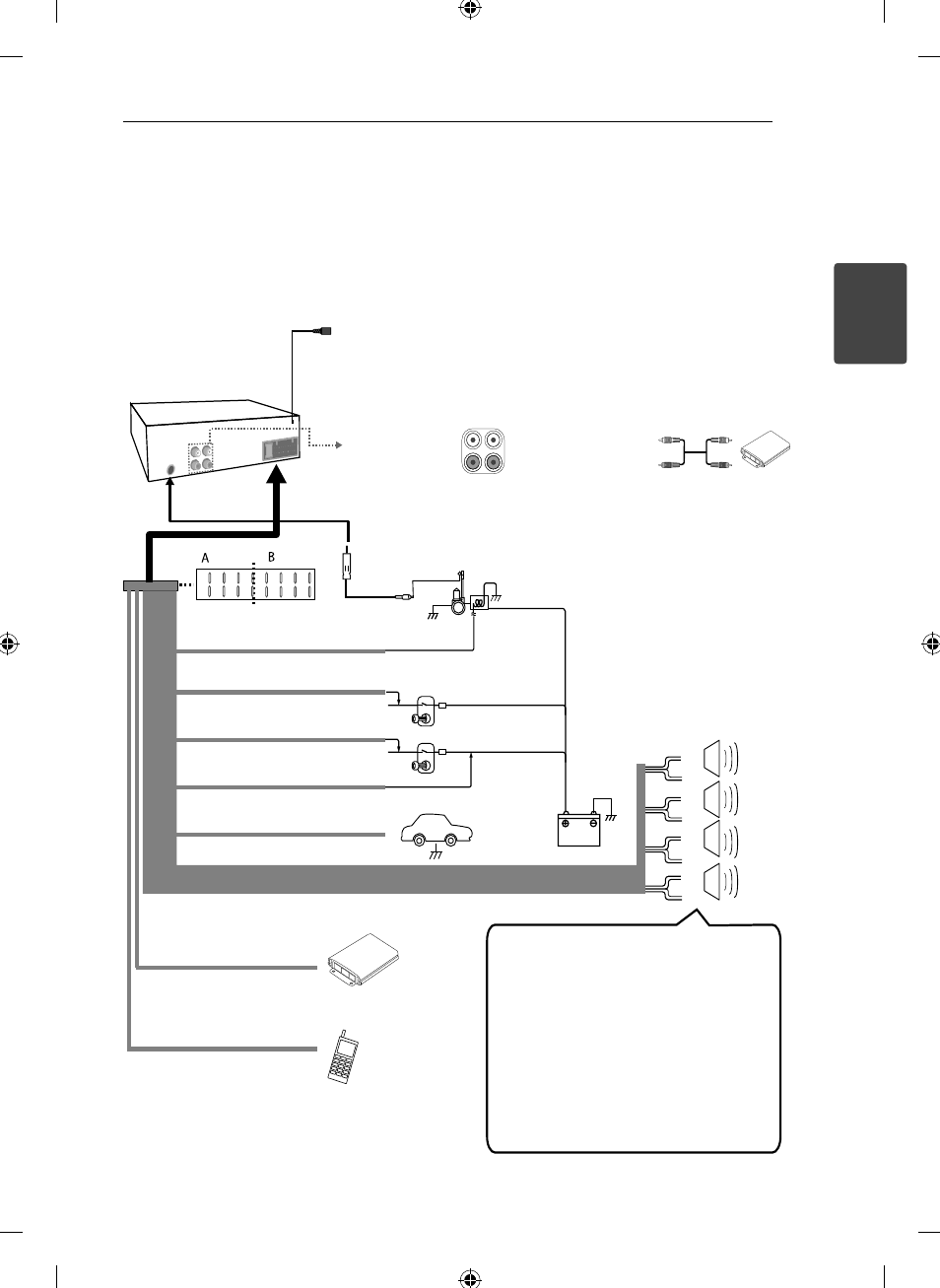

Подключение в автомобиле
Перед установкой проверьте, что переключатель находится в положение ВЫКЛ и удалите клемму с
батареи машины. Чтобы не произошло короткого замыкания.
a b c d
e f g h
a b c d
e f g h
a
b
c
d
e
f
g
h
A
A
A
A
A
A
A
A
A a Серый: спереди справа +
A b Серая/черная полоса: спереди справа -
A c Фиолетовый: сзади справа +
A d Фиолетовая/черная полоса:
сзади справа -
A e Белый: спереди слева +
A f Белая/черная полоса: спереди слева -
A g Зеленый: сзади слева +
A h Зеленая/черная полоса: сзади слева -
телескопическая
антенна с
электроприводом
Управляющее реле
К выходу аудио
К входу аудио
Усилитель
Усилитель
B f телескопическая антенна с
электроприводом (голубой)
B g регулятор света (розовый)
B c Зажигание (красный)
B h Земля (-) (черный)
B d Батарея (+) (желтый)
B e Подключение пульта
(голубой/белый)
B b
Выкл. Звука
(оранжевый)
B a Не подключено
Выключатель
реостата
Замок зажигания
Вход проводного ДУ (черный): Возможно подключение проводного
адаптера управления. (Дополнительно)
Тыловая левая АС
(левый сабвуфер)
Тыловая правая АС
(правый сабвуфер)
Фронтальная левая АС
Фронтальная правая АС
АКУМУЛЯТОР
