LG GA-B419SVQZ - Инструкция (Страница 19)

19
19
специально предназначенное место и
зафиксируйте его.

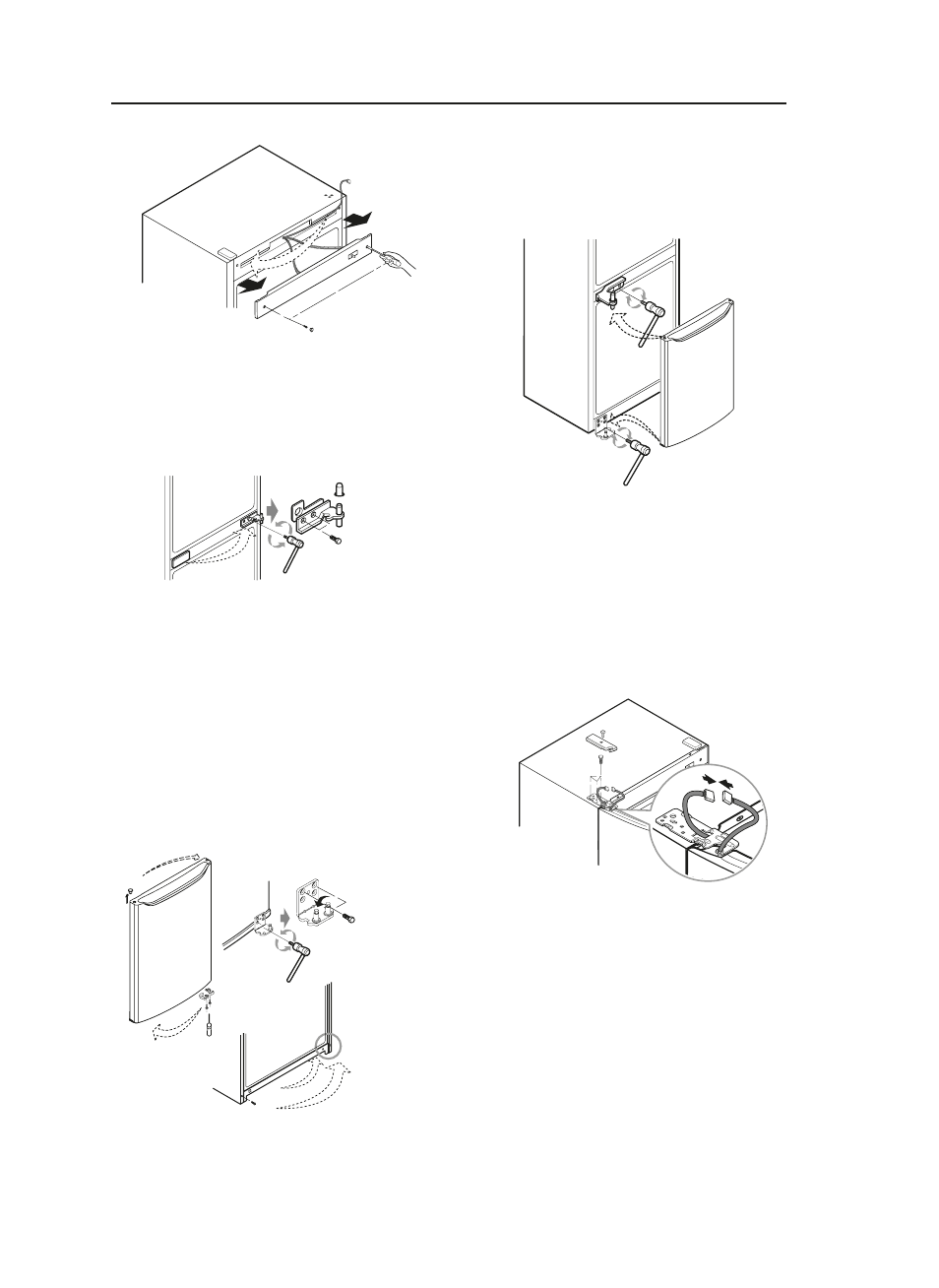

Перевесьте на противоположную сторону
в специально предназначенное место
доводчик (23) и зафиксируйте его.
Открутите болты (16) средней петли (17)
шестигранником на 5 мм, снимите среднюю
петлю и приподнимите дверь
морозильного отделения (В), чтобы снять
её. Снимите заглушку (18) и установите её
на место снятой средней петли.
(18)
(17)
(16)
(24)
(В)
(23)
(9)
(10)
(20)
(19)
(21)
Отвинтите ось (19) нижней петли (20),
вращая ее против часовой стрелки, и
вкрутите в противоположное отверстие.
Отвинтите болты (21), крепящие нижнюю
петлю и болт (22) на корпусе
холодильника. Открутите винт (10) на
нижней части двери, фиксирующий
доводчик двери (23) морозильного
отделения.
Переместите верхний колпачок (24) на
противоположную сторону.
Отклейте защитную наклейку (25) и
приклейте ее на отверстие с
противоположной стороны.
(15)
(8)
(11)
(13)
(12) (17)
(В)
(20)
(9)
(16)
Приложите снятую нижнюю петлю (20) к
отверстиям, расположенным на
противоположной стороне корпуса и
закрепите её болтами (21). Вкрутите болт
(22) в корпус с противоположной стороны.
Установите дверь морозильного
отделения на ось нижней петли.
Разверните снятую среднюю петлю (17)
осью наружу и закрепите ее болтами (16)
(затягивать болты следует аккуратно,
чтобы не поцарапать дверь).
Установите дверь холодильной камеры
путём совмещения отверстия в нижней
части двери и оси средней петли (17).
Затем установите верхнюю петлю (26),
поместив ось в соответствующее верхнее
отверстие двери холодильного отделения.
Соедините разъемы кабеля (5) (только
для моделей с дисплеем внешнего типа).
Закрепите верхнюю петлю (26) при помощи
болтов (3). Установите левую крышку
верхней петли (27) и закрепите её винтом
(2).
Установите заглушку (28).
Детали (26), (27), (28) поставляются в
комплекте холодильника.
(27)
(26)
(5)
(28)
(2)
(3)
Открутите винт (10) на нижней части
двери, фиксирующий упор (9) двери
морозильного отделения, переместите
упор (9) на противоположную сторону в
(25)
(22)
УХОД И ОБСЛУЖИВАНИЕ
