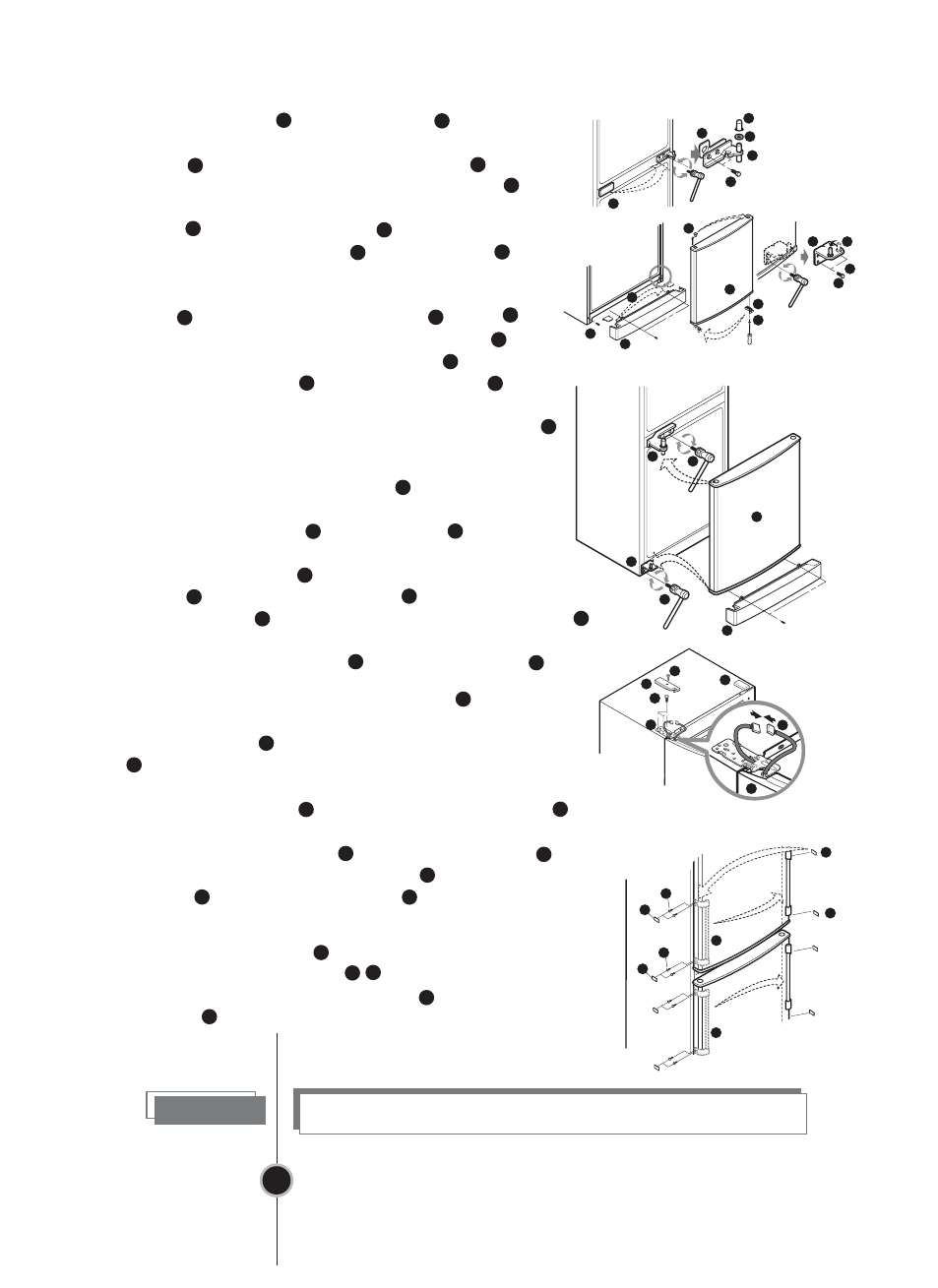

Відкрутити болти середньої петлі , зніміть
середню петлю і підніміть двері морозильної
камери , щоб зняти її. Зніміть заглушку і
встановiть її на місце знятої середньої петлі .
Відкрутити гвинти, що з’еднають нижню декоративну
панель перемістiть кришку на протилежну
сторону. Відгвинтити штир нижньої петлі ,
обертаючи його проти годинникової стрілки,
і вкрутiть його в протилежний отвір. Відгвинтити
болти , що кріплять нижню петлю і болт
на корпусі холодильника. Відкрутити гвинт на
нижній стороні двері, фіксуючий упор двері
морозильної камери , перемістити упор на
протилежну сторону в спеціально призначене місце
і зафіксуйте його. Перемістити верхній ковпачок
на протилежну сторону.
Прикладiть зняту нижню петлю до отворів,
розташованих на протилежній стороні корпусу
і закріпить її болтами . Вкрутiть болт в корпус
з протилежної сторони. Після закріплення нижньої
декоративної панелі , встановити двері морозильної
камери на штир нижньої петлі . Розверніть зняту
середню петлю віссю назовні і закріпити її болтами
(затягувати болти слід акуратно, щоб не подряпати
двері). Встановити шайбу на середню петлю .
Встановити двері холодильної камери шляхом
сполучення отвору в нижній частині двері і штиря
середньої петлі . Потім встановити верхню петлю
, що поставляється в комплекті з холодильником,
помістивши штир у відповідний верхній отвір двері
холодильної камери . З'єднаєте разьєми кабелю
(тільки для моделей з дисплеєм зовнішнього типу).
Закріпити верхню петлю за допомогою болтів .
Встановити кришку верхньої петлі і закріпити її
гвинтом . Встановити заглушку , що поставляється
в комплекті з холодильником.
Перемістити заглушки на протилежну сторону дверей.
Встановити ручки дверей на протилежну сторону
і закріпити їх за допомогою гвинтів , встановити
ковпачки .
Гарантія не поширюється на перевішування дверей. Примiтка
2
