13
Числа внутри таблички
указывают номера страниц руководства, на которых приводится
описание данного органа управления или данной функции.

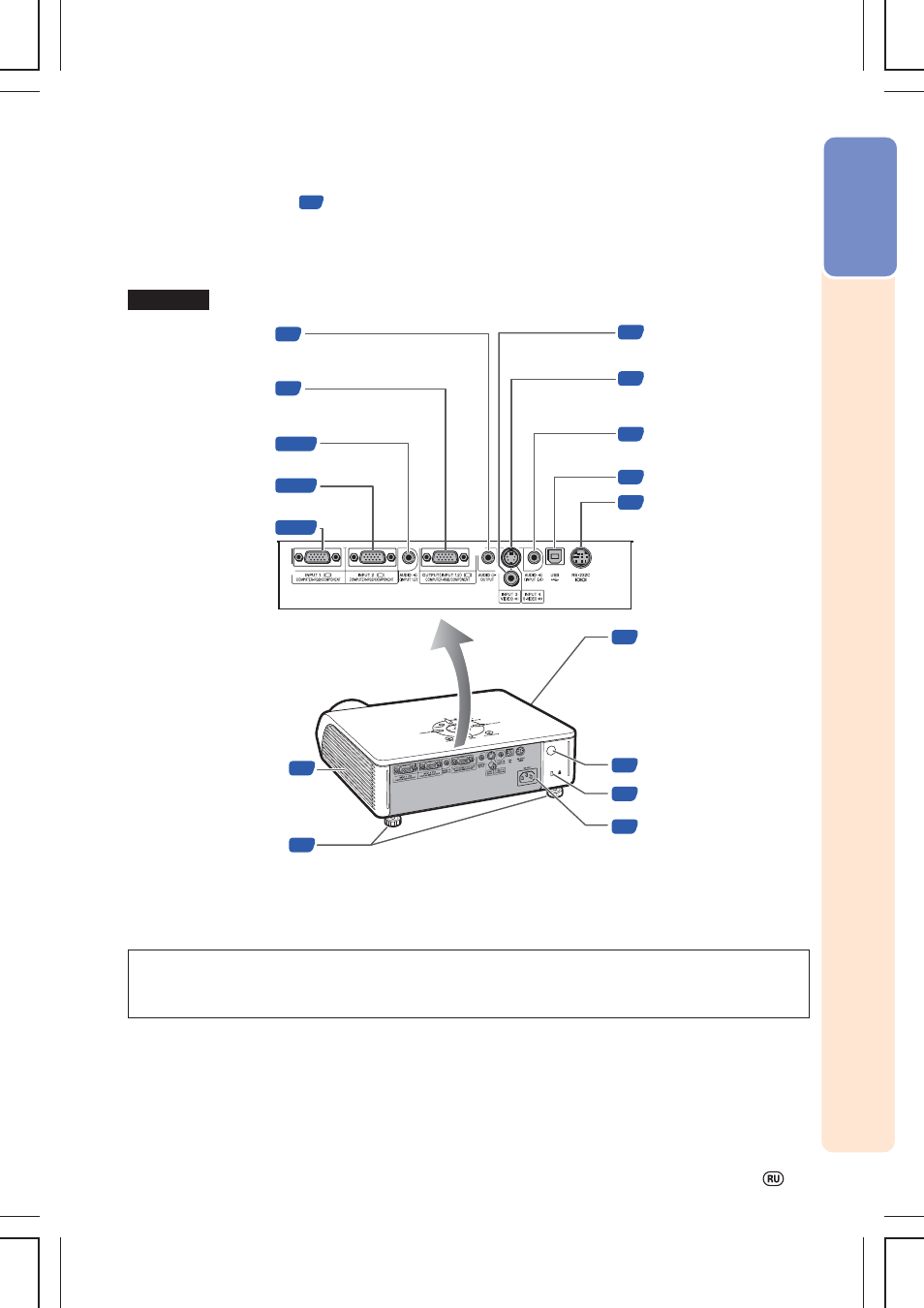

Проектор (вид сзади)
Разъемы
См. раздел «Разъемы INPUT (ВХОД) и подключаемое основное оборудование» на стр.
21
.
Использование защитной системы Kensington Lock
• У проектора имеется встроенный коннектор Kensington Security Standard для использования с системой
Kensington MicroSaver Security System. Ознакомьтесь с информацией, прилагаемой к системе, для
обеспечения безопасности проектора.
Разъем INPUT 1
Разъем для компьютерных RGB
и компонентных сигналов.
Задняя регулировочная
ножка
Всасывающее
вентиляционное
отверстие
Разъем INPUT 2
Разъем для компьютерных RGB
и компонентных сигналов.
Разъем AUDIO OUTPUT
(АУДИОВЫХОД)
Разъем аудиовыхода для
оборудования, подключенного
к гнезду AUDIO INPUT.
Разъем AUDIO INPUT 1, 2
(АУДИОВХОД 1,2)
Разъем аудиовхода для INPUT 1 и 2.
Разъем OUTPUT (INPUT 1, 2)
(ВЫХОД (ВХОД 1,2))
Для вывода компьютерных RGB и компонентных
сигналов, поступающих со входов INPUT 1 и 2.
Для подключения монитора.
Разъем INPUT 3 (ВХОД 3)
Разъем для подключения
видеооборудования.
Разъем INPUT 4 (ВХОД 4)
Разъем для подключения
видеооборудования с
разъемом S video.
Разъем AUDIO INPUT 3, 4
(АУДИОВХОД 3,4)
Аудиовход для входов INPUT 3 and 4.
Разъем USB
Разъем RS 232C
Разъем для управления
проектором с компьютера.
Датчик дистанционного
управления
Выводное
вентиляционное
отверстие
Скоростной режим
вентилятора может
изменяться во время
работы из за изменения
температуры внутри
аппарата.
Это не является
признаком неполадок.
Гнездо AC
Для подключения
входящего в комплект
поставки шнура питания.
Коннектор системы
Kensington Security
Standard
Разъем сети LAN
Разъем для управления
проектором с компьютера
через сеть.
30
61
23 25
23 25
23 25
28
28
26
26
26
23
27
15
61
29
13
Введение
