3

Разъем RS 232C: 9 контактный Mini DIN

No. конт. Сигнал

Наименование

I/O

Примечание

1

Не подключен

2

RD

Прием данных

Вход

Подключен к внутр. схеме

3

SD

Отправка данных

Выход

Подключен к внутр. схеме

4

Не подключен

5

SG

Сигнал земля

Подключен к внутр. схеме

6

Не подключен

7

RS

Подключен к контакту 8

8

CS

Подключен к контакту 7

9

Не подключен

Адаптер DIN D sub RS 232C: 9 контактная вилка D sub

No. конт. Сигнал

Наименование

I/O

Примечание

1

Не подключен

2

RD

Прием данных

Вход

Подключен к внутр. схеме

3

SD

Отправка данных

Выход

Подключен к внутр. схеме

4

Не подключен

5

SG

Сигнал земля

Подключен к внутр. схеме

6

Не подключен

7

RS

Подключен к внутр. схеме

8

CS

Подключен к внутр. схеме

9

Не подключен

Примечание

Контакт 8 (CS) и контакт 7 (RS) закорочены внутри проектора.

Рекомендуемое подключение кабеля RS 232C: 9 контактный разъем D sub

No. конт. Сигнал

No. конт.

Сигнал

1

CD

1

CD

2

RD

2

RD

3

SD

3

SD

4

ER

4

ER

5

SG

5

SG

6

DR

6

DR

7

RS

7

RS

8

CS

8

CS

9

CI

9

CI

Примечание

В зависимости от того, какое устройство используется для управления, может возникнуть

необходимость соединить контакт 4 и контакт 6 на управляющем устройстве (например, компьютере).

Разъем USB: 4 контактный B типа USB

Разъем LAN: 8 контактный RJ 45 модульный

No. конт.

Сигнал

Ниаменование

No. конт. Сигнал

No. конт. Сигнал

1

VCC

USB питание

1

TX+

5

2

USB-

USB данные

2

TX-

6

RX-

3

USB+

USB данные +

3

RX+

7

4

SG

Земля

4

8

8

9

6

5

1

2

4

3

7

1

6

11

5

15

10

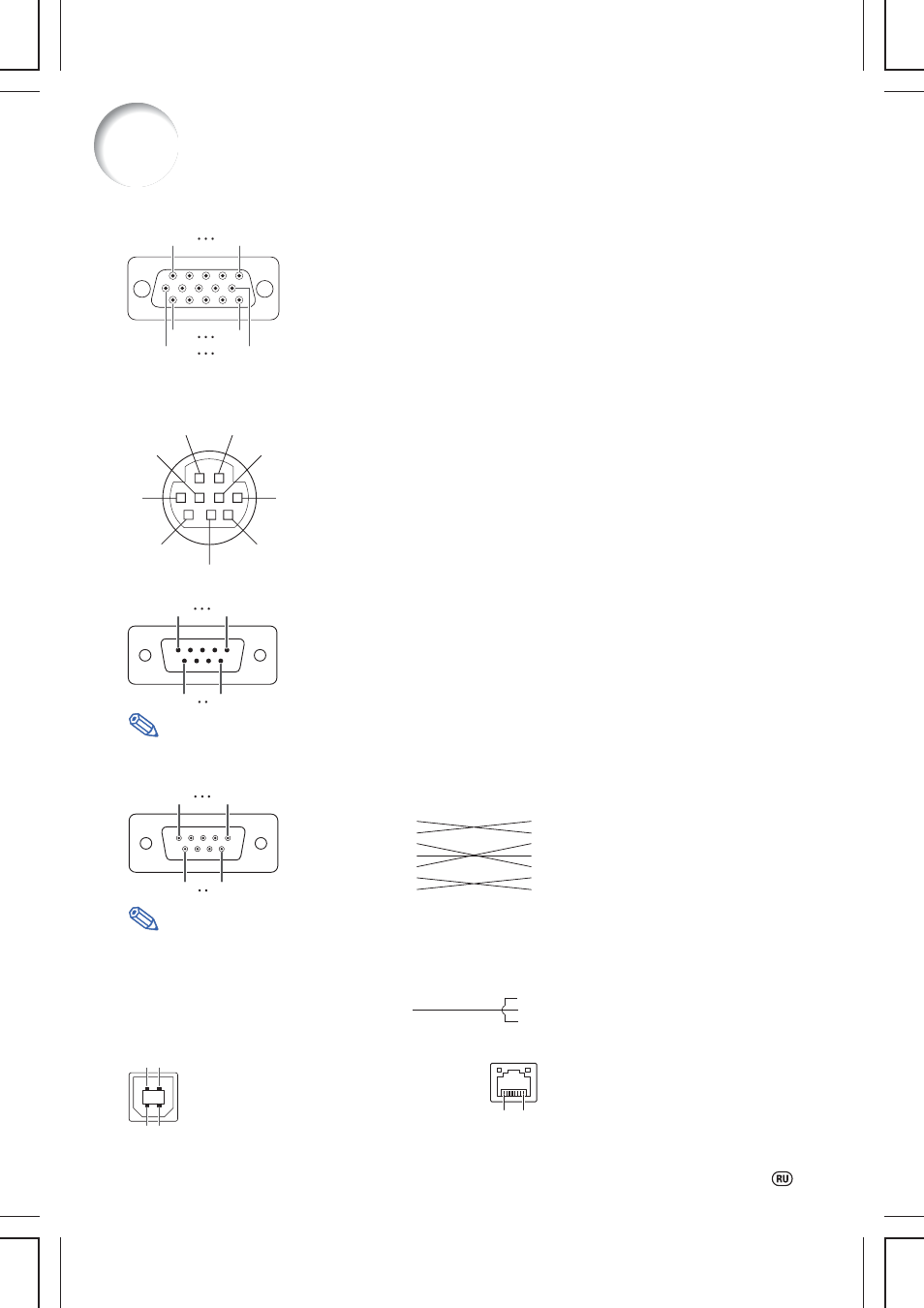

РАЗЪЕМ INPUT 1/INPUT 2 и OUTPUT RGB: 15 контактный Mini D sub

RGB Вход

1. Видеовход (красный)
2. Видеовход (зеленый/синхр. по зеленому)
3. Видеовход (синий)
4. Не подключен
5. Не подключен
6. Земля (красный)
7. Земля (зеленый/синхр. по зеленому)
8. Земля (синий)
9. Не подключен

10. Земля

11. Не подключен

12. Двунаправленные данные
13. Сигнал синхр. по горизонт.: TTL уровень
14. Сигнал синхр. по верт.: TTL уровень
15. Синхронизация данных

Компонентный вход

1. P

R

(C

R

)

2. Y
3. P

B

(C

B

)

4. Не подключен
5. Не подключен
6. Земля (P

R

)

7. Земля (Y)
8. Земля (P

B

)

9. Не подключен

10. Не подключен

11. Не подключен

12. Не подключен
13. Не подключен
14. Не подключен
15. Не подключен

1

5

6

9

5

1

9

6

1 2

4 3

8...1

Проектор

No. конт.

4
5
6

Компьютер

No. конт.

4
5
6

Назначение контактов на разъемах
