8.2 Қосылым сымы
• Құрылғы электр қосылымы сымымен
жабдықталған.
• Бүлінген қорек сымын арнайы сымға
(H05BB-F Tмакс. 90°C; немесе жоғары)
ауыстырыңыз. Жергілікті қызмет көрсету
орталығына хабарласыңыз.
8.3 Тұмшалағыш материалды
жапсыру үшін.
• Жұмыс бетінің кесілген жерлерін
тазалаңыз.
• Тұмшалағыш таспаны құрылғының астыңғы
жиегі мен шыны керамиканың сыртқы
жиегіне орап қойыңыз. Оны тартпаңыз.
Кесілген ұштарын бір жағының орта тұсына
келтіріп салыңыз. Белгілі ұзындықты
(бірнеше мм қосыңыз) таңдап алғаннан
кейін, ұштарын біріктіріңіз.

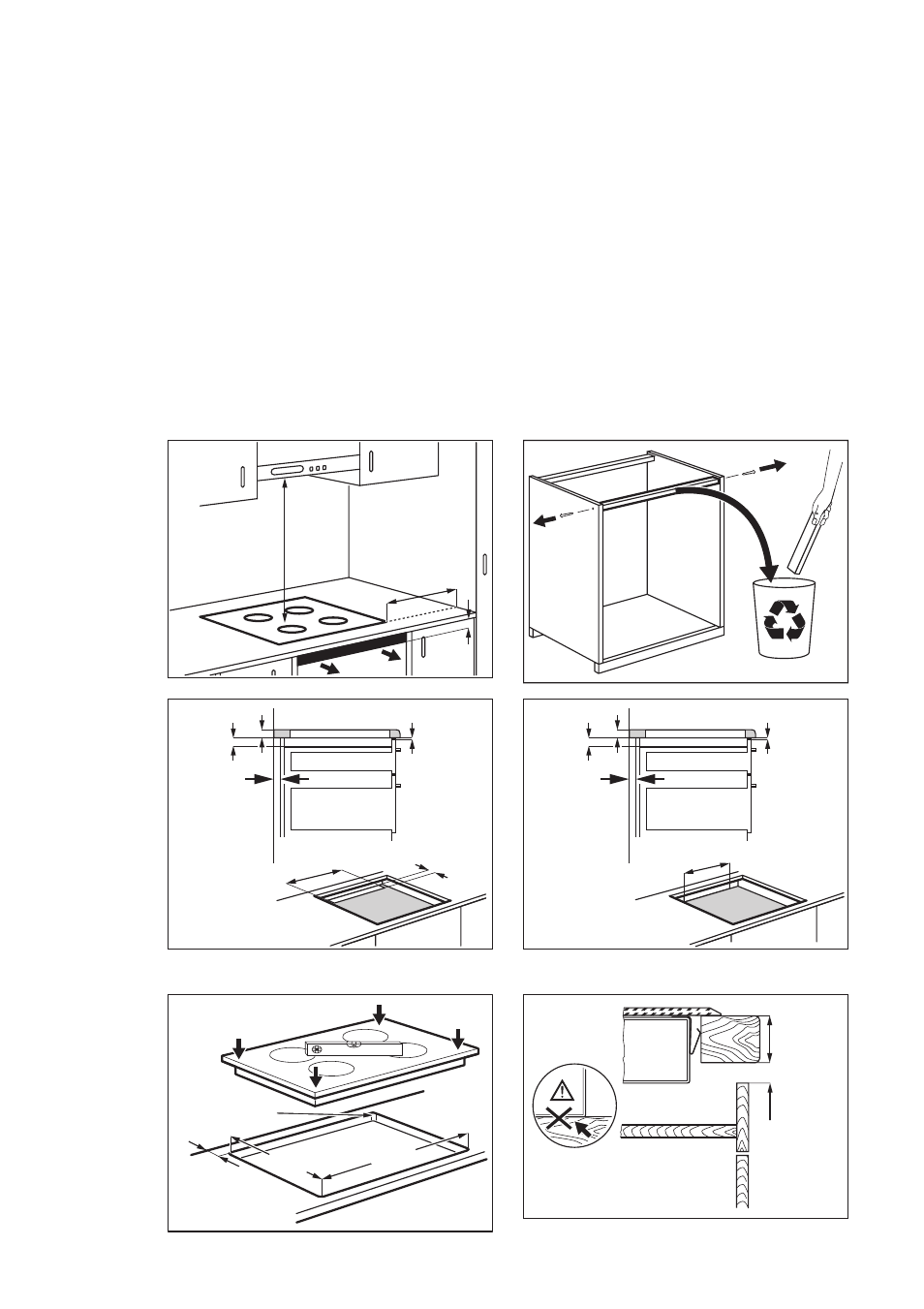

8.4 Құрастыру
min.
50mm
min.
500mm
min.
2mm
< 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min
30 mm
min. 500 mm
> 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min. 500 mm
min.
55mm
R 5 mm
380
+1
mm880
+1
mm
min.
12 mm
min.
2 mm
