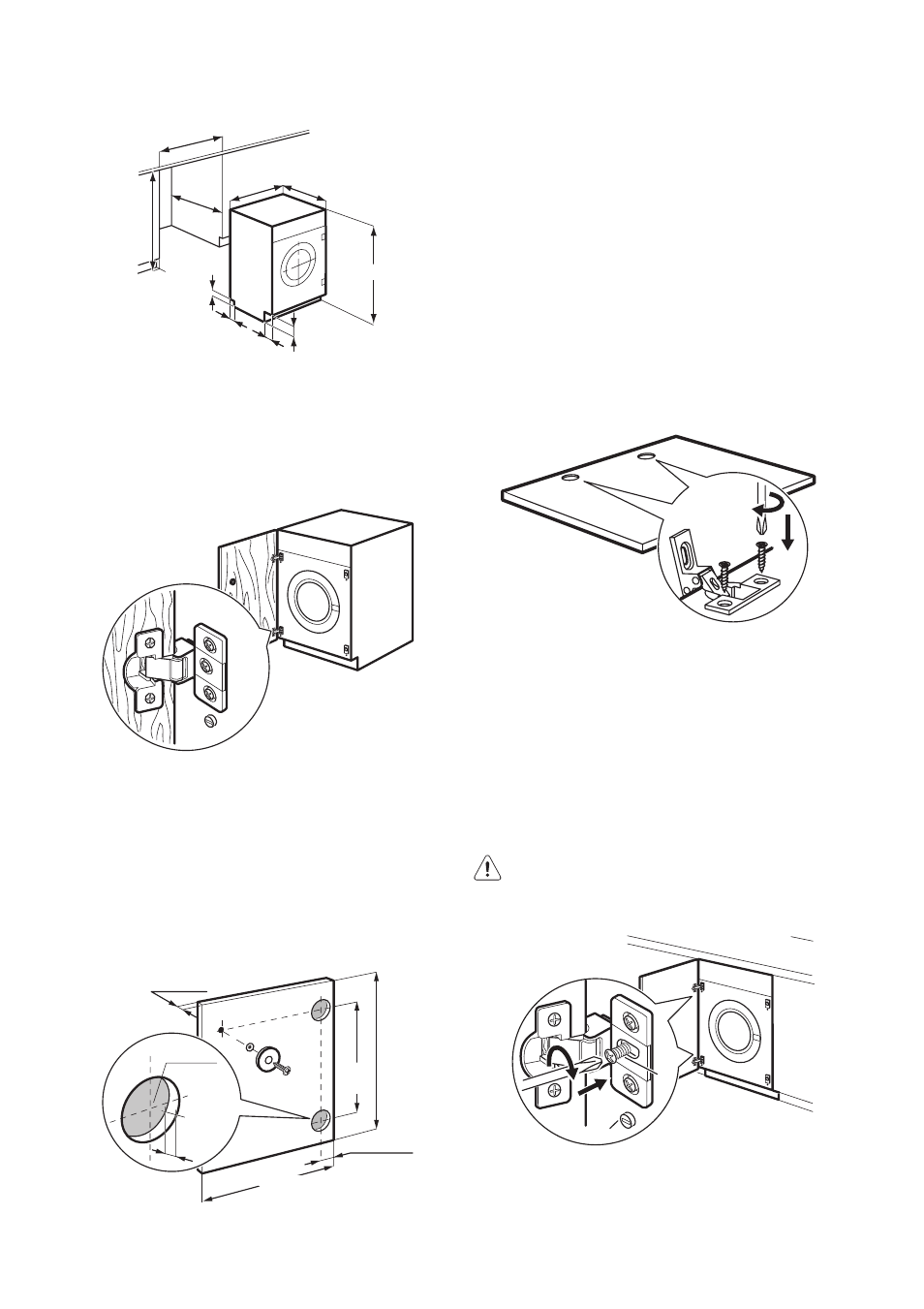

Рис. 1

600 mm

555 mm

596 mm

170 mm

75 mm

100 mm

60 mm

min.

820 mm

min.

560 mm

818 mm

Подготовка и установка дверцы

Конфигурация, в которой поставляется

прибор, предусматривает открывание

дверцы справа налево (Рис. 2).

Рис. 2

a) Дверца

Дверца должна иметь следующие раз-

меры:

- ширина 595-598 мм

- толщина 16-22 мм

Высота X зависит от высоты цоколя

прилегающей мебели (Рис. 3).

Рис. 3

Ø 35 mm

14 mm

16-22 mm

22±1,5 mm

416

mm

X

595-598 mm

b) Петли

Для установки петель необходимо вы-

сверлить два отверстия диаметром 35

мм и глубиной 12,5-14 мм – в зависимо-

сти от глубины дверной фурнитуры - на

внутренней стороне дверцы. Расстоя-

ние между центрами отверстий должно

составлять 416 мм.

Расстояние от верхней кромки дверцы

до центра отверстия зависит от разме-

ров прилегающей мебели.

Петли прикрепляются к дверце с по-

мощью шурупов из комплекта поставки

1 и 2 (Рис. 4).

Рис. 4

1

2

c) Установка дверцы

Прикрепите петли к прибору винтами

M5x15. Петли можно регулировать для

компенсации возможной неравномерно-

сти толщины дверцы.

Для точного выравнивания дверцы не-

обходимо ослабить винт, отрегулиро-

вать дверцу, а затем снова затянуть

винт A (Рис. 5).

ВНИМАНИЕ! Не удаляйте винт B

(Рис. 5).

Рис. 5

B

A

d) Ответная часть магнита

В приборе предусмотрена фиксация

дверцы с помощью магнита.
