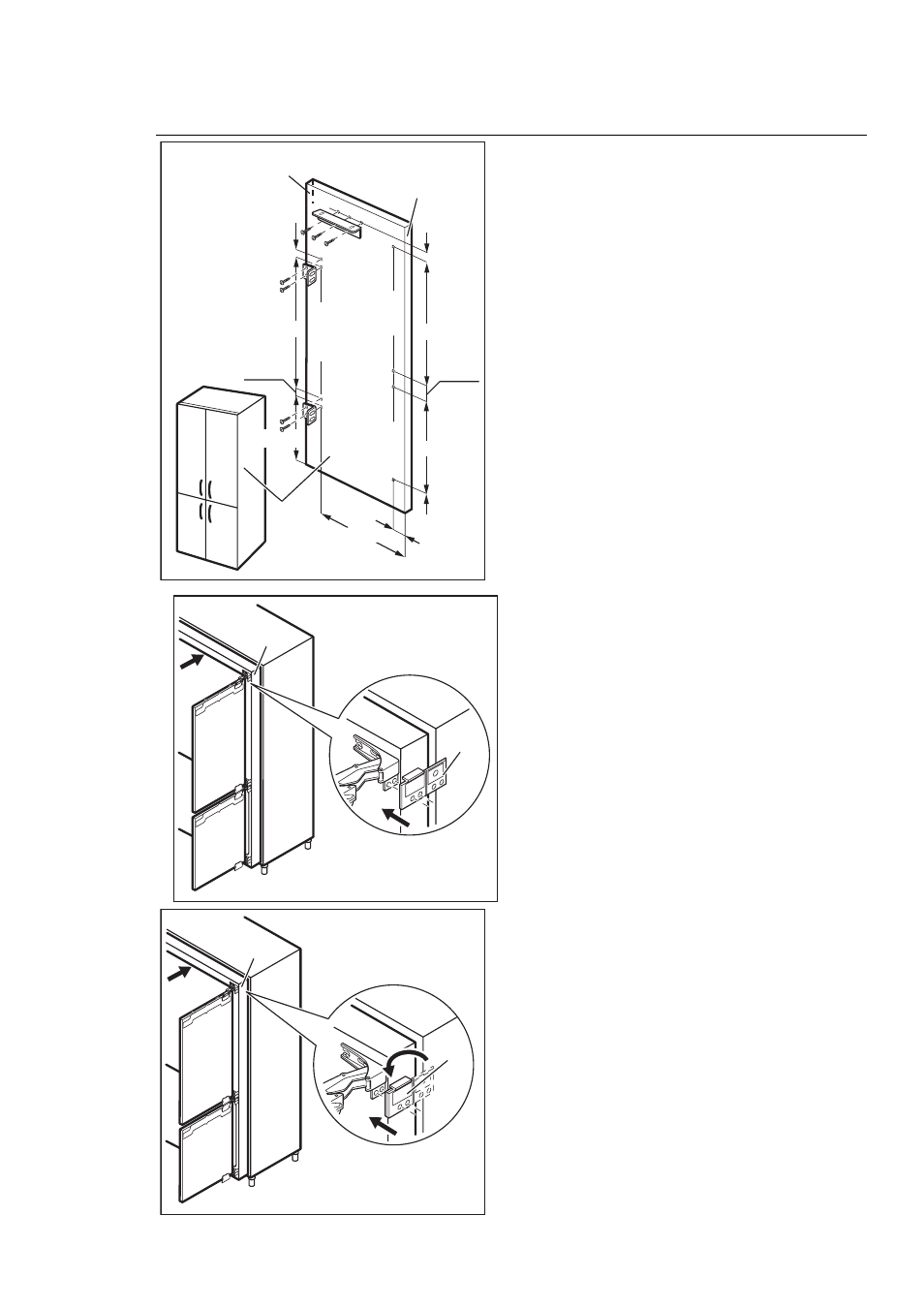

7.4 Montowanie bocznych paneli
820 mm
1015 mm
539 mm
541 mm
30 mm
64 mm
280 mm
15 mm
17.5 mm
B
A
260* mm
15 mm
C
Zamontować wsporniki na panelach, tak jak to
pokazano na schemacie. Wymiar 260* mm od‐
nosi się do montażu cokołu o wysokości 100
mm poniżej panelu urządzenia. Jeśli cokół ma
inną wysokość, należy odpowiednio zwiększyć
ten wymiar.
1.
Tylna krawędź
2.
Przednia krawędź
3.
Prawy panel
D
D
1
2
D
D
2
3
1
Przed zainstalowaniem urządzenia w obudo‐
wie, należy zamontować elementy dystansowe
w zawiasach. Patrz rysunek.
