Узлы и детали машины и их функции
11
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Узлы и детали машины и их функции
Ниже приведены наименования различных узлов и деталей швейной машины и описаны их
функции. Перед началом эксплуатации машины внимательно прочтите эти описания.

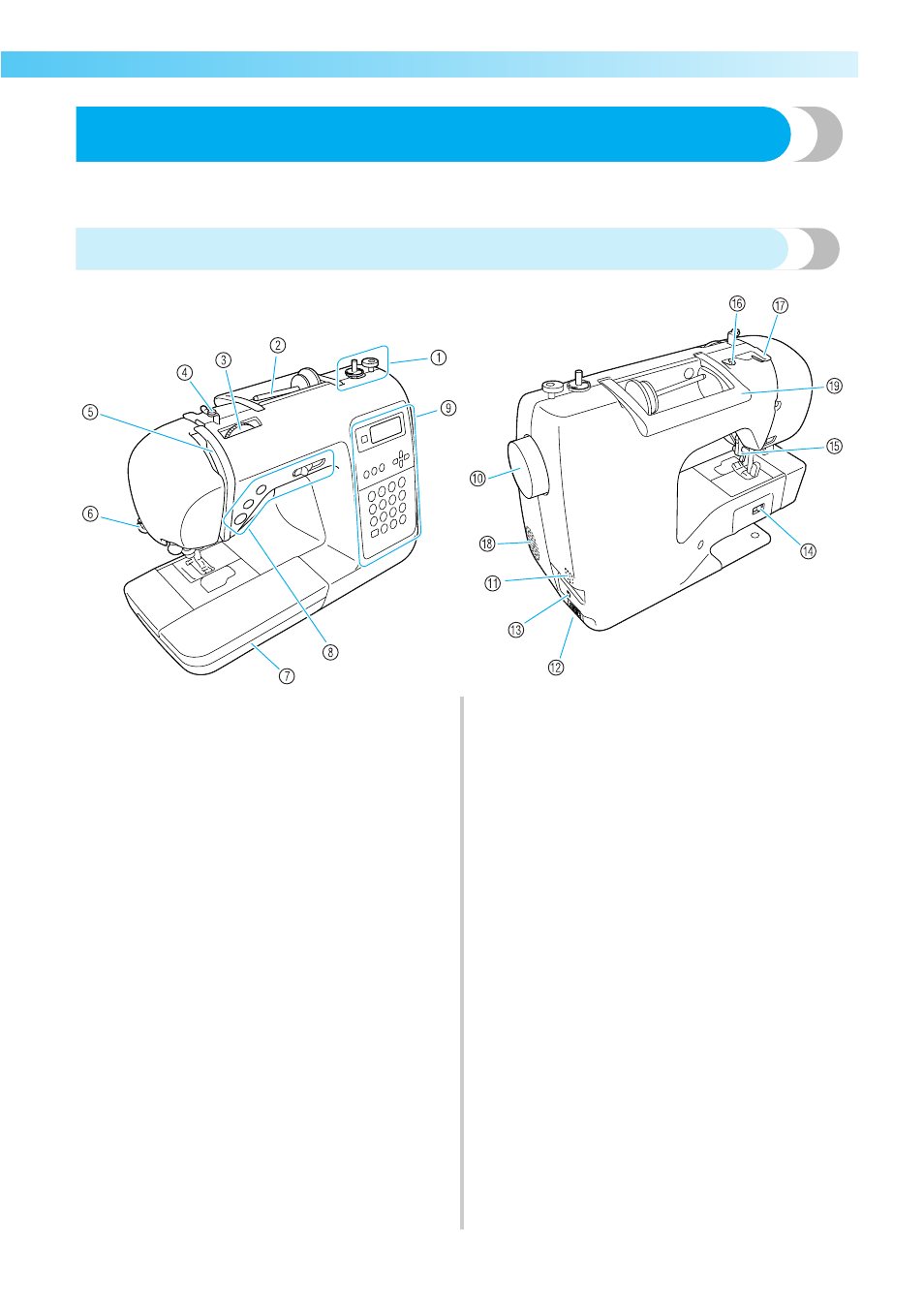

Швейная машина
a
Устройство намотки шпульки (с. 22)
Служит для намотки нити на шпульку.
b
Стержень для катушки (с. 22, 28)
Этот стержень предназначен для установки катушки
с нитью.
c
Регулятор натяжения нити (с. 57)
Служит для изменения натяжения верхней нити.
d
Нитенаправитель для намотки шпульки и натяжной
диск (с. 22)
При намотке нити на шпульку проведите нить под
этим нитенаправителем и вокруг натяжного диска.
e
Рычаг нитепритягивателя (с. 30)
Заведите нить в прорезь рычага нитепритягивателя в
направлении справа налево.
f
Устройство для обрезки нити (с. 56)
Для обрезки пропустите нить через это устройство.
g
Плоская платформа (с. 46)
Отделение плоской платформы предназначено для
хранения прижимных лапок и шпулек. Снимайте
плоскую платформу при обработке трубчатых
деталей (таких как манжеты).
h
Кнопки управления (с. 12)
Эти кнопки и регулятор используются для
включения швейной машины и опускания и
поднимания иглы.
i
Панель управления (с. 13)
Используется для выбора строчек и различных
параметров строчек.
j
Маховик
При вращении маховика на себя выполняется один
стежок или поднимается/опускается игла.
k
Выключатель питания (с. 17)
Используется для включения и выключения
швейной машины.
l
Гнездо подключения кабеля питания (с. 17)
Вставьте в это гнездо разъем кабеля питания.
m
Гнездо подключения педали (с. 52)
Вставьте в это гнездо разъем кабеля педали.
n
Переключатель положения гребенок транспортера
(с. 85)
Используется для опускания гребенок транспортера.
o
Рычаг прижимной лапки (с. 28)
При поднимании и опускании этого рычага
прижимная лапка соответственно поднимается или
опускается.
p
Нитенаправитель (с. 24)
При намотке нити на шпульку и заправке нити
проведите нить под этим нитенаправителем.
q
Крышка нитенаправителя (с. 24)
При намотке нити на шпульку и заправке нити
проведите нить под этим нитенаправителем.
r
Вентиляционное отверстие
Обеспечивает циркуляцию воздуха для охлаждения
двигателя.
s
Ручка
Служит для переноски швейной машины.
