RUS-14

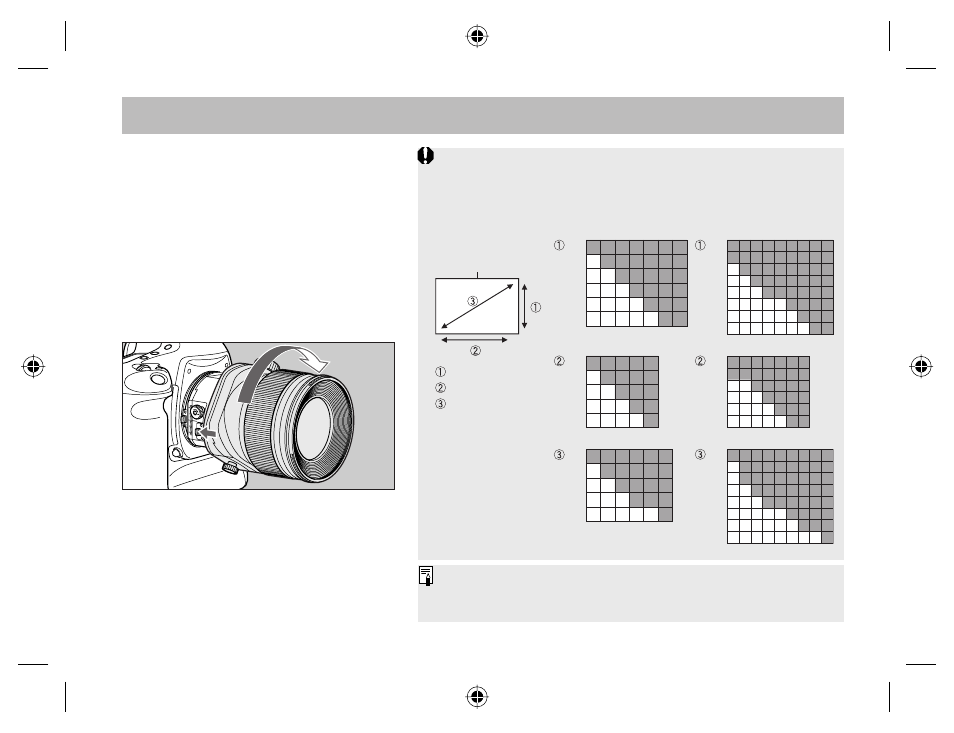

Переключение направления срабатывания Наклонения и Смещения (фиксация поворота TS)
В случае применения наклона и смещения в паралельном
направлении, виньетка может вызываться в участках,
отмеченных серым цветом на следующей схеме.
С помощью функции поворота TS
можно переключить соотношение
направления срабатывании
наклонения и смещения с прямого
угла на параллель.
Нажимают кнопку блокировки
поворота TS в направлении
посадки в случае фотокамеры с
подключенным объективом, затем
поворачиваюткомпонент наклона.
●
Клики происходят в положении 45°и
фиксируется в любом из положений
прямого угла и параллели.
Во избежание смещения от заданного положения во время
съемки, рекомендуется осуществлять съемку с фиксацией
поворота TS или съемку через каждое положение клика.
Величина наклона (Гралус(ы))
TS-E17мм f/4L
TS-E24мм f/3,5L II
8.5
8
7
6
5
4
3
2
4 5 6 7 8 9 10
11
12
8.5
8
7
6
5
4
3
2
4 5 6 7 8 9 10
11
12
8.5
8
7
6
5
4
6 7 8 9 10
11
12
6.5
6
5
4
3
2
6 7 8 9 10 11
12
6.5
6
5
4
3
7 8 9 10 11 12
6.5
6
5
4
3
8 9 10
11 12
Величина смещения (мм)
Снимаемая плоскость
Направления наклона
и смещения
Вертикаль
Горизонталь
Диагональ
