Подключение внешнего монитора
120
Подключение внешнего монитора
При подключении видеокамеры к внешнему монитору для съемки или воспроизведения используйте
разъем видеокамеры, соответствующий требуемому разъему внешнего монитора. Затем выберите
конфигурацию выходного видеосигнала (A 119).

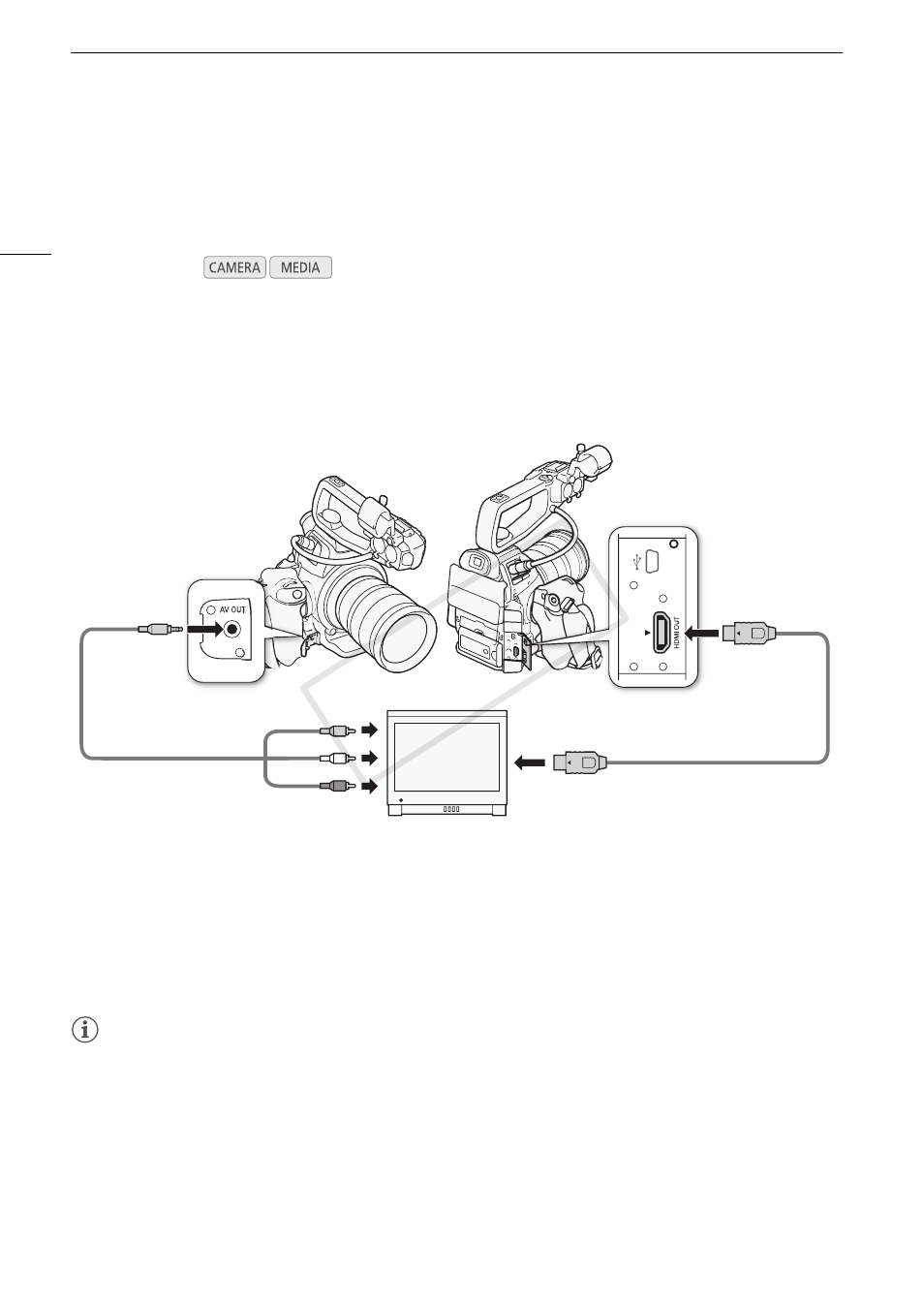

Схема подключения
Рекомендуется использовать питание видеокамеры от электрической розетки с помощью компактного
блока питания.
С помощью разъема HDMI OUT
Разъем HDMI TM OUT обеспечивает цифровое подключение, и на него выводятся как видеосигнал, так и
звуковой сигнал. Выходной сигнал автоматически переключается в режим HD или SD в зависимости от
возможностей внешнего монитора. Аудиосигнал выводится как сигнал 2-канальной линейной ИКМ
(16 бит, 48 кГц).
ПРИМЕЧАНИЯ
• При необходимости можно наложить экранную индикацию на видеоизображение, отображаемое на
внешнем мониторе (A 122).
• Можно выбрать способ вывода сигнала SD (A 121).
• Разъем HDMI OUT на видеокамере предназначен только для вывода сигналов. Не подсоединяйте к
этому разъему выходной разъем HDMI внешнего устройства, так как при этом можно повредить
видеокамеру.
• Когда к разъему HDMI OUT подключен внешний монитор, видеосигнал на разъеме AV OUT
отсутствует.
• При подключении видеокамеры к мониторам DVI правильная работа не гарантируется.
Режимы работы:
HDMI IN
VIDEO IN/
AUDIO IN
STV-250N
Стереофонический
видеокабель
(приобретается
дополнительно) HDMI-кабель
(имеется в
продаже)
Разъем
HDMI OUT Разъем
AV OUT
