НАЗВАНИЯ ЧАСТЕЙ МАШИНЫ И ИХ ФУНКЦИИ
B-9

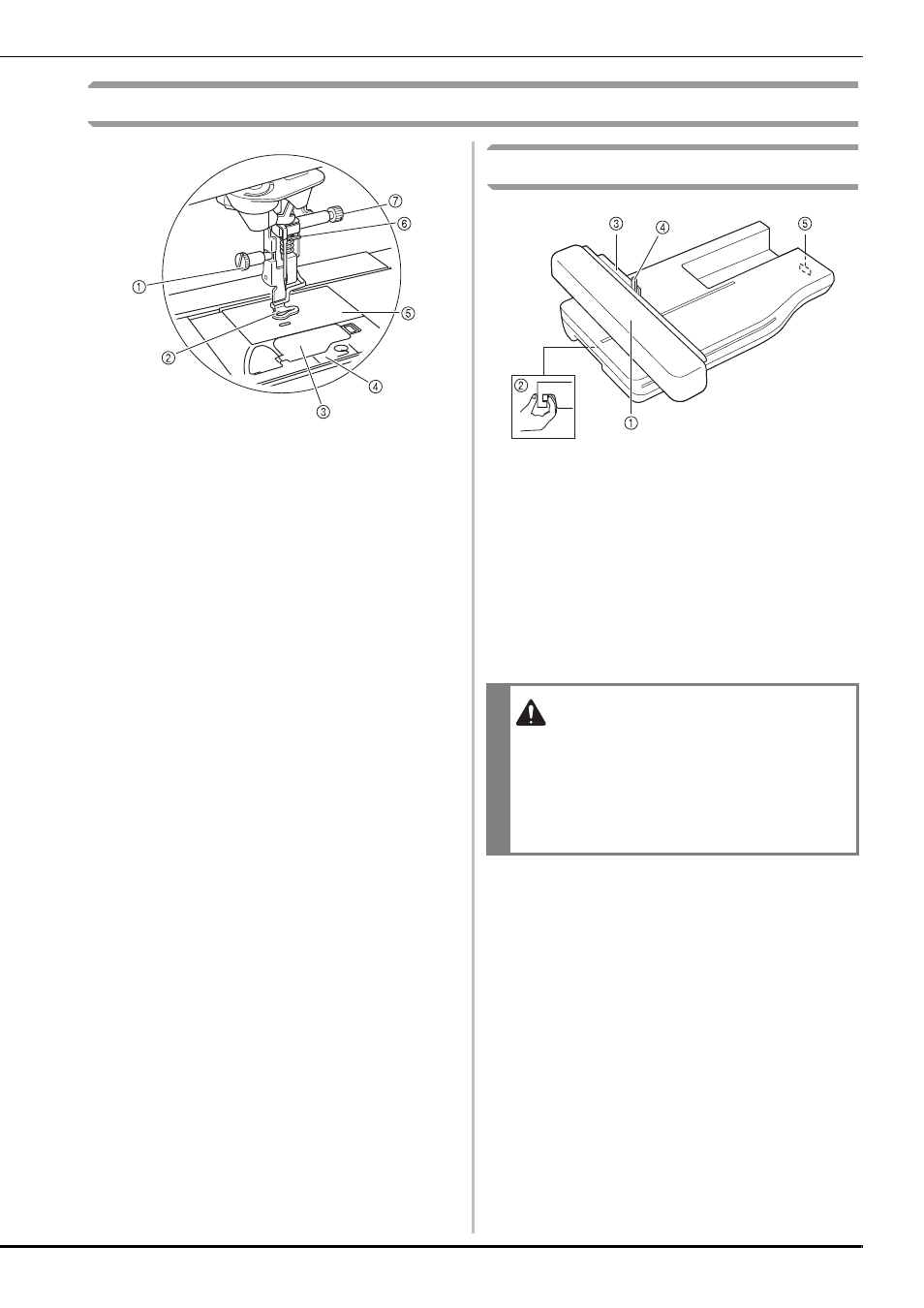

Область иглы и прижимной лапки
a
Винт лапки для вышивания
Винт лапки для вышивания предназначен для фиксации
лапки для вышивания. (Стр. B-42)
b
Лапка для вышивания
Лапка для вышивания помогает контролировать гибкость
материала для получения равномерной строчки. Для
большинства видов работ можно использовать лапку для
вышивания “W+” со светодиодным указателем или лапку
для вышивания “W”. (Стр. B-42)
c
Крышка челночного устройства
Для установки шпульки необходимо открыть крышку
челночного устройства. (Стр. B-36)
d
Крышка игольной пластины
Снимите крышку игольной пластины для очистки челнока.
(Стр. E-22)
e
Игольная пластина
f
Нитенаправитель игловодителя
Пропустите верхнюю нить через нитенаправитель
игловодителя. (Стр. B-38)
g
Винт иглодержателя
Винт иглодержателя используется для фиксации иглы в
иглодержателе. (Стр. B-45)
Вышивальный модуль
a
Каретка
Каретка автоматически перемещает пяльцы при
вышивании. (Стр. B-47)
b
Кнопка разблокировки (расположена под
вышивальным модулем)
Нажимайте кнопку разблокировки для снятия
вышивального модуля. (Стр. B-47)
c
Держатель пялец
Для фиксации пялец вставьте их в держатель пялец.
(Стр. E-17)
d
Рычаг фиксации пялец
Нажмите вниз рычажок фиксации пялец для их фиксации.
(Стр. E-17)
e
Разъем вышивального модуля
При установке вышивального модуля вставьте разъем
вышивального модуля в соединительный порт. (Стр. B-47)
ОСТОРОЖНО!
• Перед подключением или отключением
вышивального модуля выключите
выключатель питания машины.
• После установки пялец в держатель
убедитесь, что рычажок фиксации пялец
правильно опущен.
