Ввод в эксплуатацию
BU 0540 RU-1013
37
РЕКОМЕНДАЦИЯ: Чтобы обеспечить нормальную работу приводного механизма,
необходимо как можно точнее указать данные двигателя. Эти данные
приведены на паспортной табличке двигателя. В частности,
рекомендуется автоматическое измерять сопротивление обмотки
статора (параметр P220).
Для автоматического определения сопротивления необходимо задать
P220 = 1 и подтвердить действие нажатием на клавишу ENTER.
Значение, полученное для сопротивления фазы (в зависимости от
P207), будет сохранено в P208.
Pos : 92 /Anl eitungen/ 4. Inbetriebnahme [ BU 0500]/ 4. 2 Mini mal konfig urati on der St eueransc hlüsse @ 0\ mod_1327569977746_3166. doc x @ 7233 @ 255 @ 1
4.2
Минимальная конфигурация разъемов управления
Преобразователи частоты, поставляемые с завода, могут управляться через цифровые или
аналоговые входы. Настройка в этом случае не требуется.

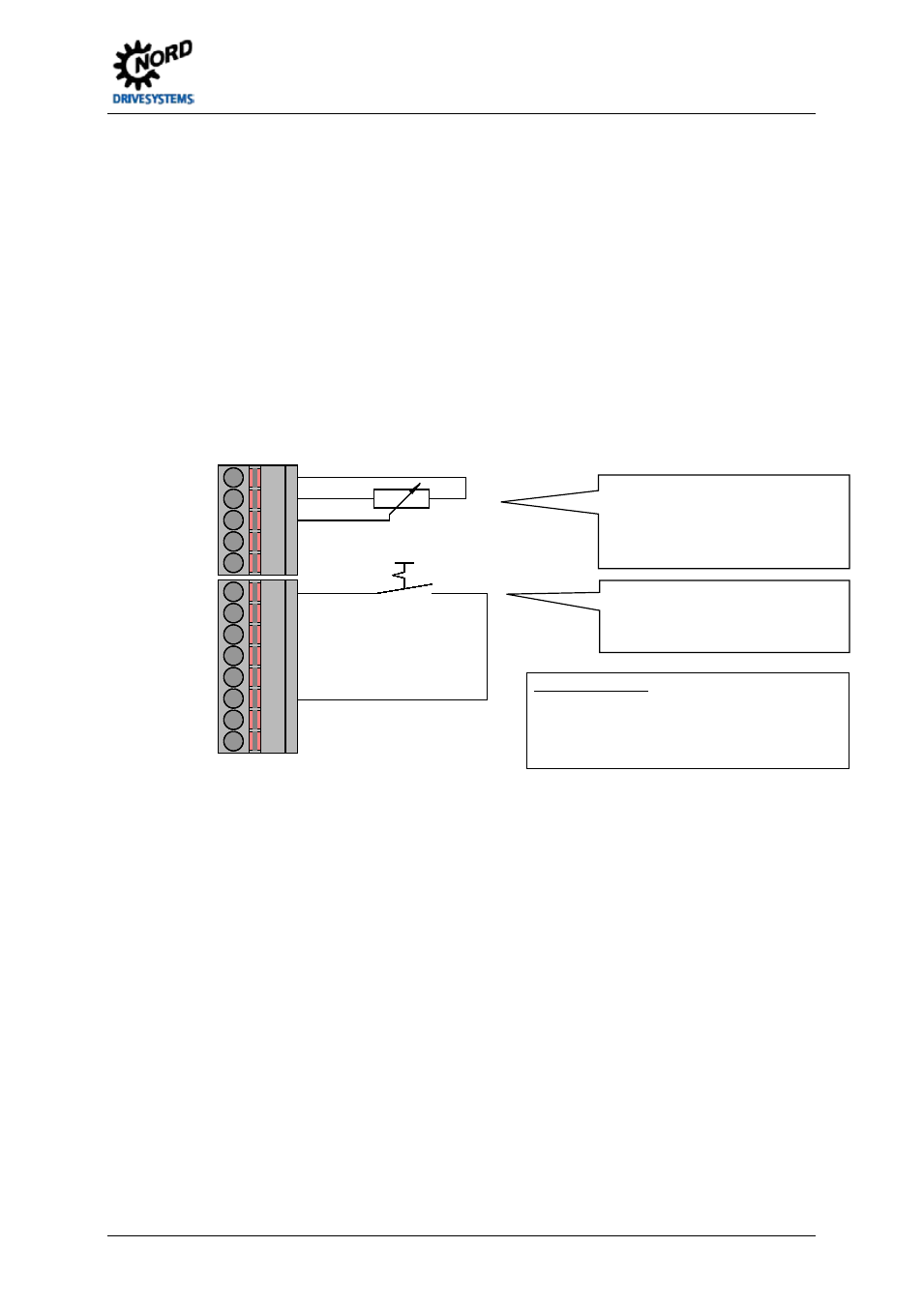

Минимальная конфигурация
Базовые параметры
Если фактическое значение параметра неизвестно, рекомендуется восстановить заводские
настройки à P523 = 1. В таком состоянии преобразователь частоты готов к эксплуатации в
стандартных условиях. При необходимости можно использовать вспомогательные модули
SimpleBox SK CSX-
0 или ControlBox SK TU3-CTR для изменения следующих параметров.
Потенциометр, 10 кОм
(функция P400 = 1)
(мин./макс. диапазон
P104/105)
Переключатель, ВКЛ/ВЫКЛ
(функция P420 = 1)
*
Устройства SK5x5E:
Маркировка клеммы 44 (вместо 42)
ТР 1 - 4: 18 В … 30 В (в зависимости от входного
напряжения VI)
ТР 5 - 7: VO = 24 В ± 25%
R = 10k
AIN 1
GND/0V
VO 10V
DIN 1
VO 15V
11
12
14
16
17
21
22
23
24
25
42
40
41
