Инструкция по эксплуатации KROHNE OPTIMASS with MFC 05x RU

Страница 27

Advertising
background image

27

< 24

В DC

0

В DC

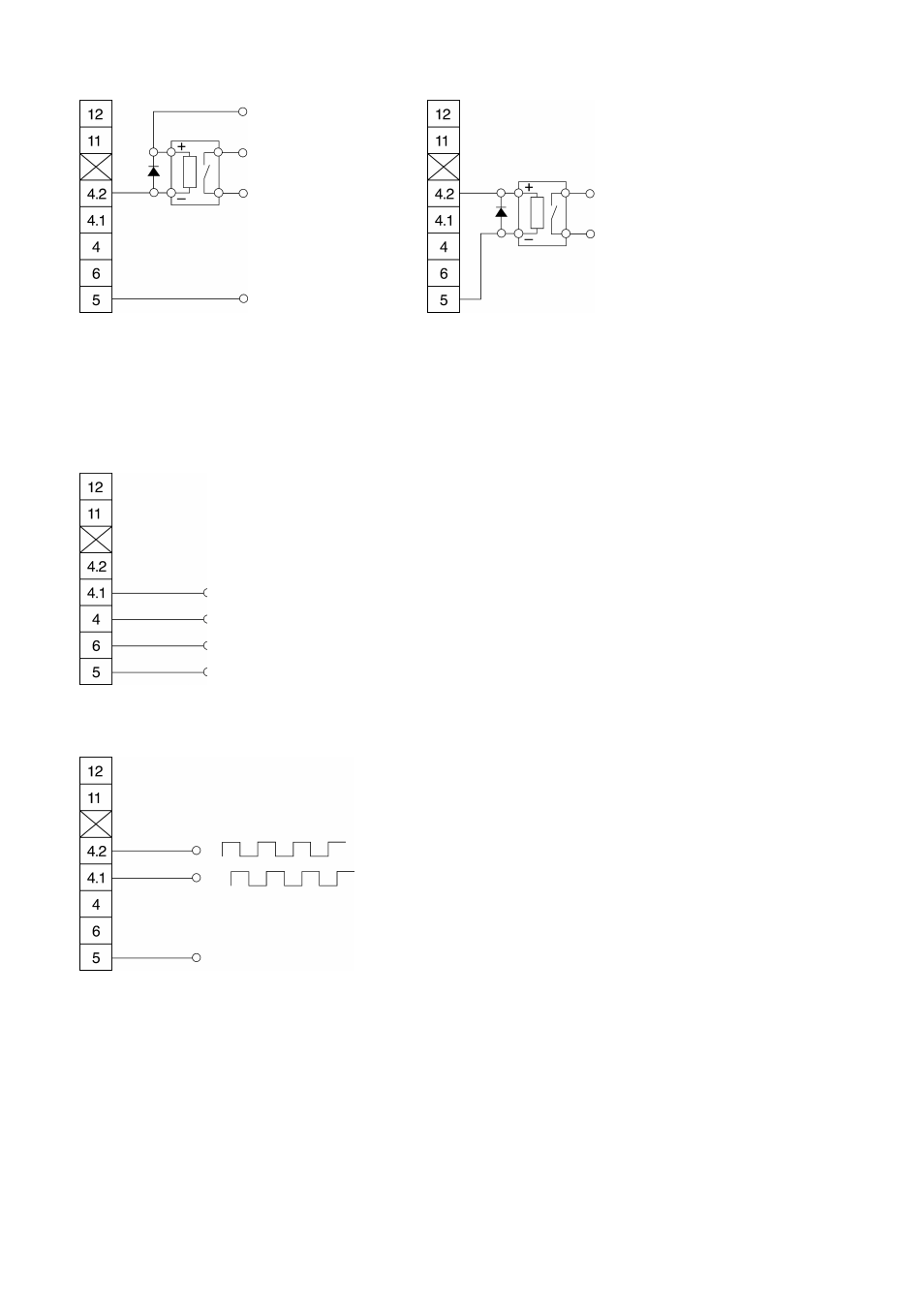

Рис. 13: Подключение реле к выходу
состояния с запиткой от внешнего источника
питания.
Реле на 24 В, DC < 20 mA

Рис. 14:

Подключение реле к выходу состояния с

запиткой от внутреннего источника питания (от
клеммы сигнала состояния).
Реле на 24 В, DC < 20 mA

Опция 2

}

}

MODBUS

4-20

мА

Опция 3 - возможные варианты подключения выходных сигналов

Двухфазный частотный выход

Реле

Выход
ETC

Выход
ETC

Общий 0 В

Фаза сигнала B сдвинута на
90°

относительно сигнала A

A

B
