Инструкция по установке и эксплуатации DK 37/M8

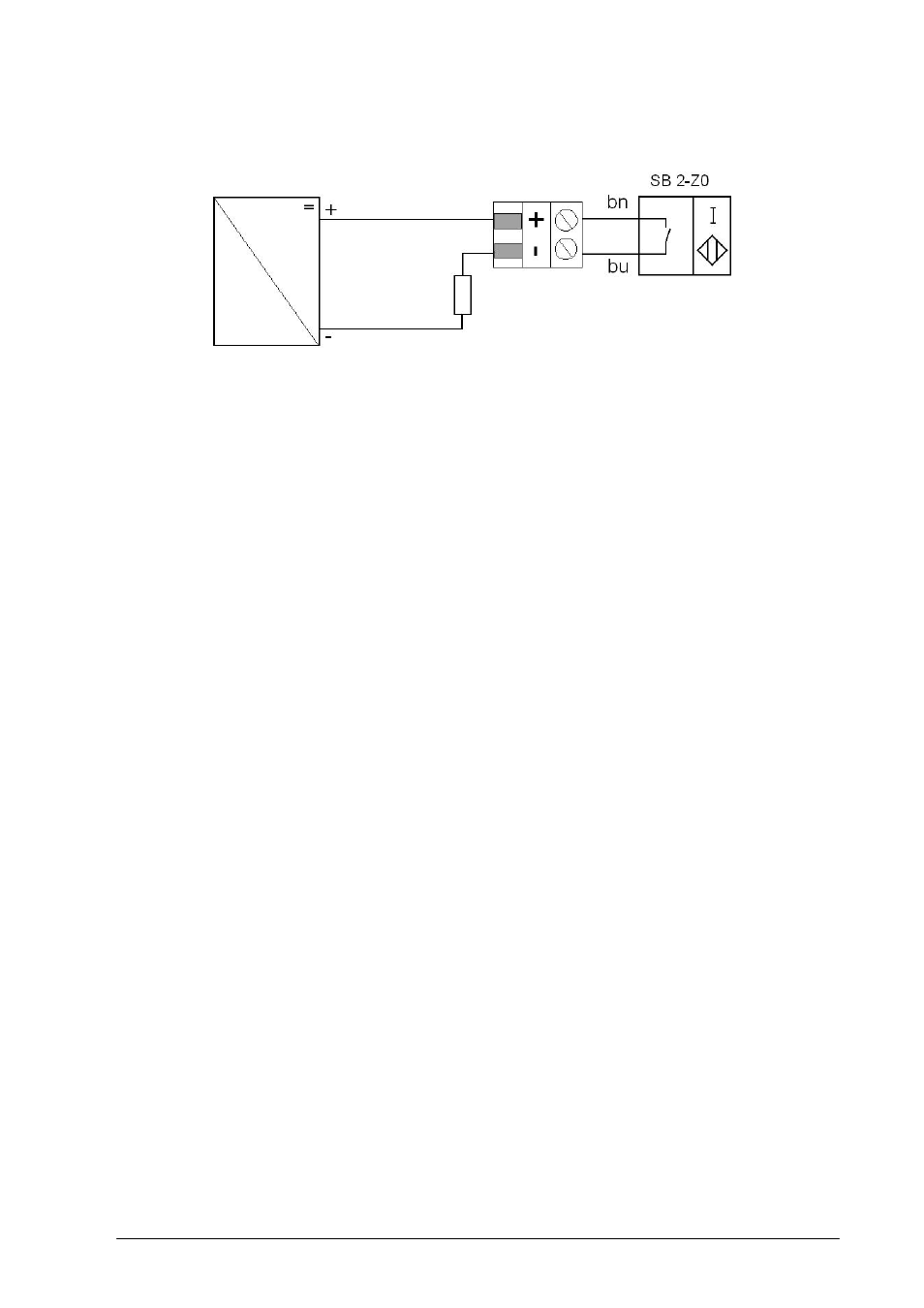

Соединение 2-провод NO contact (Нет контакта)
Концевым выключателям SB 2-Z0 необходим внешний источник питания от 5 до 30 В ПТ. Их
можно подключить непосредственно к системи контроля PLC. DK37M/K. Концевое соединение ≤
1,5 а
Ub
R
Load
8.2
Установка концевых выключателей
Выключатели устанавливаются вдоль шкалы при помощи скользящей муфты.
8.3
Технические характеристики концевых выключателей
SC 2-N0
SJ 2-SN *
SB 2-Z0
Функция выключающего элемента NAMUR
NC
контакт NAMUR
NC
контакт
PNP NO contact
(Нет контакта)
Номинальное напряжение U0
8 V
8V
5 to 30 V
Потребляемая мощность:
Крылышко выключателя не обраружено (3 mA
(3 mA *
-
Крылышко выключателя обнаружено
(1 mA
(1 mA *
-
Непрерывный ток
-
-
max. 50 mA
Спад напряжения -
- (4.9
V
*
инверсный
SJ
2-S1N
Изолирующий усилитель-выключатель, например, Pepperl + Fuchs серии KF .. -SR2 ..., необходим
для работы концевого выключателя SC 2-N0.
Защитные концевые выключатели SJ 2-SN и SJ 2-S1N подключаются в соответствии с EN 60079-
14 / IEC 60079-14 к защитному изолирующему усилителю, например, Pepperl & Fuchs K… –SH- ...
