5.13 Режим F/R, измерение прямого/обратного расхода
• Электрические соединения выходов - см раздел 2.7.
• Определите направление прямого (нормального) потока, см. Fct. 3.2, подфункцию
«FLOW.DIR: установите направление прямого потока с учетом режима F/R.
«+» обозначает то же направление, которое показано стрелкой на датчике,
«-» обозначает противоположное направление.
• Установите статус-выход на «SIGN I» или «SIGN P», см Fct. 1.6 или 1.7«STATUS B1 или B2».
Динамика выходов с «SIGN I» или «SIGN P» - см. раздел 5.8
• Токовый и/или импульсный выходы должны быть установлены на «2 DIR.», cм. Fct. 1.5 и 1.6,
подфункцию «FUNCT. I» и «FUNCT. B1».

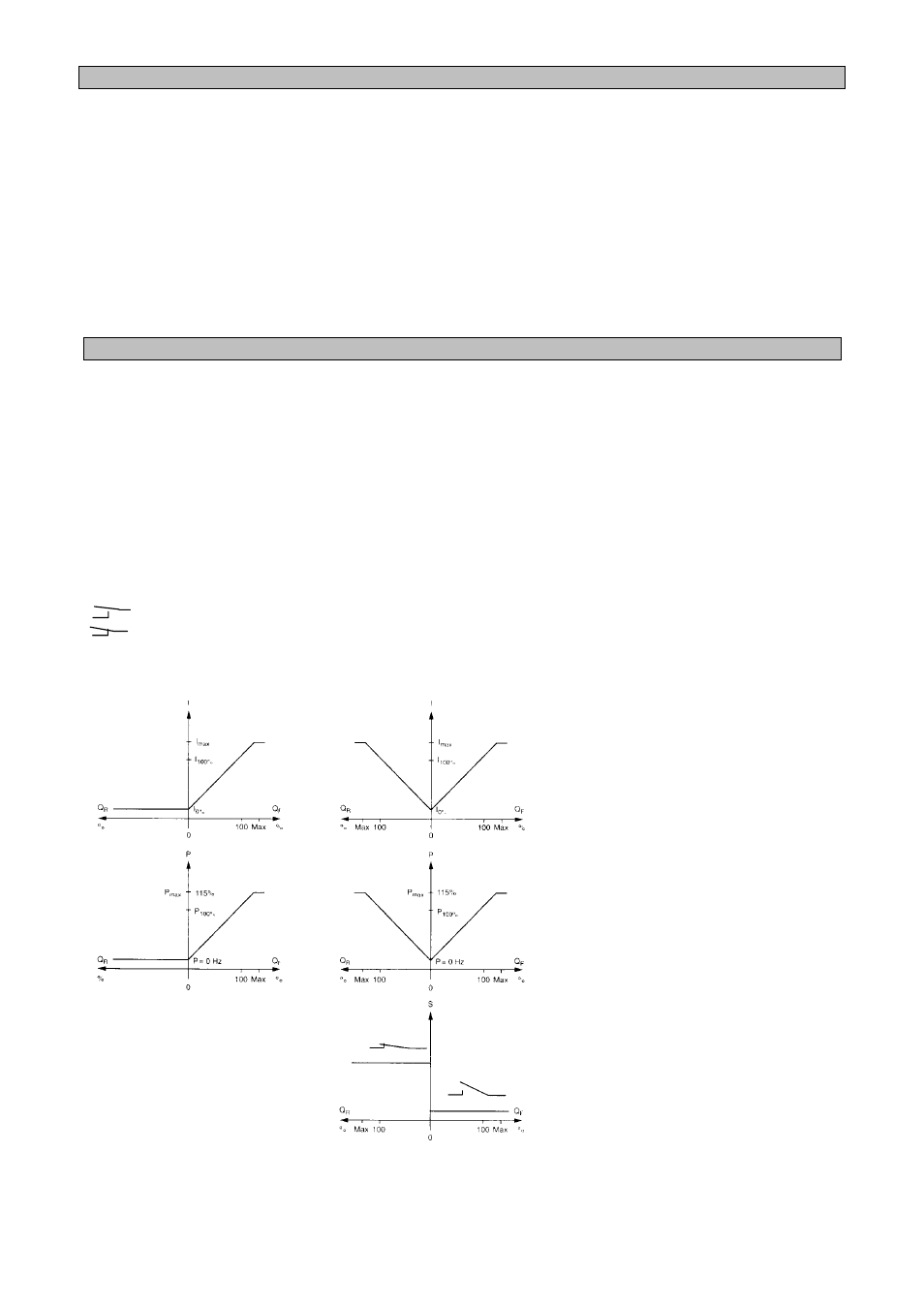

5.14 Характеристики выходов
I
Токовый выход
I
0%
0 или 4 mA
I
100%
20mA
Р
Импульсный выход
P
100%
Импульсный выход на верхнем пределе диапазона Q
100%
,
Q
F
одно направление потока, прямой поток в режиме F/R
Q
R
Обратный поток в режиме F/R
Q
100%
Верхний предел диапазона
S
Статус-выход В1 или В2
выключатель открыт
выключатель закрыт
одно направление потока
два направления потока, режим F/R
