1.2 Подключение питания
ОБРАТИТЕ ВНИМАНИЕ!
- Измеренные значения: Корпуса расходомеров, которые защищают электронику от
пыли и влаги, необходимо всегда держать плотно закрытыми. Участки с воздухом и с
замедленным ходом измерены согласно VDE 0110 или соответственно IEC 664 для
степени загрязнения 2. Предохранительные цепи предназначены для категории
перенапряжения III и цепи выходов для категории перенапряжения II.
- Свободное переключение: Расходомеры (преобразователи) приспособлены свободно
переключаться на другое напряжение со специальными приспособлениями.
1. АС – версия
2. АС – версия
230/240В АС (220 – 260В АС) 200В АС (170 – 220В АС)
переключается на
переключается на
115/120В АС (100 – 130В АС) 100В АС (85 – 110В АС)
- Обратите внимание на табличку на приборе, напряжение и частота питания.
- Защитный кабель РЕ для питания должен быть подключен к отдельной клемме в
клеммной коробке преобразователя. Исключения составляют компакт – версии, см.
инструкцию по монтажу для датчика.
- Схемы подключения I и II для электрического соединения датчика и преобразователя
см. гл. 1.3.5.
3. АС – версия
4. DC – версия
48В АС (41 – 53В АС) 24В DC (11 – 32В DC)
переключается на
24В АС (20 – 26В АС)
- Обратите внимание на табличку на приборе, напряжение и частота питания.
- Функциональное заземления должно быть по техническим причинам подключено к
отдельной клемме в клеммной коробке преобразователя.
- При подключении к функционально малому напряжению (24В АС / DC, 48В АС)
необходимо предусмотреть надежную гальваническую изоляцию (PELV) (VDE 0100 /
VDE 0106или соответственно IEC 364 / IEC 536, или соответствующие национальные
предписания).
- Схемы подключения I и II для электрического соединения датчика и преобразователя
см. гл. 1.3.5.

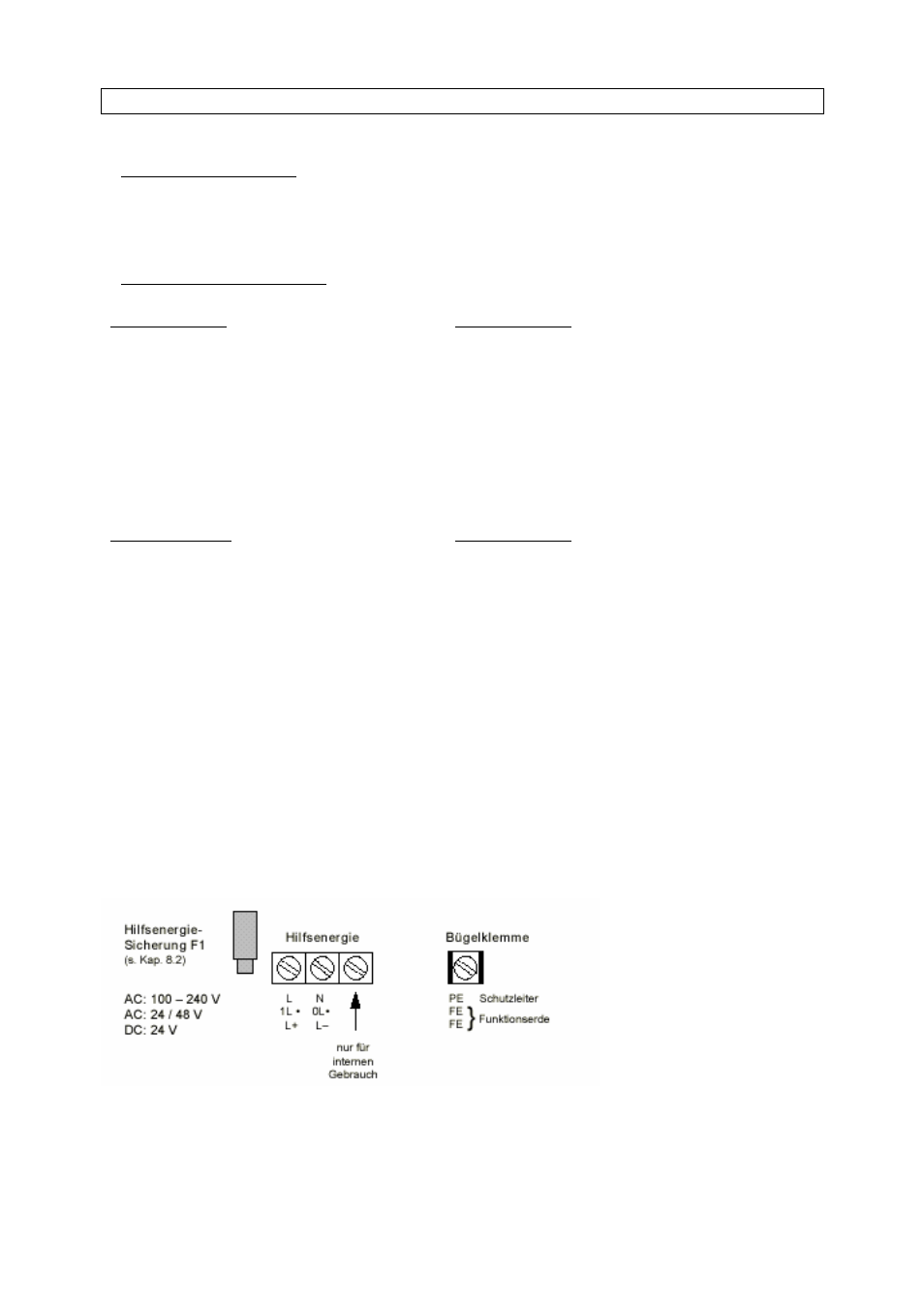

Предохранитель
питания F1 (см. гл. 8.2)
Питание Клеммы
Защитный кабель
Заземление
Только для внутреннего использования
