10 габаритные размеры и вес – Инструкция по эксплуатации KROHNE ECOFLUX IFS 1000 RU
Страница 12
12

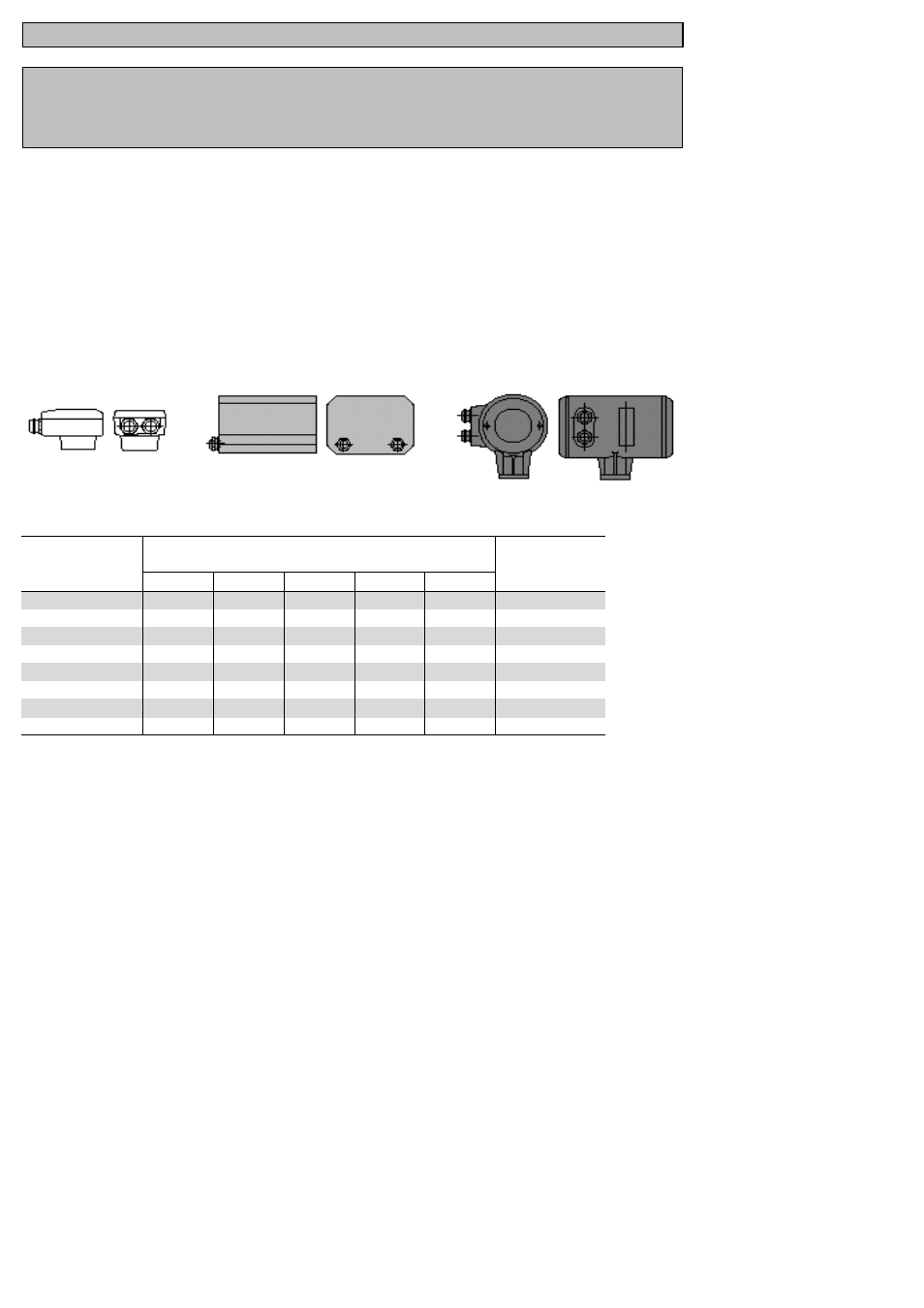

Соединительная коробка Преобразователи Преобразователь IFC 090 K
IFC 010 K и IFC 020 K
Вес приблизительно 0,5 кг Вес приблизительно 1,6 кг Вес приблизительно 2,3 кг
Размеры в мм
Вес в кг
1)
(приблизит.)
Размер прибора
DN в мм
a b
max
1)
с d e
10
68
137
52
67
47
1.7
15
68 137 52 67 47 1.7
25
54
147
52
62
66
1.7
40
78 162 76 70 82 2.6
50
100
151
98
50
101
4.2
80
150
180
146
65
130
5.7
100
200
207
196
78
156
10.5
150
200 271 196 110 219 15.0
Необходимое расстояние между фланцами
DN 10 – 15 / ⅜”– ½” (поставка с заземляющими кольцами) Размер а + 2 толщины прокладки
(2)
DN 25 – 150 / 1”– 6” без заземляющих колец: Размер а только ( прокладки не требуются)
с заземляющими кольцами: Размер а + 2 толщины прокладки
(2)
+ 2 × 3 мм (толщина заземляющих колец)
1)
Общая высота “b” и приблизительный вес без соединительной коробки или преобразователя сигнала.
2)
Прокладки из Teflon по DIN 2690/ANSI B 16. 21, деформация под нагрузкой 8 – 16 N/mm
2
, комплектуются заказчиком
10 Габаритные размеры и вес
ОБРАТИТЕ ВНИМАНИЕ!
Габаритная высота складывается из размера b (см. таблицу) плюс высота
соединительной коробки или преобразователя сигнала, см. рисунки.
Общий вес слагается из веса первичного преобразователя (см. таблицу)
плюс вес соединительной коробки или преобразователя сигнала, см. ниже.
