3
Монтаж
22
OPTIMASS 1000
www.krohne.com 06/2012 - 4002098801 - MA OPTIMASS 1000 R01 ru

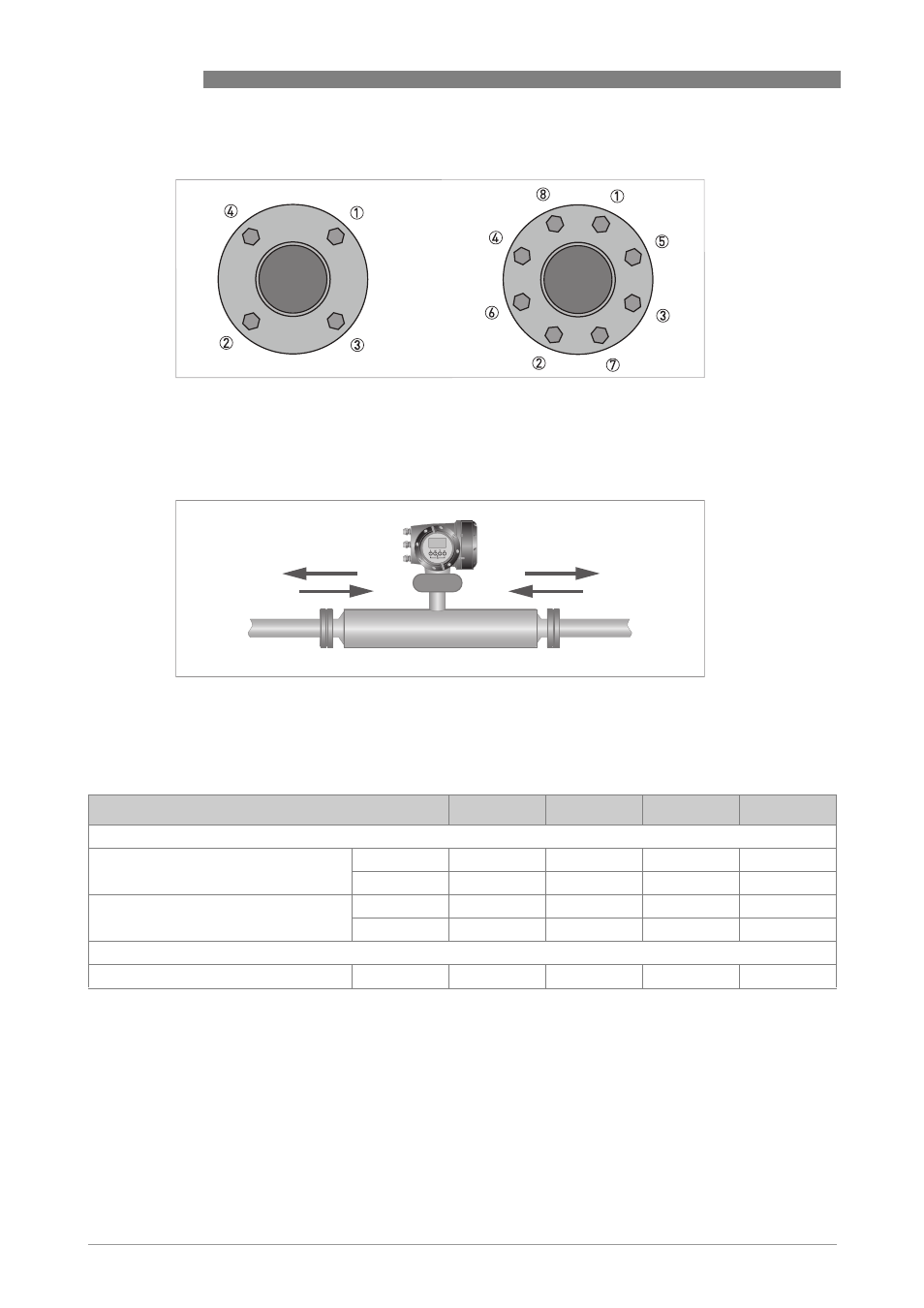

Используйте одинаковые усилия для равномерной затяжки болтов.
3.4.5 Максимальные нагрузки со стороны трубопровода (торцевые нагрузки)
Массовые расходомеры имеют максимальный уровень нагрузки (положительной или
отрицательной), которая направлена на торцевые части прибора. Допустимые значения нагрузки
приведены в таблице ниже.
Максимальные значения торцевой нагрузки
• Такие осевые нагрузки рассчитывались исходя из того, что трубные обвязки выполнены из стали
316L, профиль 40, и трубопроводные сварные присоединения выполнены без проверки при
помощи рентгеноскопии.
• Указанные нагрузки являются максимально допустимыми статическими нагрузками. Если
нагрузки являются циклическими (периодическое натяжение и сжатие), то их необходимо
уменьшить. Обратитесь к изготовителю за консультацией.
S15 S25 S40 S50
Фланцы
20°C
40 бар изб. 25кН 38кН 48кН 99кН
100 бар изб. 17кН 19кН 15кН 20кН
130°C 32 бар изб. 18кН 28кН 35кН 72кН
80 бар изб. 12кН 12кН 7кН 8кН
Гигиенические (все присоединения)
130°C
10 бар изб. 5кН 9кН 12кН 12кН
