Технические характеристики
6
17
OPTIGAS 4010C
www.krohne.com 11/2013 - 4003124801 - MA OPTIGAS R01 ru
6.1
Принцип измерения
Кориолисовый массовый расходомер со сдвоенной измерительной трубой состоит из двух
измерительных труб (1) одной катушки возбуждения (2) и двух сенсоров (3 и 4), которые
располагаются по обеим сторонам катушки возбуждения.

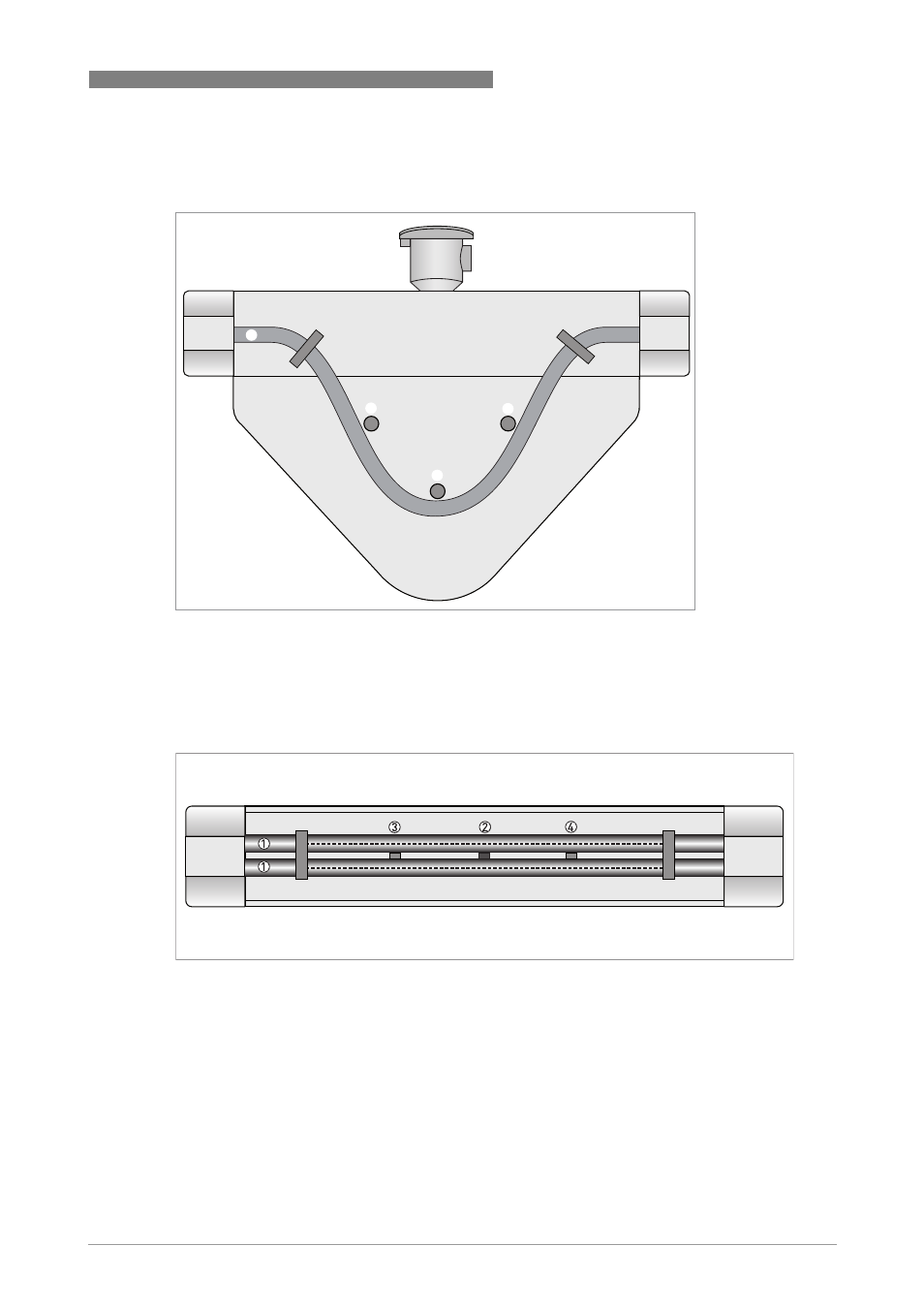

Вид измерительного прибора сбоку, с изображением расположения измерительной трубы
1 Измерительные трубы
2 Катушка возбуждения
3 Сенсор 1
4 Сенсор 2
Прибор в стационарном состоянии - не запитан, нет движения потока
1 Измерительные трубы
2 Катушка возбуждения
3 Сенсор 1
4 Сенсор 2
1
4 3
2
