Последовательность настройки
6
27
UFC 400
www.krohne.com
11/2013 - 4003221701 - AD Modbus UFC 400 R01 ru
6.2

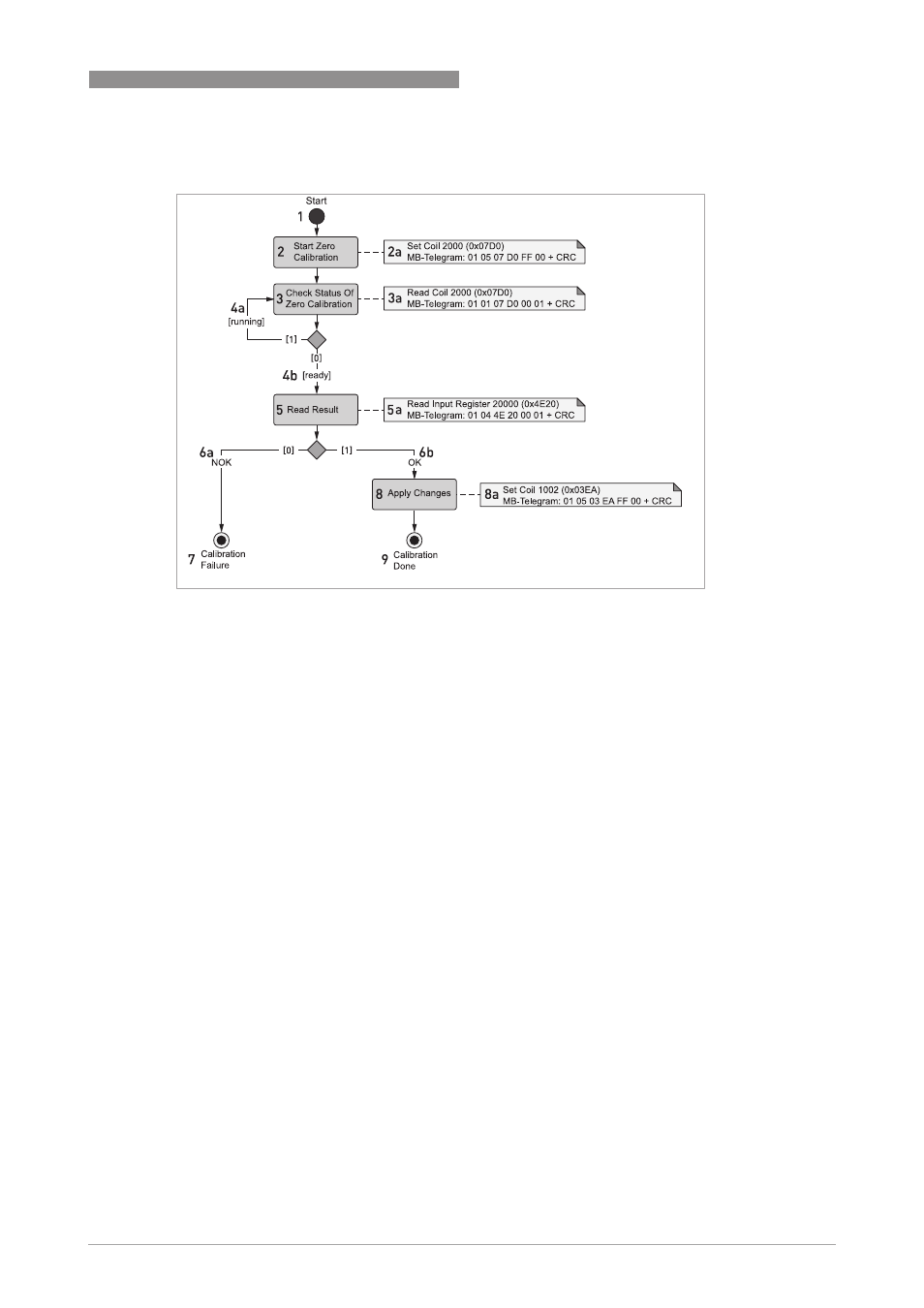

Калибровка нулевой точки
• В примере адрес ведомого устройства равен 1 - для телеграммы Modbus.
1
Запуск
2
Запуск калибровки нулевой точки
2a
Настройка регистра флагов 2000 (0x07D0)
Телеграмма Modbus: 01 05 07 D0 FF 00 + контрольная циклическая сумма
3
Проверка состояния калибровки нулевой точки
3a
Чтение регистра флагов 2000 (0x07D0)
Телеграмма Modbus: 01 01 07 D0 00 01 + контрольная циклическая сумма
4a
выполняется
4b
готов
5
5a
Чтение результата
Чтение регистра ввода 20000 (0x4E20)
Телеграмма Modbus: 01 04 4E 20 00 01 + контрольная циклическая сумма
6a
отрицательно
6b
положительно
7
Неудовлетворительный результат калибровки
8
Применить изменения
8a
Настройка регистра флагов 1002 (0x03EA)
Телеграмма Modbus: 01 05 03 EA FF 00 + контрольная циклическая сумма
9
Калибровка выполнена
