Монтаж – Инструкция по эксплуатации KROHNE OPTIFLUX 7300 RU
Страница 20
3
Монтаж
20
OPTIFLUX 7300
www.krohne.com
01/2013 - 4002495701 - MA OPTIFLUX 7300 R01 ru
3.5.2
Моменты затяжки и значения давления для фланцевых версий

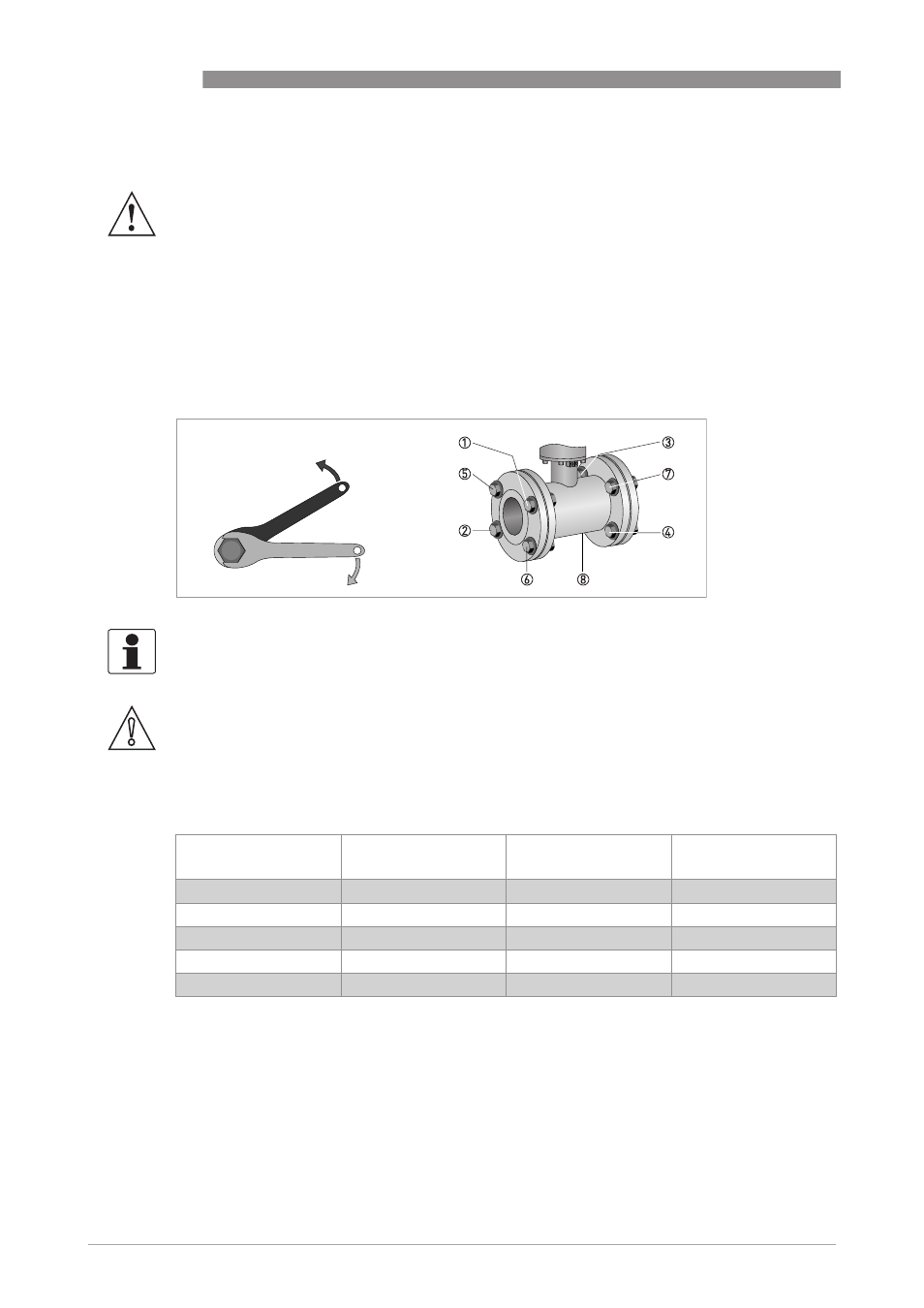

Затяните болты в следующем порядке (см. иллюстрацию):
• Шаг 1: от руки
• Шаг 2: приблизительно 25 % от максимального момента затяжки
• Шаг 3: приблизительно 50% от максимального момента затяжки
• Шаг 4: приблизительно 80% от максимального момента затяжки
• Шаг 5: 100% от максимального момента затяжки, указанного в таблице
EN 1092-1
Внимание!
Используйте болты из нержавеющей стали класса А2 / 6.9.
Информация!
Фланцы номинальных диаметров DN80 и DN100 имеют 8 отверстий во фланце; затяните
остальные болты подобным образом.
Осторожно!
В комплект поставки прибора входят 4 уплотнительные прокладки из фторопласта PTFE (2
используются при монтаже,
2
являются запасными).
Других уплотнительных прокладок не требуется.
Типоразмер
DN [
мм]
Давление
номинальное
Болты
Макс. момент
[
Нм]
25
PN 40
4 x M 12
73,5
40
PN 40
4 x M 16
178
50
PN 40
4 x M 16
178
80
PN 40
8 x M 16
178
100
PN 16
8 x M 16
178
