Монтаж
3
19
OPTIFLUX 6000
www.krohne.com
01/2013 - 4002495801 - MA OPTIFLUX 6000 R01 ru
3.5
Требования к монтажу
3.5.1
Усилие затяжки болтов и рабочее давление
Затяжка болтов
• Всегда затягивайте болты равномерно и в диагонально противоположной последовательности.
• Не превышайте максимальное значение крутящего момента, указанного в таблице.
• Шаг 1: Используйте момент затяжки, примерно равный 50% от максимального значения,
указанного в таблице.
• Шаг 2: Используйте момент затяжки, примерно равный 80% от максимального значения,
указанного в таблице.
• Шаг 3: Используйте момент затяжки, равный 100% максимального значения, указанного в таблице.
Максимальный момент затяжки для фланцев исполнения 11864-2A
P

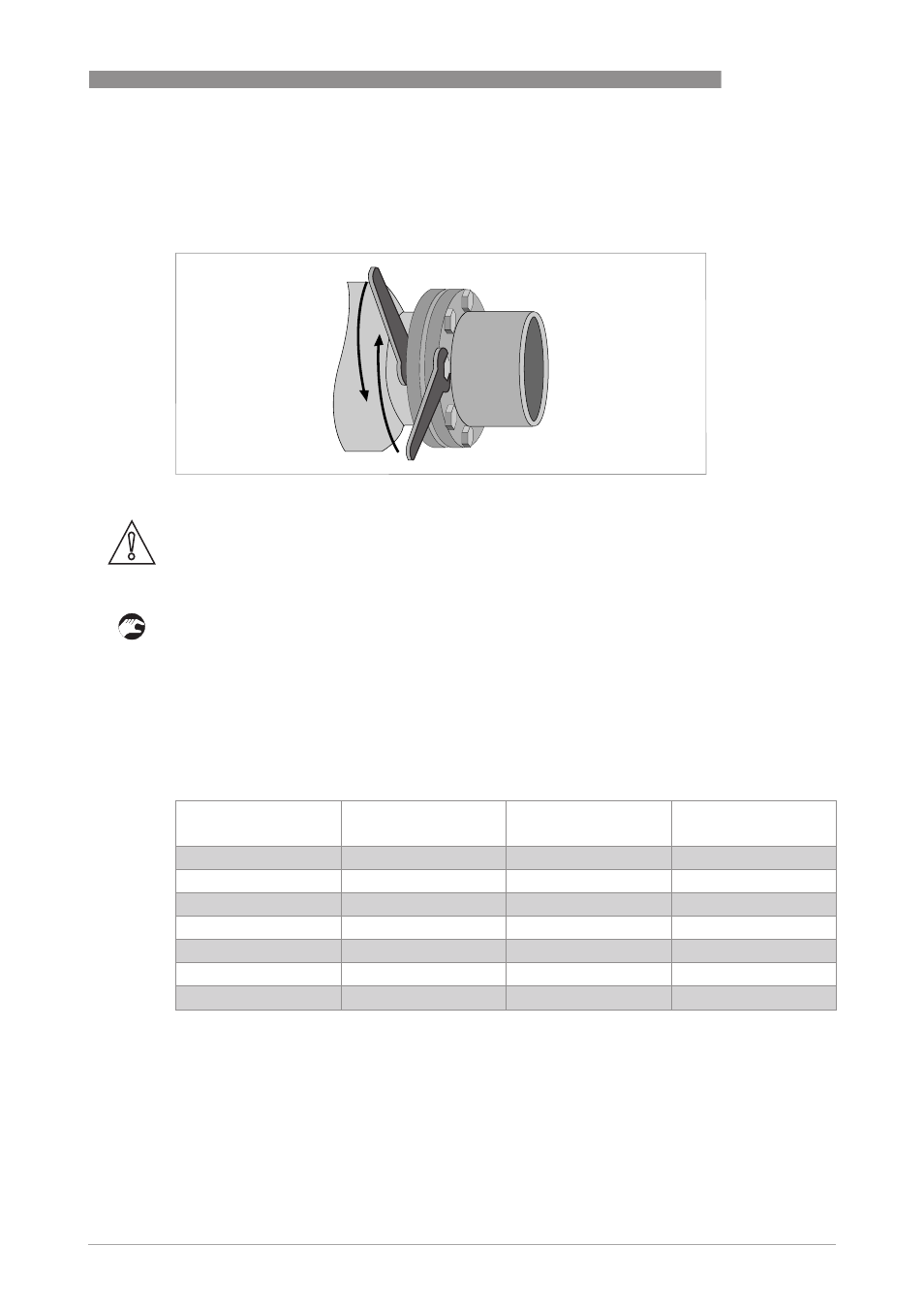

иcyнoк 3-15: Затяжка болтов
Осторожно!
Максимально допустимый момент затяжки зависит от материала уплотнения; более подробная
информация представлена в технических характеристиках.
Необходимые для использования болты – материал нержавеющая сталь, класс 70-А2.
Номинальный диаметр
[
мм]
Номинальное давление
Болты
Макс. момент затяжки
[
Нм]
25
PN 40
4x M6
7
40
PN 40
4x M8
16
50
PN 25
4x M8
16
80
PN 25
6x M8
16
100
PN 25
6x M8
16
125
PN 10
6x M10
32
150
PN 10
6x M10
32
