Монтаж
3
13
OPTIFLUX 5000
www.krohne.com 11/2012 - 4002449201 - MA OPTIFLUX 5000 SW R02 ru
3.5
Требования к установке
3.5.1 Входные и выходные участки
3.5.2 Расположение при монтаже
3.5.3 Отклонение фланцев

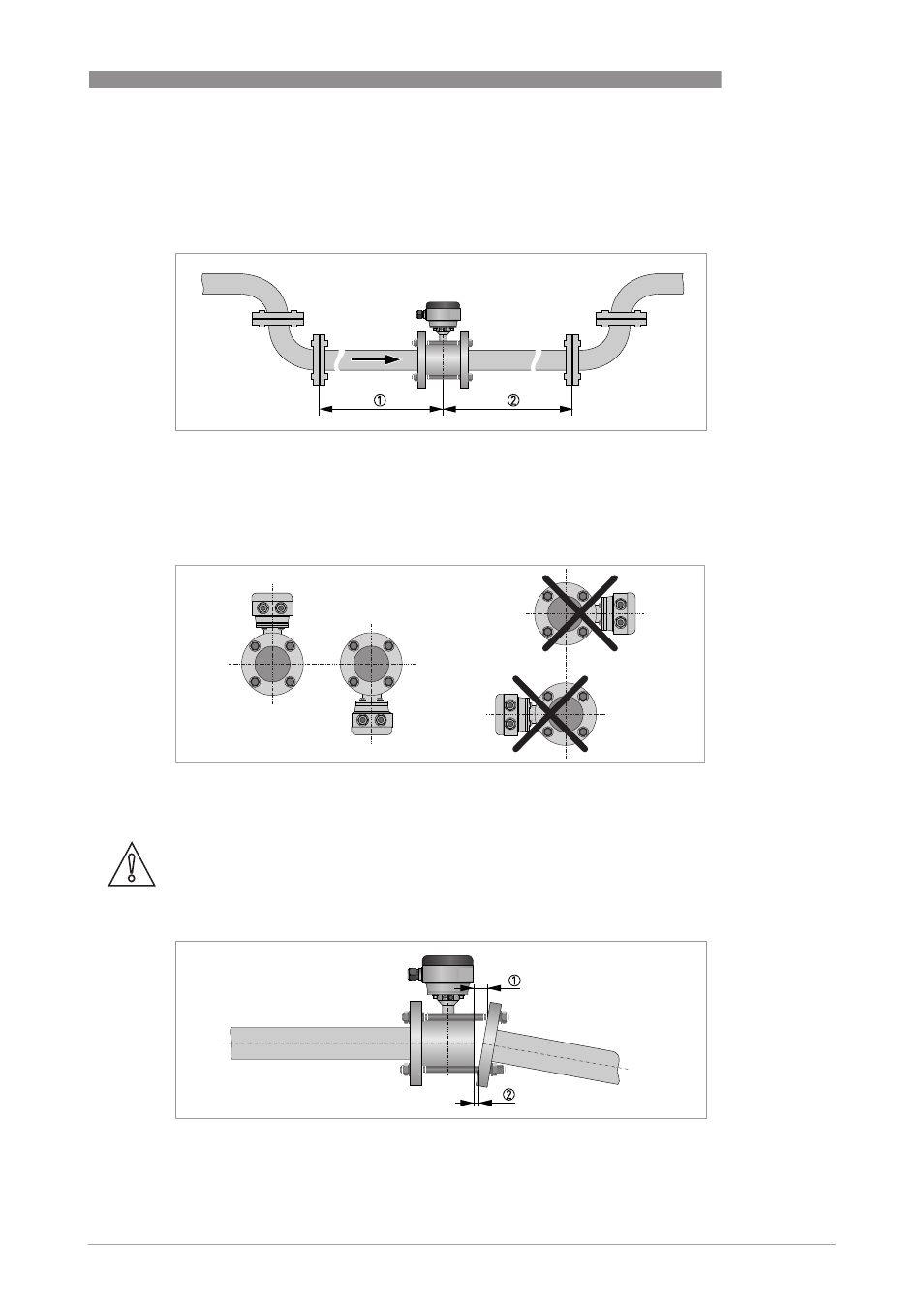

P иcyнoк 3-2: Рекомендуемые длины участков на входе и выходе прибора
1 ≥ 5 DN
2 ≥ 2 DN
P иcyнoк 3-3: Расположение при монтаже
Осторожно!
Максимально допустимые отклонения уплотнительной поверхности фланцев:
L
макс - L мин
≤
0,5 мм / 0,02"
P иcyнoк 3-4: Отклонение фланцев
1 L
макс
2 L
мин
