Использование дополнительного оборудования

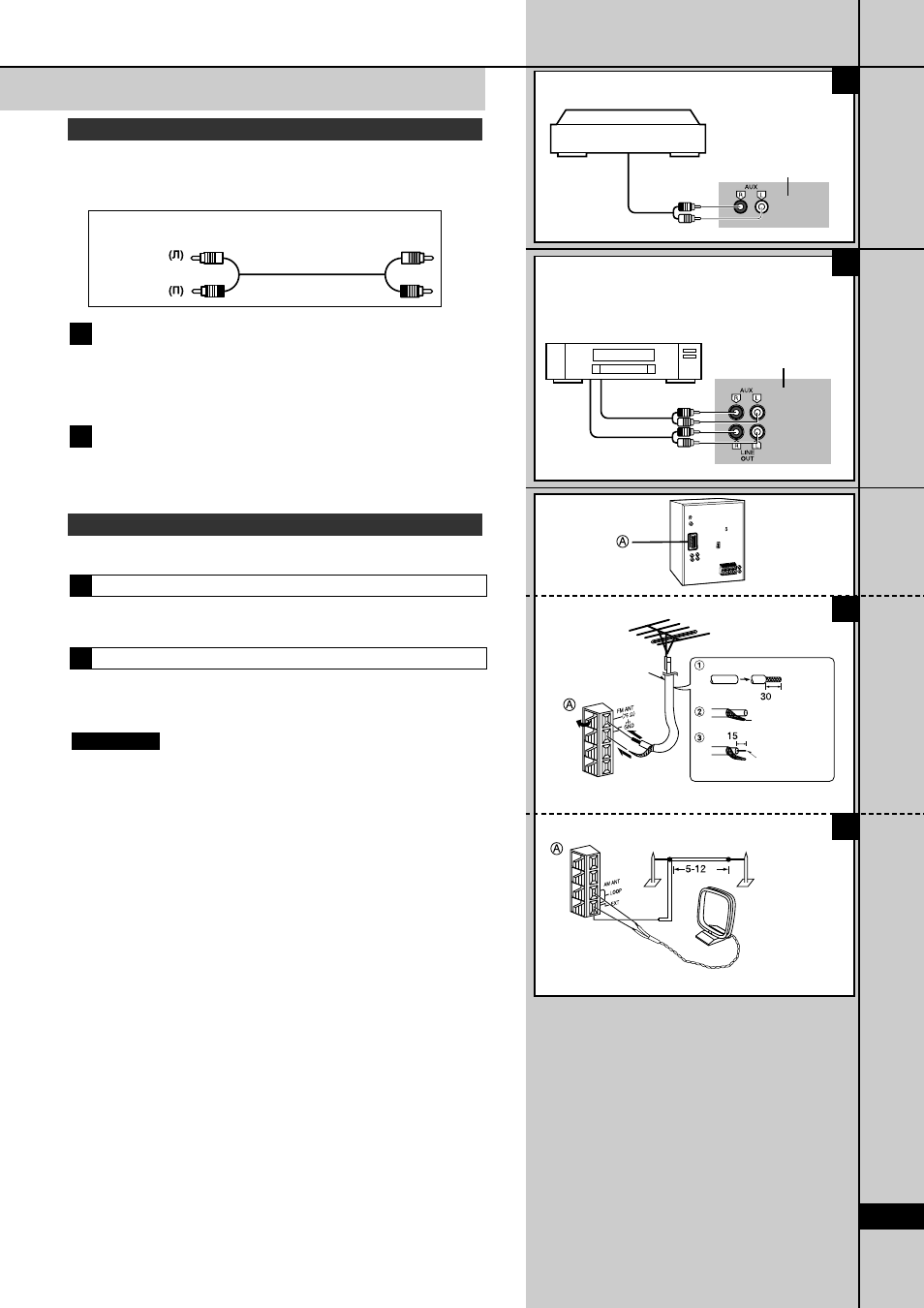

Подключение внешних устройств
●
Перед началом подсоединения выключите питание устройства.
●
Подробности смотрите в инструкции по эксплуатации внешнего устрой-
ства.
(Соединительные кабели и оборудование не входят в комплект поставки)
Проигрыватель виниловых дисков
Звука не будет слышно, если не подключен эквалайзер типа phono (не вхо-
дит в комплект поставки).
Поэтому рекомендуем использовать проигрыватель виниловых дисков со
встроенным эквалайзером типа phono.
Видеомагнитофон
Вы можете прослушивать саундтрек видеокассеты через акустические сис-
темы данного музыкального центра или записать на видеокассету звук, вос-
производимый данным устройством.
Подключение дополнительной антенны
Если радиоприем слабый, используйте внешние антенны.
Внешняя антенна FM
●
Отключите комнатную антенну FM.
●
Антенну должен устанавливать квалифицированный специалист.
Внешняя антенна АМ
Проложите виниловый провод горизонтально вдоль окна или в другом удоб-
ном месте.
Оставьте рамочную антенну подключенной.
Примечание:
Отключайте антенну, если не пользуетесь устройством.
Не пользуйтесь антенной во время грозы.
Стереофонический соединительный кабель
(не входит в комплект поставки)
Белый
Красный
Рамочная антенна АМ
АУДИОВЫХОД
АУДИОВХОД
Виидеомагнитофон
(не входит в комплект поставки)
АУДИОВЫХОД
Задняя панель
данного устройства
Задняя панель
данного устройства
Проигрыватель виниловых дисков
(не входит в комплект поставки)
Коаксиальный кабель
75 Ом (не входит
в комплект поставки)
Внешняя антенна FM
(не входит
в комплект поставки)
Экранирующая
оплетка
Сердцевина
кабеля
Внешняя антенна АM
(не входит в комплект поставки)
