6.2 Элементы настройки

1

2

3

4

1

2

3

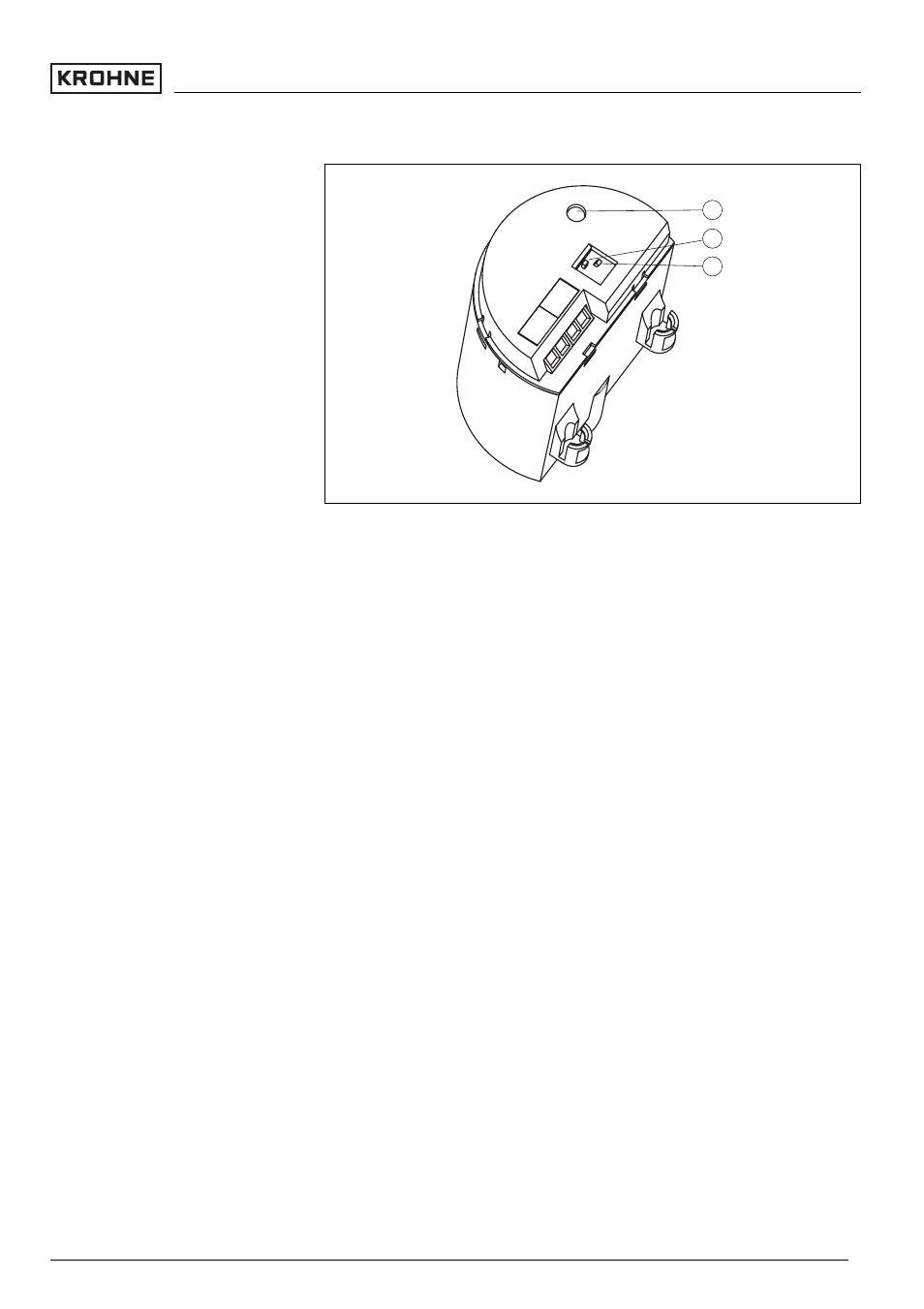

Рис. 13: Блок электроники SW E60T - транзисторный выход

1

Индикатор состояния (светодиод)

2

DIL-переключатель длявыбора режима работы

3

Переключатель установки чувствительности

Световой индикатор состояния переключения:

l

зеленый = выход проводит

l

красный = выход заперт

l

красный (мигает) = неисправность

Посредством переключателя режимов (A/B) можно

выбрать состояние переключения реле в соответствии с

"Функциональной таблицей" (A - сигнализация

максимального уровня или защита от переполнения, B -

сигнализация минимального уровня или защита от сухого

хода).

Посредством переключателя (3) можно установить точку

переключения для жидкостей с плотностью в пределах от

0,5 до 0,7 г/см³. Заводская установка точки переключения

соответствует плотности жидкости >0,7 г/см³. Для

жидкостей с меньшей плотностью переключатель следует

установить на >0,5 г/см³. Положение точки переключения

дано относительно воды (плотность 1,0 г/см³). На средах с

иной плотностью точка переключения смещается в

зависимости от плотности и способа монтажа либо к

корпусу, либо к концу вилки.

Индикатор состояния (1)

Переключатель режимов (2)

Установка чувствительно-

сти (3)

OPTISWITCH 5200 C, 5250 C - с транзисторным выходом

21

Настройка

30432

-RU

-060208
