Инструкция по эксплуатации KROHNE OPTISWITCH 52x0C ARV52 64bar RU
Страница 9
Advertising
1
7
8
9
8
10
11
2
3
4
5
6

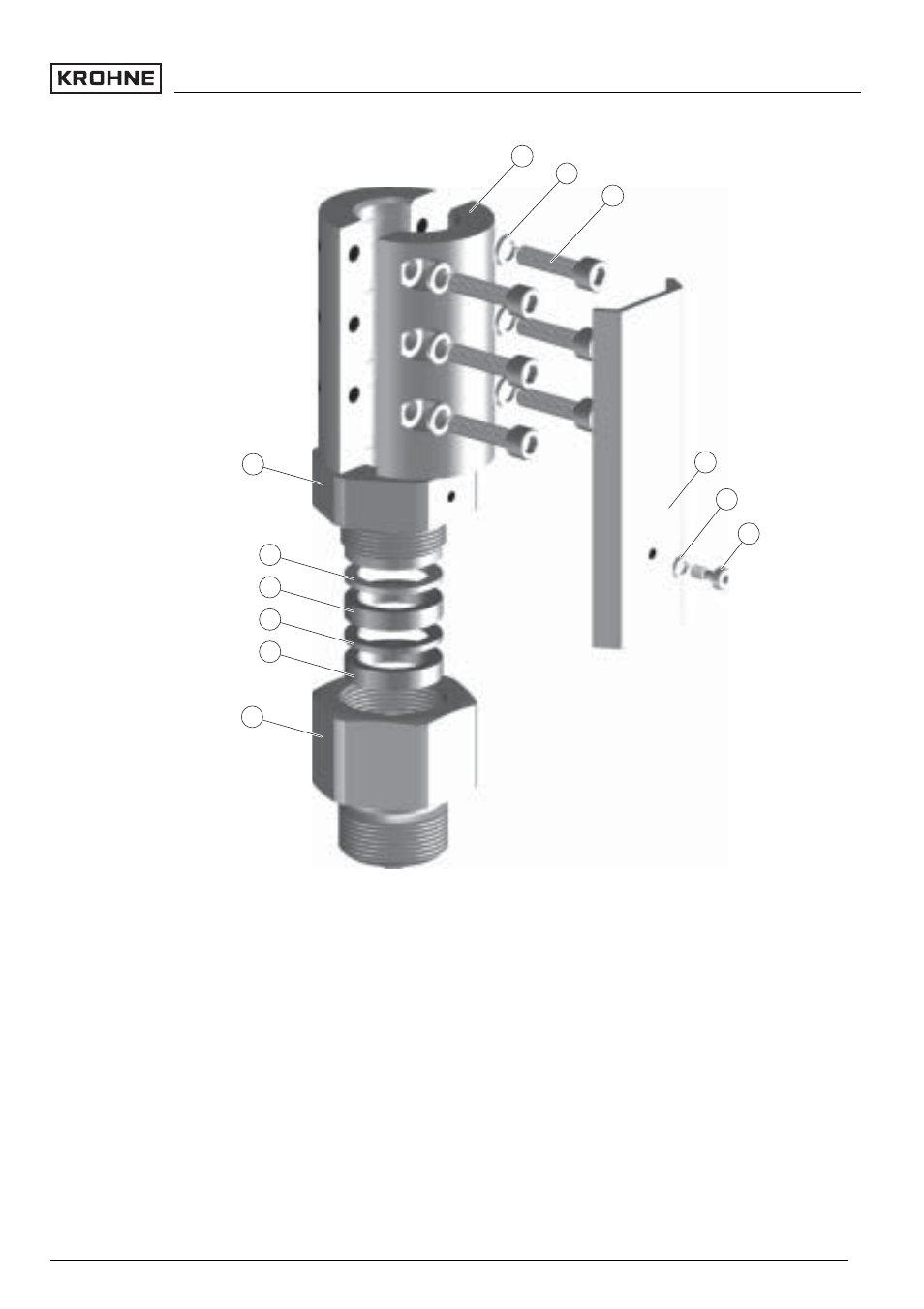

Рис. 1: ARV 52 - до 64 бар
1
Прижимная скоба
2
Пружинная шайба B6
3
Зажимный винт M6 x 25
4
Фиксирующий уголок
5
Пружинная шайба B4
6
Стопорный винт M4 x 10
7
Резьбовой штуцер
8
Слоистое уплотнительное кольцо
9
Графитовое уплотнительное кольцо
10 Упорное кольцо
11 Нажимный винт
Проходной фитинг ARV 52 - - диапазон давления -1 … 64 бар
9
Монтаж
30923
-RU
-060214
